Wyjmowanie i instalowanie sprężyny tylnego amortyzatora
Uwaga: Sprężyny śrubowe obu amortyzatorów na tej samej osi wymienia się tylko w przypadku, gdy są zardzewiałe.
1. Zdejmij tylne koło.
2. Odłączyć półoś od przekładni osi tylnej, przesunąć ją do góry i podwiązać.
3. Odłączyć kolumny mocujące od drążka stabilizatora po obu stronach.
4. Odłączyć pręt czujnika wysokości jazdy (jeśli w ogóle) z dźwigni.

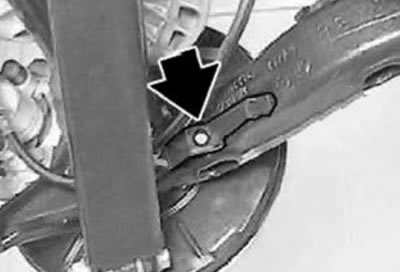

Uwaga: Nie dopuść do naprężenia przewodu hamulcowego.
5. Odkręć śrubę i zdejmij wspornik wraz z przewodem hamulcowym.
Moment dokręcania: 9 Nm.
Uwaga: Niezastosowanie się do tych instrukcji może spowodować ześlizgnięcie się pojazdu z podnośnika, co może skutkować poważnymi obrażeniami.
Uwaga: Podczas podpierania należy upewnić się, że:
- samochód już nie podnosił się ani nie opadał;
- samochód nie uniósł się z płyt podporowych podnośnika.

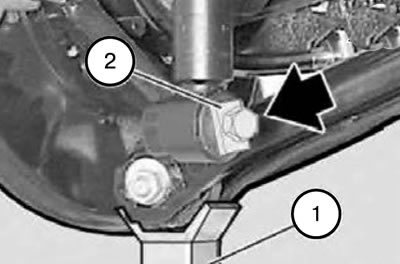

6. Podeprzyj wahacz wleczony za pomocą podnośnika (1).
7. Wyjmij śrubę.
8. Opuść podnośnik (1).
Notatka:
- Tarcza oporowa (2) osadzona jest na zawiasie gumowo-metalowym
- montaż musi być skierowany w stronę łba śruby.
- Dokręć śrubę, gdy pojazd jest normalnie obciążony.
Moment dokręcania: 100 Nm.

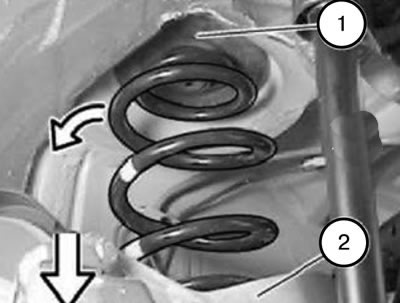

9. Naciśnij dźwignię wzdłużną w dół.
10. Wyjmij sprężynę amortyzatora z boku.
11. Zdjąć górną uszczelkę izolacyjną (1) z gniazda/elementu bocznego.
Notatka:
- Podczas montażu należy założyć sprężynę wraz z górną uszczelką izolacyjną (1) na dolną uszczelkę (2) zamontowaną w wahaczu i wyrównać ją z gniazdem/podłużnicą.
- Podnieś ramię podłużne za pomocą podnośnika.
Uwaga: Podkładki izolacyjne muszą być prawidłowo zamontowane w gniazdach podłużnic i wahaczy (z zamknięciem geometrycznym). W przeciwnym wypadku istnieje ryzyko, że sprężyna śrubowa oderwie się od elementu centrującego.

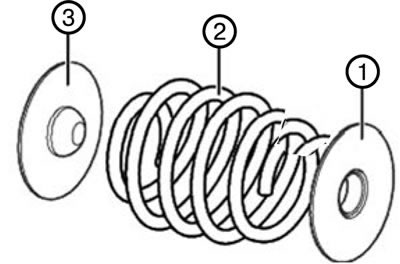

Notatka:
- Podczas montażu należy sprawdzić, czy nie występują uszkodzenia i w razie konieczności wymienić uszczelki izolacyjne sprężyn (1, 3).
- Załóż górną uszczelkę (1) na sprężynę (2).
12. Montaż należy przeprowadzić w odwrotnej kolejności do demontażu, biorąc pod uwagę powyższe uwagi.
13. Sprawdź i w razie potrzeby wyreguluj położenie reflektorów.
