Motor ștergător și tije

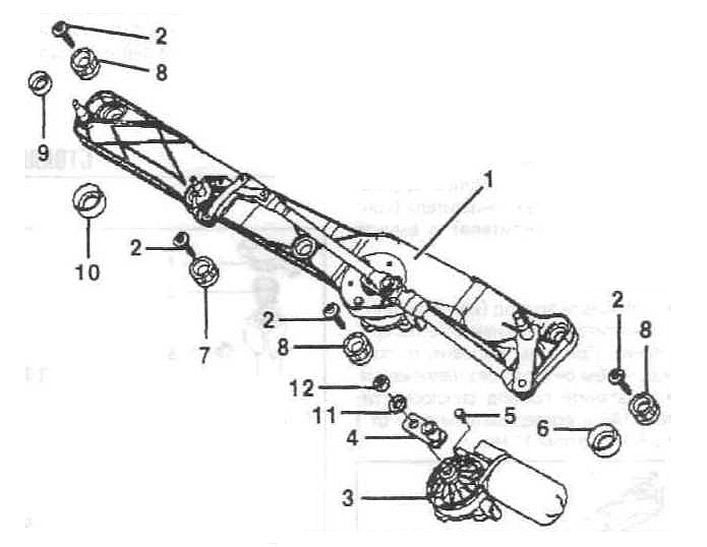

1 - consola stergatoare;
2 - șurub;
3 - motor ștergător;
4 - manivelă motor;
5 - șurub;
6 - manșon de sprijin orificiu rotund;
9 - partea superioară a inelului de amortizare;
10 - partea inferioară a inelului de amortizare;
11 - şaibă elastică;
12 - nucă.
Retragere
Marcați poziția brațelor ștergătoarelor pe parbriz prin lipirea bucăților de bandă adezivă pe geam lângă brațe.

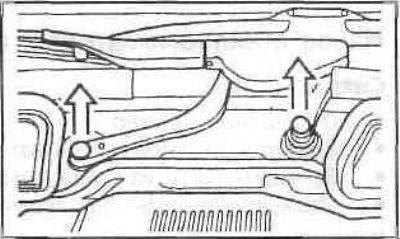

Trageți sau scoateți capacele de pe piulițele de montare cu o șurubelniță mică.

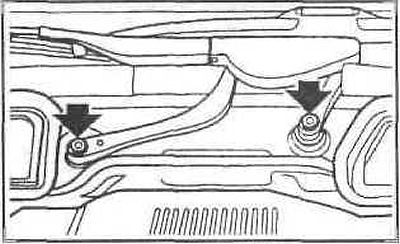

Slăbiți nucile.
Trageți ambele brațe ale ștergătoarelor de parbriz.
Atenție: Nu îndoiți pârghiile în timp ce faceți acest lucru. Pentru a facilita îndepărtarea pârghiilor, este mai bine să utilizați un extractor adecvat.
Desprindeți în sus capacul manetei din stânga.
Slăbiți piulița de pe suportul de braț și trageți brațul ștergător în sus.
Scoateți șaiba de reglare de pe suport. Această mașină de spălat se așează foarte ferm, așa că este nevoie de un extractor adecvat pentru ao îndepărta.
Trageți în sus garnitura de cauciuc de pe peretele compartimentului motor. Deconectați clemele de pe canalele de aer din stânga și dreapta.
Rotiți conductele de aer spre linia centrală a vehiculului, eliberându-le astfel de suporturi și scoateți-le.
Scoateți elementele filtrului de aer din habitaclu din stânga și din dreapta.
Trageți clema de sârmă în lateral. Desprindeți carcasa filtrului din spate și scoateți-o.
Scoateți capacul carenului. Pentru a face acest lucru, eliberați cele opt nituri glisante (cleme): deșurubați știfturile de glisare cu o șurubelniță și scoateți clemele.
Deșurubați șuruburile și scoateți capacul, tijele ștergătoarelor.
Scoateți capacul de sârmă rotind mai întâi toate elementele de fixare cu 90°.
Eliberați ștecherul și scoateți-l. Pentru a face acest lucru, glisați zăvorul de fixare în jos, astfel încât ștecherul să se îndepărteze de contacte.
Scoateți cele cinci șuruburi care fixează sistemul de acționare a ștergătoarelor de parbriz (consola ștergătoarelor) și scoateți unitatea.
Instalare
Introduceți unitatea (consolă) ștergătorul de parbriz și montați șuruburile de fixare. În timp ce faceți acest lucru, aliniați unitatea astfel încât să stea fără tensiune.

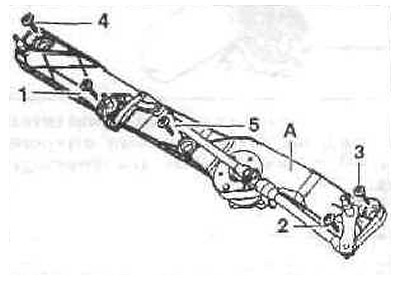

Strângeți actuatorul ștergătoarelor (A) în succesiune de la 1 la 5 cu un cuplu de 10 Nm.
Instalați ștecherul, introduceți zăvorul pe lateral și apăsați ștecherul pe contacte.
Instalați capacul de sârmă și fixați-l prin rotirea celor patru zăvoare.
Instalarea ulterioară se efectuează în ordinea inversă a demontării.
