Demontare și instalare bateriei
Atenție: Respectați măsurile de siguranță atunci când manipulați bateriile.
1. Scoateți garnitura podelei portbagajului.

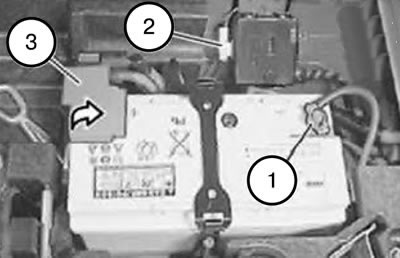

2. Deblocați și deconectați conectorul (2).
3. Deconectați cablul negativ al bateriei (1).
4. Deschideți capacul (3) al bornei pozitive.

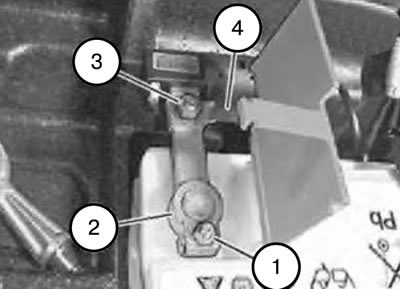

5. Deșurubați piulița (1) a bornei de oprire de urgență (2).
Cuplu de strângere: 5 Nm.
Atenție: Nu trageți niciodată cu forță și nu folosiți niciodată o pârghie pentru a deconecta terminalul de oprire de urgență (2).
6. Deconectați terminalul de oprire de urgență (2) mișcându-l în sus, mutați-l în lateral și fixați-l.

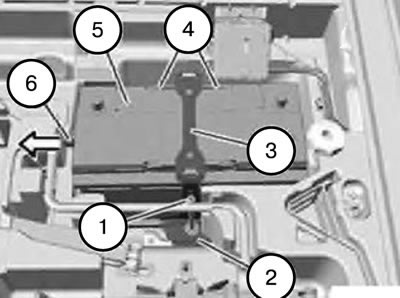

7. Deșurubați știftul (1).
8. Rabatați suportul superior (3) în sus.
9. Scoateți suportul (2).
10. Deconectați furtunul de ventilație (6) în direcția indicată de săgeată.
11. Îndoiți ambele console (4).
12. Scoateți bateria (5) mișcând-o în sus.
Notă: La instalare, acordați atenție poziției corecte a bateriei (5) în suporturile corespunzătoare.
13. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
