Модели са моторима који нису М57 и М67
1. Испустите расхладну течност (види одељак Замена расхладне течности поглавља Подешавања возила и рутинско одржавање).

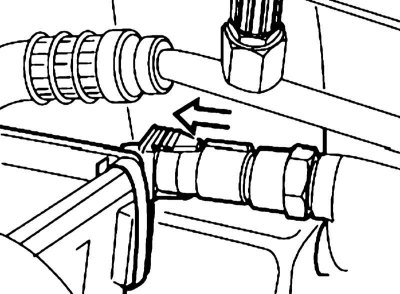

2. Уклоните поклопац вентилатора (види одељак Уклањање и уградња кућишта вентилатора).

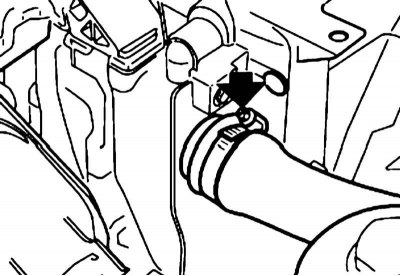

3. На моделима са А/Ц, одспојите конектор термалног прекидача.

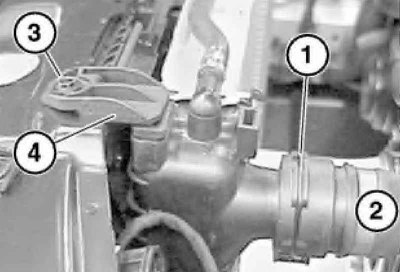

4. Скините горње црево система за хлађење.

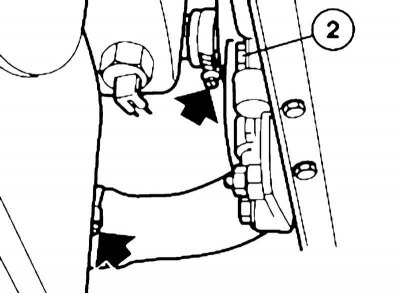

5. Уклоните опружну копчу (1) и уклоните црево за воду (2). Уклоните завртње (3) на радијатор са леве и десне стране и уклоните оба држача (4).

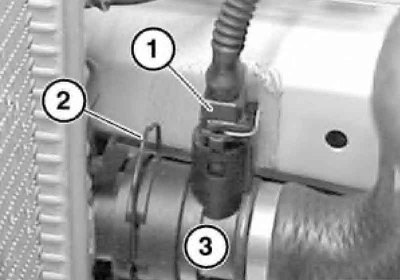

6. Скините доње црево система за хлађење.
7. Одспојите конектор за ожичење (1), уклоните опругу и уклоните црево за воду (3).

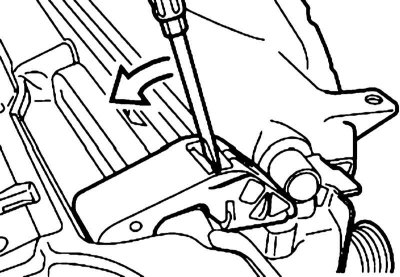

8. Ослободите десни и леви носач хладњака притиском на резу одвијачем.
Да бисте поставили носач, чврсто га притисните (требало би да чујете неколико кликова), затим одвојите језичак за причвршћивање помоћу одвијача и притисните ручицу одвијача надоле.
9. Уклоните хладњак система за хлађење из моторног простора према горе.

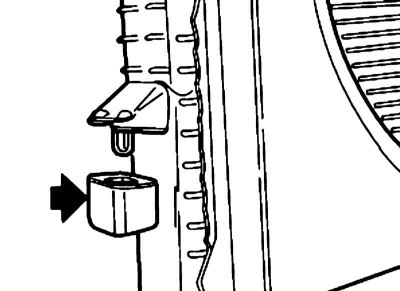

Приликом постављања обратите пажњу на гумено-металне шарке са леве и десне стране - убаците их у држаче.
гумено-метални спој

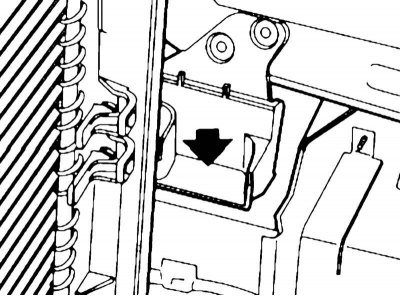

Држач шарке
10. Инсталирајте обрнутим редоследом, на крају напуните и одзрачите систем за хлађење (види поглавље Подешавања возила и рутинско одржавање).
Модели са мотором М57
1. Затворите генератор како бисте спречили да моторно уље, гориво или расхладна течност уђу у њега.
2. Испустите расхладну течност (види одељак Замена расхладне течности поглавља Подешавања возила и рутинско одржавање).
3. Уклоните поклопац вентилатора (види одељак Уклањање и уградња кућишта вентилатора).
4. Одвојите горње и доње црева система за хлађење од хладњака.
5. Следите кораке описане у параграфима са 8 са 10.
Модели са мотором М67

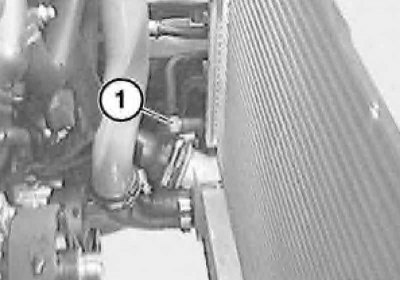

1. Уклоните поклопац вентилатора (види одељак Уклањање и уградња кућишта вентилатора).

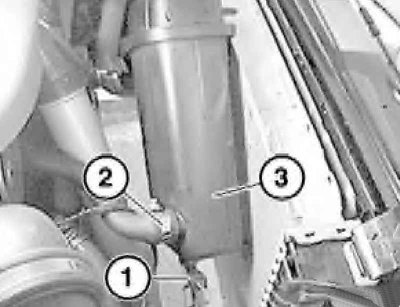

2. Искључите чеп и спустите течност за хлађење.

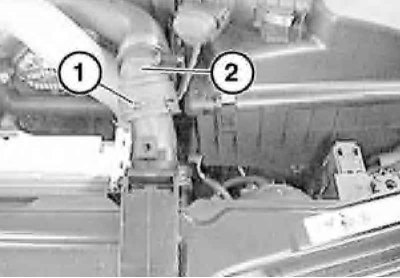

3. Одспојите конектор (1), олабавите стезаљку (2) и одвојите црево за воду. Уклоните експанзиони резервоар (3).
4. Уклоните резе (1) и одвојите црева за воду (2).

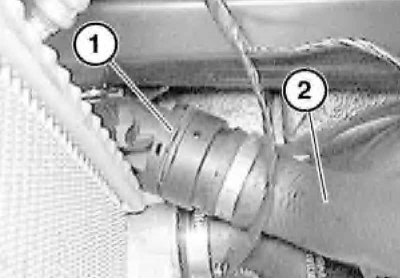

Уклањање доњег црева
5. Следите кораке описане у параграфима са 8 са 10.
