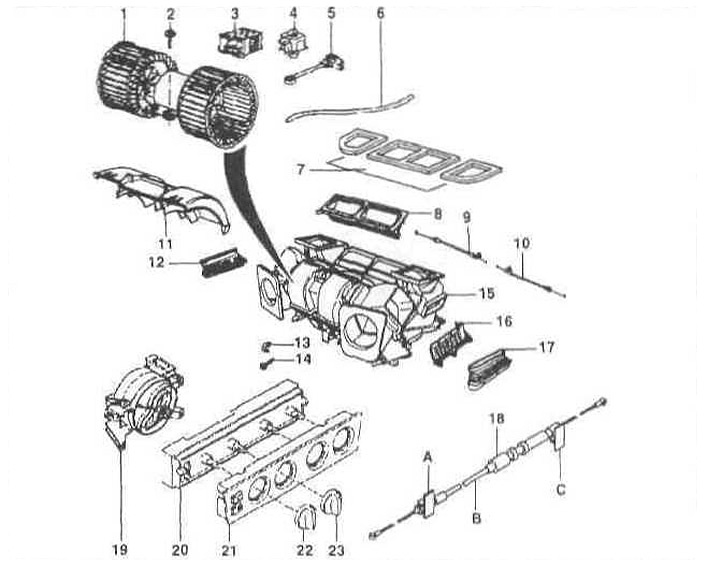

Элементы системы отопления
1 — вентилятор отопителя;
2 — винт;
3 — бесступенчатый вентилятор;
4 — датчик температуры в салоне;
5 — датчик температуры отопителя;
6 —черный вакуумный шланг;
7 —про кладка соединения для наружного воздуха;
8 — штуцеры (сопла) вентиляции;
9 — трос управления заслонкой для наружного воздуха;
10 — трос в оболочке;
11 — крышка вентилятора;
12 — втулка канала отопителя;
13 — скоба;
14 — винт;
15 — корпус отопителя;
16 — крышка корпуса отопителя;
18 — трос в оболочке для пространства для ног (А — зеленый, С — зеленый), обогрев стекла (А — красный, С — красный), вентиляции (А — голубой, С — голубой);
19 — привод для заслонки;
20 — пластина управления;
21 — передний щиток;
22 — ручка распределения воздуха;
23 — ручка регулировки температуры.
Снятие
Освободите блок управления.
Для этого вдвиньте два плоских щупа слева и справа и отожмите тем самым пружинные зажимы.
Вытащите блок управления.
Освободите и снимите штекер.
Для этого прижмите выступы для крепления вниз и откиньте скобу крепления в сторону, благодаря чему выключатель вытаскивается вверх.
Освободите другие штекеры, сжав их.
Установка
Вставьте штекеры и закрепите их.
Установите многоконтактный штекер и закрепите с помощью рычага. Зафиксируйте рычаг. Проверьте плотность посадки штекера и рычага крепления.
Вставьте блок управления, равномерно прижмите его и закрепите.
