Тяговое реле — проверка, снятие и установка (BMW 7 Series E32)

При неисправности тягового реле шестерня в стартере не будет входить в зацепление с зубчатым венцом маховика, т.е. стартер не сможет проворачивать двигатель. Эта неисправность встречается чаще, чем электрические неисправности самого стартера.

Проверка в установленном состоянии

Включите нейтральную передачу на КПП.

С помощью вспомогательного провода перемкните контакты 30 (для толстого провода) и 50 (для тонкого провода от выключателя зажигания) — шестерня стартера должна переместиться вперед (щелкнуть), и стартер должен заработать. Если этого не происходит, отсоедините стартер и замените тяговое реле.

Снятие

Снимите стартер и повторите проверку на снятом стартере с использованием АБ. В качестве провода к контакту 30 можно использовать вспомогательный провод для запуска двигателя. Если шестерня перемещается вперед, а стартер не работает, то проверьте стартер в мастерской.

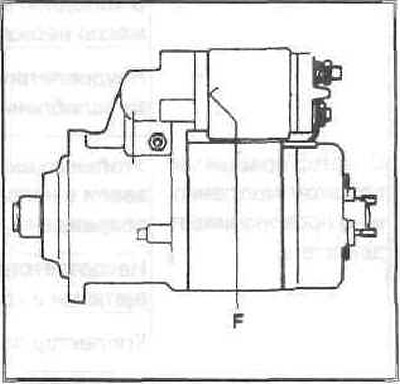

Если шестерня не перемещается вперед, снимите тяговое реле (F) и замените его.
