Система выпуска отработавших газов (BMW 7 Series E32)

Система выпуска состоит их двух передних выхлопных труб, которые соединяются перед катализатором. За ними следует средний и оконечный глушители. У других моделей выпускная система в области катализатора и конечной выхлопной трубы разделена на две части. В обеих передних выхлопных трубах на бензиновых двигателях вкручено по одному лямбда-зонду для управления катализатором.

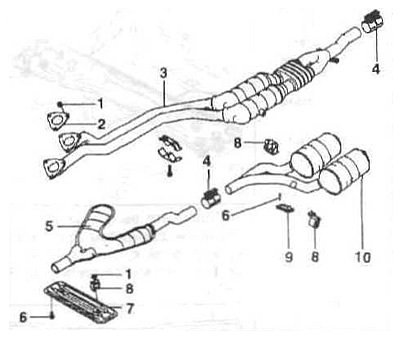

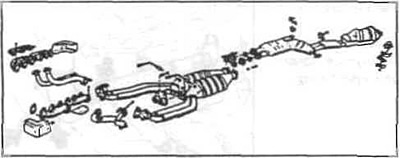

Типичные элементы системы выпуска отработавших газов шестицилиндровых бензиновых двигателей
1 — гайка;
2 — треугольная прокладка фланца;
3 — передняя выхлопная труба с катализатором;
4 — зажимная втулка (хомут);
5 — средний глушитель;
6 — болт с шестигранной головкой;
7 — поперечина;
8 — резиновый подвес;
9 — груз демпфера (гасителя) колебаний;
10 — оконечный глушитель.

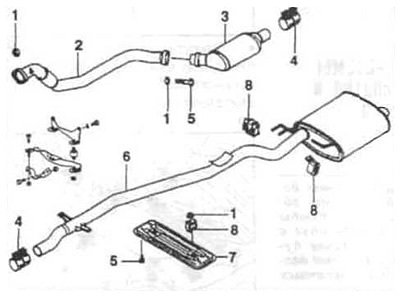

Элементы системы выпуска отработавших газов дизельных двигателей
1 — гайка;
2 — передняя выхлопная труба;
3 — катализатор;
4 — зажимная втулка (хомут);
5 — болт с шестигранной головкой;
6 — оконечный глушитель;
7 — поперечина;
8 — резиновый подвес.
