Компоненты сборки переднего бампера
1 — Боковая накладка бампера
2 — Хромированная боковая декоративная планка
3 — Канал обдува тормозной системы
4 — Нижняя секция декоративной решетки радиатора
5 — Заклепка с распорной втулкой
6, 7 — Щиток крепления номерного знака
8 — Центральная накладка бампера (модели для США)
9 — Крышка буксировочной проушины
10 — Буксировочная проушина
11 — Накладка бампера
12 — Защитная окантовка
13 — Опорная балка
14 — Болт с цилиндрической головкой
15 — Ударный демпфер
16 — Кронштейн
17 — Вставка
1. Откройте капот.

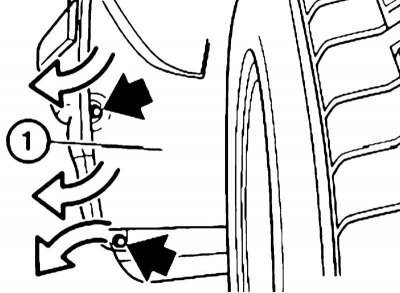

2. Выверните болты с левой и правой стороны и снимите боковые фартуки (1) колесных арок.

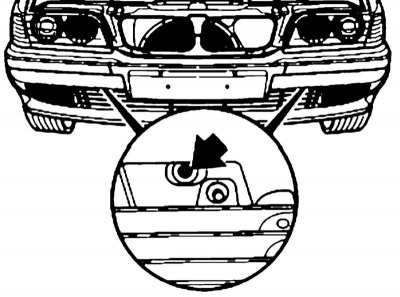

3. Выверните болты крепления ударного демпфер.

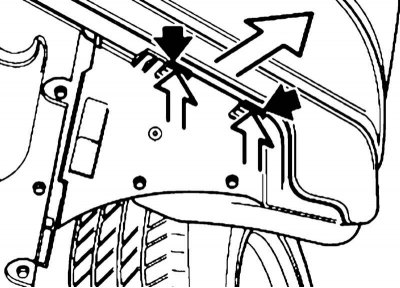

4. Отожмите вверх фиксирующие выступы и отведите бампер немного вперед.
5. На моделях с системой помощи при парковке разъедините разъемы ее датчиков.

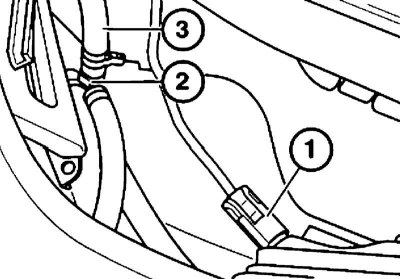

6. Разъедините разъемы (1) электропроводки левой и правой противотуманных фар. На моделях с омывателями фар снимите фиксатор (2), отсоедините шланг (3) и отведите его вверх или заглушите.
7. Потяните бампер на себя и снимите его.
8. При замене бампера переставьте со старого бампера на новый противотуманные фары и их кронштейны, омыватели фар, панель крепления номерного знака, каналы обдува тормозной системы, нижнюю декоративную решетку радиатора и прочие декоративные элементы.
Боковые накладки можно заменить без снятия бампера, – отожмите их от фиксаторов при помощи пластикового клина.

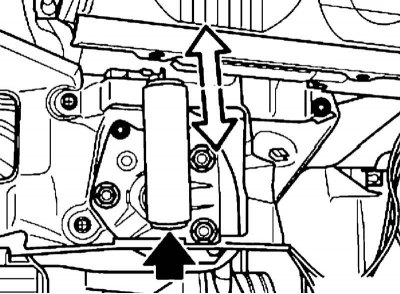

9. Установка производится в обратном порядке. Высота бампера регулируется путем вворачивания болтов с головкой под прутковый ключ.
