Компоненты сборки переднего бампера
1 — Накладка бампера
2 — Хромированная декоративная боковая планка
3 — Боковая накладка бампера
4 — Хромированная декоративная центральная планка
5 — Центральная накладка бампера
6 — Заклепка с распорной втулкой
7 — Скоба (буксировочное устройство)
8 — Крышка (буксировочное устройство)
9 — Буксировочная проушина
10 — Крышка буксировочной проушины
11 — Кронштейн
12 — Шайба самореза
13 — Саморез с шестигранной головкой
14 — Шайба самореза
15 — Направляющая
16 — Опорная балка
17 — Болт с цилиндрической головкой
18 — Шайба
19 — Ударный демпфер
20 — Уплотнительная прокладка
1. Снимите центральную накладку заднего бампера, отжав ее от фиксаторов пластиковым клином.

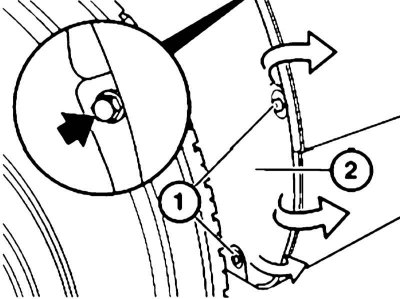

2. Выверните болт крепления и распорные болты (1) с левой и правой стороны и снимите боковые фартуки (2) колесных арок.

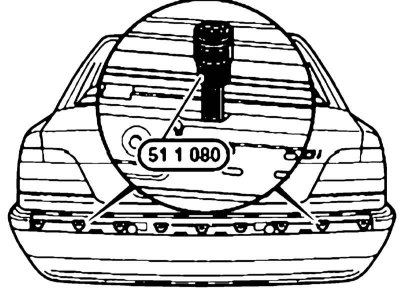

3. Выверните болты с левой и правой стороны при помощи специального приспособления № 51 1 080.

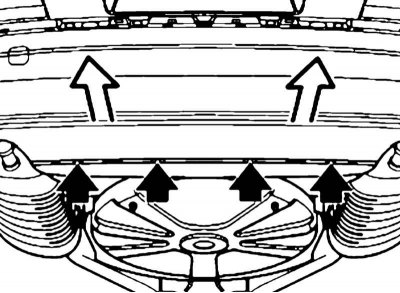

4. Разожмите фиксаторы и отсоедините бампер от направляющей снизу.

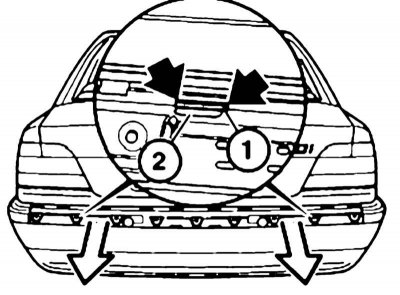

5. Оттяните бампер немного назад и извлеките болт с цилиндрической головкой через отверстие (2) с помощью магнитного стержня движением вбок и вверх.
Если извлечь болт с цилиндрической головкой через отверстие (2) не представляется возможным, при необходимости, можно сделать в невидимом месте перемычки (1) небольшой вырез.
6. Потяните бампер на себя и снимите его.
7. При замене бампера переставьте со старого бампера на новый декоративные элементы и опорную балку.
Центральную и боковые накладки можно заменить без снятия бампера, – отожмите их от фиксаторов при помощи пластикового клина.
8. Установка производится в обратном порядке.
