Снятие и установка заднего бампера

Конструкция заднего бампера такова, что столкновения при скоростях до 4 км/час не вызывают никаких повреждений. При этом энергия столкновения поглощается расположенной внутри балкой и двумя резиновыми ударными демпферами.

Снятие

Открыть багажный отсек, снять напольный коврик.

Отвернуть два болта и 1 гайку крепления левой облицовки пола багажного отсека.

Если имеется, снять крышку аккумулятора.

Отвернуть 1 болт и 1 гайку крепления правой облицовки пола багажного отсека.

Снять по три распорных зажима в левой и правой колесных нишах.

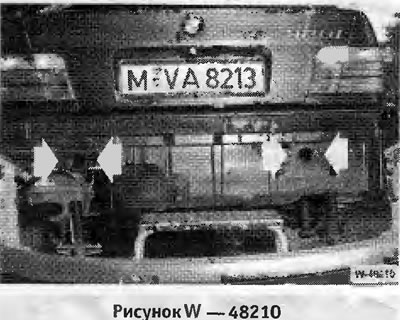

Отвернуть 4 гайки под ключ 13 мм, отверстия которых указаны стрелками. Внимание: Если аккумулятор находится в багажном отсеке, предварительно отвернуть перемычку массы ключом 13 мм. При отключении аккумулятора стирается информация в электронных устройствах памяти, например накопитель неисправностей двигателя или память охранного кода радиоприемника. Аккумулятор отключать только при выключенном зажигании, чтобы не вывести из строя блок управления системы впрыска топлива. При отключении аккумулятора соблюдать указания разделов "Радиоприемник" и "Снятие и установка аккумулятора".


Вытащить с помощником бампер.

Установка

Собрать бампер (Рисунок W 48209). При этом закрепить ударные демпферы на бампере с моментом затяжки 45 нм.



Выровнять бампер параллельно кузову и затянуть болты моментом 22 нм.

Если отворачивалась, привернуть перемычку массы аккумулятора.

Внимание: Аккумулятор подключать только при выключенном зажигании, так как иначе может выйти из строя блок управления системы впрыска топлива. Установить время на часах. Задать охранный код радиоприемника, см. раздел "Установка кода радиоприемника".
