Спецификации технического обслуживания автомобиля (BMW 7 Series E38)

Оглавление: Усилия затягивания резьбовых…↓ Компоненты двигательного отсека…↓ Компоненты двигательного отсека…↓ Компоненты двигательного отсека…↓

Тип свечей зажигания — NGK BKR 6 EQUP или Bosch FGR 7 DQP.

Типы и объемы применяемых смазок и жидкостей
Объем топливного бака//резервный запас топлива, л	85//10 (95//12)*
Тип топлива бензиновых моделей	Бензин не хуже АИ-92
Объем двигательного масла (при замене, с учетом фильтра), л
Двигатель M51	7.0
Двигатели M52, M52TU	5.75
Двигатель M57	6.5
Двигатели M60/1, M60/2, M62	7.5
Двигатель M67	8.75
Двигатель M73	8.0
* Для моделей 750i
Объем двигательного масла для поднятия уровня от метки «MIN» до метки «MAX», л	1
Объем ОЖ, л
Двигатель M51	9.8
Двигатель M52 (без//с К/В)	11.0//11.2
Двигатели M60/1, M60/2, M62	12.5
Двигатель M57	9.2
Двигатель M67	16
Двигатель M73	13
Объем (при замене//полный) трансмиссионного масла РКПП, л
РКПП 240/5 и ZF-S5-16	1.05//1.15
РКПП 260/5, 260/6 и 280/5	1.25//1.35
РКПП 265/5 и 265/6	1.5//1.7
РКПП S5D 200G, S5D 250G	1.0//1.1
РКПП S5D 280Z	нет данных//1.3
РКПП S5D 310Z, S5D 320Z	1.2//1.3
РКПП S5D 390Z	1.5//1.55
РКПП S6-37 BZ/DZ, S6-53DZ	1.5//1.6
РКПП S6S 420G	1.7//1.9
РКПП S6S 560G	2.3//2.5
РКПП S7S 47BG	нет данных//2.75
Тип ATF	Esso ATF LT 71141 или BMW №83 22 9 407 807
Модели 750iL с 01.1995 г. вып. (АТ 5HP30 или A5S 560Z)
Модели 740i/iL с 07.1994 по 01.1997 г. вып. (АТ 5HP30 или A5S 560Z)	см. тип ATF для моделей 750iL
Модели 740i/iL с 01.1997 г. вып. (АТ 5HP24 или A5S 440Z)	см. тип ATF для моделей 750iL
с 01.1995 г вып.	5HP30 (A5S 560Z): Esso ATF LT 71141 или BMW №83 22 9 407 807
Объем (дозаправка//полный) жидкости АТ, л
АТ A5S 440Z (модели 740i/iL с 01.1997 г. вып., модели с двигателями M57, M62)	5.4//9.7
АТ A5S 325Z (двигатели M57, M62)	6.2//8.9
АТ A5S 310Z (модели 730i)	3.3//7.8
АТ A5S 560Z (модели 740i/iL до 01.1997 г. вып., 750iL)	5.5//13.1
Объем масла редуктора заднего моста, л
Редуктор 168K	0.9
Редукторы 188K, 210	1.2
Редукторы 188N, 220K	1.4
Редукторы 230K	1.3
Редукторы 215K, 215N	1.6
Объем масла ГУР (без//с регулировкой дорожного просвета), л	1.2//2.5
Объем резервуара омывающей жидкости, л
Без омывателей фар	4.5
С омывателями фар	6.0

Усилия затягивания резьбовых соединений, Нм

Болты крепления колес	100
Пробка сливного отверстия двигательного масла (резьба М12// М18// М22)	23//35//60
Центральный болт крышки масляного фильтра (резьба М8//М10, М12)	22//33
Резьбовая крышка корпуса масляного фильтра	25
Крепеж корпуса масляного фильтра и трубок к картеру (резьба М8//М20x1/5)	22//40
Пробка сливного отверстия AT A5S 310Z//A5S 560Z	25//50
Пробка заливного отверстия AT A5S 310Z и A5S 560Z	100
Крепеж картера АТ AT A5S 310Z//A5S 560Z	6//10
Свечи зажигания (резьба M12//M14)	23±3//30±3

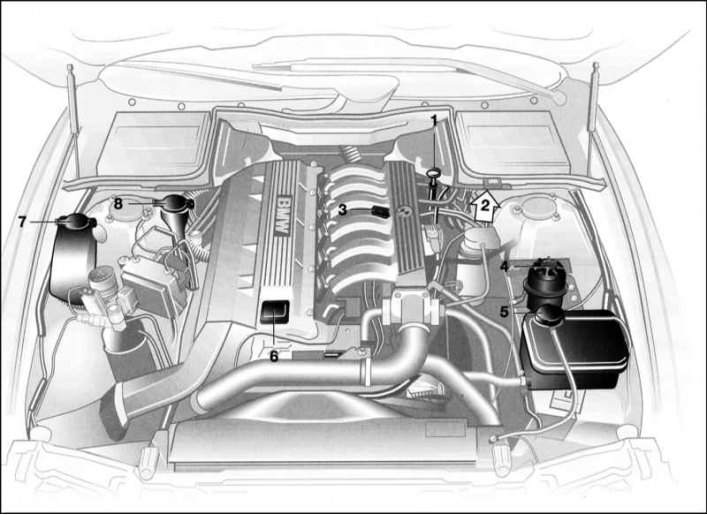

Компоненты двигательного отсека моделей с двигателем M52

1 — Щуп измерения уровня двигательного масла
2 — Резервуар тормозной жидкости (под крышкой)
3 — Плюсовой контакт для подключения кабеля при запуске двигателя от вспомогательной батареи
4 — Резервуар жидкости ГУР и гидравлической подвески
5 — Расширительный бачок системы охлаждения
6 — Крышка заливной горловины двигательного масла
7 — Резервуар жидкости для удаления сильных загрязнений стекол и фар
8 — Резервуар жидкости для омывания стекол и фар

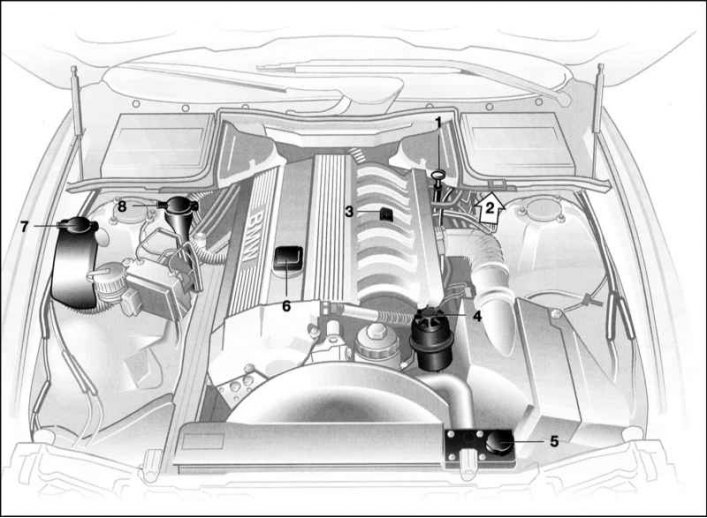

Компоненты двигательного отсека моделей с двигателем M51

1 — Резервуар тормозной жидкости (под крышкой)
2 — Резервуар жидкости ГУР и гидравлической подвески
3 — Плюсовой контакт для подключения кабеля при запуске двигателя от вспомогательной батареи
4 — Щуп измерения уровня двигательного масла
5 — Крышка заливной горловины двигательного масла
6 — Расширительный бачок системы охлаждения
7 — Резервуар жидкости для удаления сильных загрязнений стекол и фар
8 — Резервуар жидкости для омывания стекол и фар
