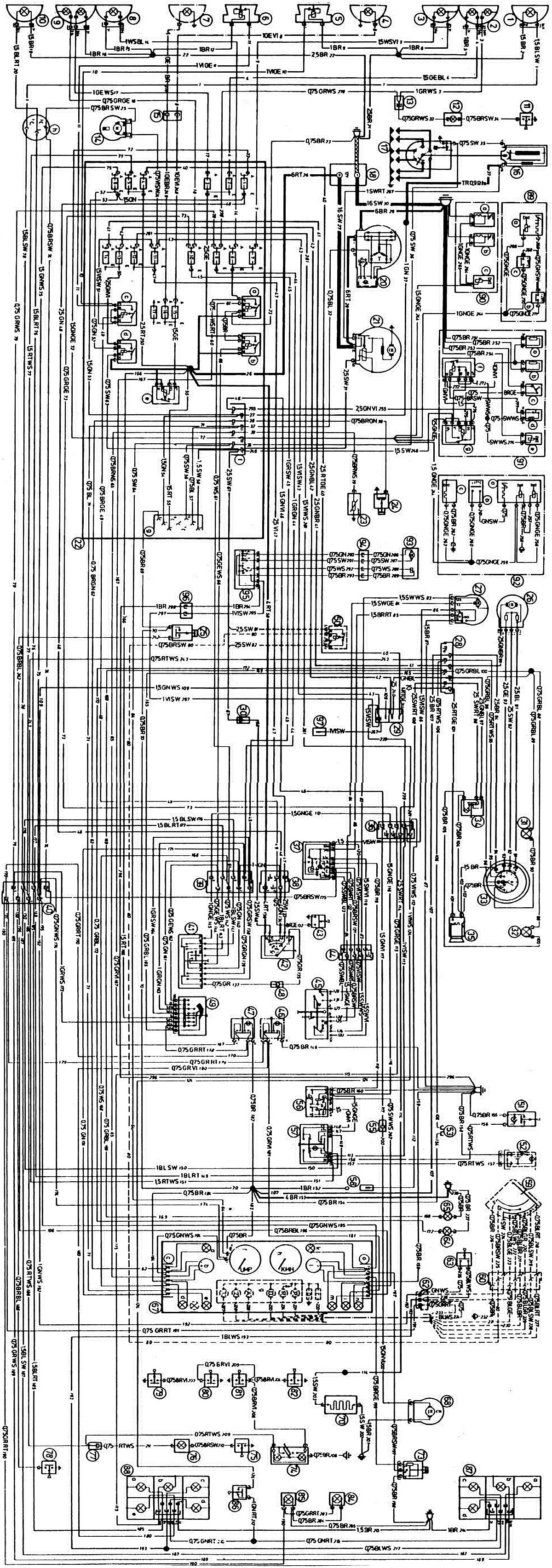

Dijagram električne opreme za automobile modela «525», «525A», «528», «528A», «528i», «528iA» od 1977. godine modela (BMW 5 Series E12)

Oznaka boje žice:

• BL — plava;
• BR — smeđa;
• GE - žuta;
• GN - zelena;
• GR — siva;
• RT - crveno;
• SW - crna;
• VI - ljubičasta;
• WS — bijela;
• TR - bezbojan.

Prva slova označavaju boju same žice, a druga slova označavaju boju trake na žici.

Redoslijed paljenja cilindara: 1-5-3-6-2-4.

Legenda dijagrama električne opreme
