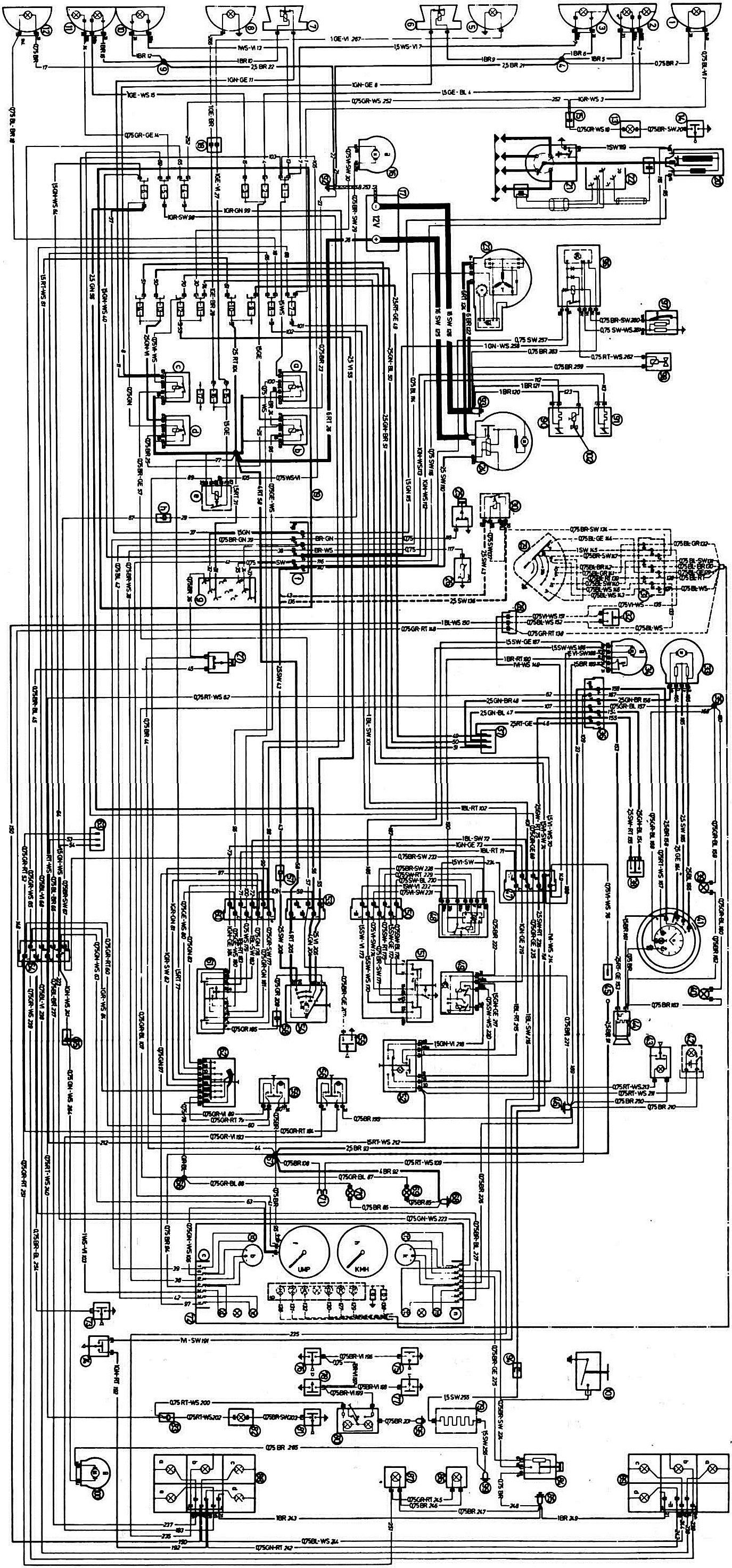

Električni dijagram automobila «518», «520», «520A» i «520i» (BMW 5 Series E12)

Legenda dijagrama električne opreme

1 - Prednji desni pokazivač smjera; 2 - desno kratko svjetlo s bočnom žaruljom; 3 - desno dugo svjetlo; 4 — to-point veza s "mase"; 5 - desno svjetlo za maglu¹⁾; 6 - desni zvučni signal; 7 - lijevi rog; 8 - lijevo svjetlo za maglu¹⁾, 9 — to-point veza s "mase"; 10 - Lijevo dugo svjetlo; 11 — lijevo kratko svjetlo s bočnom žaruljom; 12 - Prednji lijevi pokazivač smjera; 13 — svjetiljka ispod haube; 14 — prekidač svjetla ispod haube; 15 — grlo svjetiljke ispod haube; 16 — motor za pranje vjetrobranskog stakla; 17 — baterija; 18 — blok svjetla za maglu; 19 — montažni blok: a — relej dugih svjetala; b — relej za kratka svjetla; c — relej za uključivanje zvučnih signala; d — relej kruga punjenja baterije; e — relej svjetla za maglu; f — konektor motora; g — dijagnostička utičnica; h — stezaljke za spajanje motora za pranje vjetrobranskog stakla; 20 — svitak paljenja; 21 — razvodnik paljenja; 22 - utičnica za spajanje ispitivača s žicom i senzorom; 23 - generator; 24 — starter; 25 — senzor svjetla upozorenja tlaka ulja; 26 — osjetnik mjerača temperature rashladne tekućine; 27 — prekidač indikatorske lampice razine kočione tekućine; 28 — prekidač mjenjača s indikatorom stupnja prijenosa²⁾; 30 — relej startera²⁾; 31 — konektor prekidača mjenjača²⁾; 32 - Prekidač svjetla za vožnju unazad; 33 — elektromotor ventilatora grijača; 34 - Motor brisača vjetrobrana; 35 - točka lemljenja "58b"; 36 — konektor središnje konzole; 37 — terminali za spajanje elektromotora za podizače prozora, antenu i krovni otvor; 38 — prekidač grijanja stražnjeg stakla; 39,40 — svjetiljke za osvjetljenje kontrolnog prekidača grijača; 41 — prekidač za upravljanje grijačem: a — opcija sa satom; b — opcija s pozadinskim osvjetljenjem sata; 42 — svjetiljka za osvjetljenje karte¹⁾; 43 — svjetiljka za osvjetljenje pretinca za rukavice; 44 — upaljač za cigarete; 45 - radio prijemnik; 46 — to-point veza s "mase"; 47 — konektor; 48 — Relej brisača vjetrobrana; 49 — treptajući relej za pokazivače smjera i svjetla upozorenja; 50 — Konektor prekidača brisača vjetrobrana; 51 - Prekidač brisača vjetrobrana; 52 — prekidač upozorenja na opasnost; 53 — konektor prekidača paljenja; 54 - prekidač paljenja; 55 - Prekidač zvučnog signala; 56 — Prekidač stražnjeg svjetla za maglu; 57 — kontakt "50" protuprovalnog uređaja; 58 — kontakt "P" prekidača paljenja; 59 - Prekidač svjetla za maglu; 60 — konektor za pokazivače smjera i prekidač prednjih svjetala; 61 — pokazivač smjera i prekidač prednjih svjetala; 62 - Prekidač vanjske rasvjete; 63 - utičnica s tri utikača; 64 — konektor "1"; 65 — stezaljke za spajanje električne pumpe za gorivo; 66 - točka lemljenja "58b"; 67 - točka lemljenja "31"; 68 — to-point veza s "mase"; 69 — rasvjetna lampa "1"; 70 — rasvjetna lampa "2"; 71 — terminal za spajanje sata; 72 — ploča s instrumentima: a — lampica upozorenja na tlak ulja; b — indikator temperature rashladnog sredstva; c — konektor; d — kontrolna lampica (plava boja) paljenje dugih svjetala; e — kontrolna lampica (crvena boja) punjenje baterije; f — tahometar; g — pokazivač stupnja prijenosa KP2): "P" — bijela kontrolna lampica; "R" — crveno indikatorsko svjetlo; "O" - bijela kontrolna lampica; "A" - zelena kontrolna lampica; "1" - zelena kontrolna lampica; "2" - zelena kontrolna lampica; h — brzinomjer; i — indikatorska lampica rezerve goriva; k — pokazivač razine goriva; l — indikatorska lampica razine kočione tekućine; m — pokazivač smjera; n — konektor; o - dodatni otpor; p — dodatni otpor; 73 — Prekidač indikatorske lampice ručne kočnice; 74 - Prekidač svjetla kočnice; 75 — prekidač stropnog svjetla u desnom stupu prednjih vrata; 76 — prekidač stropnog svjetla u lijevom stupu prednjih vrata; 77 — prekidač stropnog svjetla u desnom stupu stražnjih vrata; 78 — prekidač stropnog svjetla u lijevom stupu stražnjih vrata; 79 — grijač stražnjeg stakla; 80 — unutarnje svjetlo; 81 — Prekidač svjetla prtljažnika; 82 — svjetlo prtljažnika; 82 — svjetlo prtljažnika; 83 — konektor za rasvjetu prtljažnika; 84 — senzor razine goriva; 85 — to-point veza s "mase"; 86 - Svjetlo desne registarske pločice; 87 - lijevo svjetlo registarske pločice; 88 — lijevo stražnje svjetlo: a — pokazivač smjera; b — crveno signalno svjetlo; c — svjetlo za vožnju unazad; d — žarulja kočionog svjetla; e — stražnje svjetlo za maglu; 89 - desno stražnje svjetlo a - pokazivač smjera, b - crveno signalno svjetlo; c — svjetlo za vožnju unazad; d — žarulja kočionog svjetla; 90 - Prednji uređaj za pokretanje karburatora³⁾; 91 - Uređaj za pokretanje stražnjeg karburatora³⁾; 92 — mjesto spajanja uzemljenja na tijelu; 93 - mjesto spajanja uzemljenja na motoru; 94 — Priključak elementa za grijanje stražnjeg stakla; 95 — to-point veza s "mase"; 96 — blok termičkog vremenskog releja⁴⁾; 97 - Termički vremenski relej⁴⁾; 98 - startna mlaznica⁴⁾; 99 — Priključak startera prednjeg elektropokretača⁵⁾; 100 — Priključak startera stražnjeg karburatora⁶⁾; 101 - regulator napona⁷⁾.

Bilješke:

• 1) Dodatna oprema
• 2) Za automobile s automatskim mjenjačem
• 3) Osim BMW-a "520i"
• 4) Na "520i"
• 5) Točka uzemljenja na "520i"
• 6) Na konektoru pumpe za gorivo "520i"
• 7) Na BMW-u "525", "528"

Oznaka boje žice:

• BL — plava;
• BR — smeđa;
• GE - žuta;
• GR — siva;
• GN - zelena;
• RT - crveno;
• SW - crna;
• VI - ljubičasta;
• WS — bijela.

Prva slova označavaju boju same žice, a druga slova označavaju boju trake na žici
