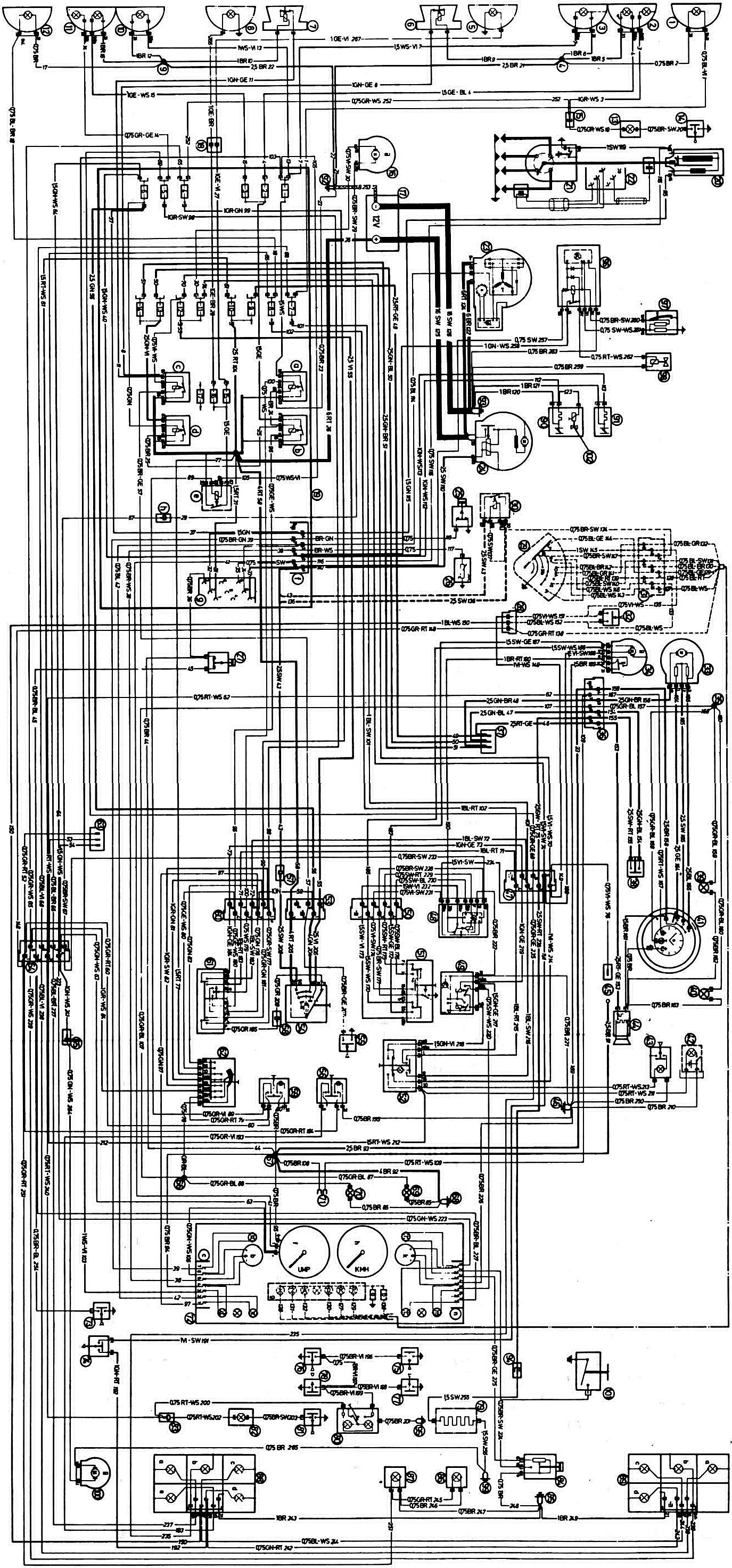

Legenda elektrického diagramu
1 - pravé predné smerové svetlo; 2 - pravé stretávacie svetlo s obrysovým svetlom; 3 - pravý diaľkový svetlomet; 4 - prípojný bod s «hmotnosť»; 5 - pravé hmlové svetlo1); 6 - pravý zvukový signál; 7 - ľavý zvukový signál; 8 - ľavé hmlové svetlo1), 9 - prípojný bod s «hmotnosť»; 10 - ľavé diaľkové svetlo; 11 - ľavé stretávacie svetlo s obrysovým svetlom; 12 - ľavé predné smerové svetlo; 13 - svietidlo motorového priestoru; 14 - spínač osvetlenia motorového priestoru; 15 - svetlo bloku motora; 16 - motor ostrekovača čelného skla; 17 - batéria; 18 - blokové hmlové svetlá; 19 - montážny blok: a - relé na zapnutie diaľkových svetiel; b - relé na zapnutie stretávacích svetiel; c - relé na zapnutie zvukových signálov; d - relé obvodu nabíjania batérie; e - relé na zapnutie hmlových svetiel; f - konektor motora; g - diagnostický blok; h - svorky na pripojenie motora ostrekovača skla; 20 - zapaľovacia cievka; 21 - rozdeľovač zapaľovania; 22 - zásuvka na pripojenie testera s vodičom a snímačom; 23 - generátor; 24 - štartér; 25 - snímač kontrolky tlaku oleja; 26 - snímač indikátora teploty chladiacej kvapaliny; 27 — spínač kontrolky hladiny brzdovej kvapaliny; 28 - spínač prevodovky s ukazovateľom prevodového stupňa2); 30 - relé aktivácie štartéra2); 31 - zásuvková spínacia prevodovka2); 32 - spínač spätného svetla; 33 - motor ventilátora ohrievača; 34 - motorček stierača čelného skla; 35 - spájkovací bod «58b»; 36 - konektor stredovej konzoly; 37 - svorky na pripojenie elektromotorov pre elektricky ovládané okná, antény a strešné okno; 38 - spínač vyhrievania zadného okna; 39,40 - podsvietenie pre spínače ovládania ohrievača; 41 - spínač ovládania ohrievača: a - možnosť s hodinami; b - možnosť s podsvietením hodín; 42 - lampa na osvetlenie mapy1); 43 — lampa na osvetlenie škatule; 44 - zapaľovač cigariet; 45 - rádio; 46 - prípojný bod s «hmotnosť»; 47 - konektor; 48 - stierač stierača predného skla; 49 - reléové vypínače pre smerové svetlá a poplašné zariadenia; 50 - konektor spínača stierača čelného skla; 51 - spínač stieračov čelného skla; 52 - spínač alarmu; 53 - konektor spínača zapaľovania; 54 - spínač zapaľovania; 55 - spínač klaksónu; 56 - spínač zadných hmlových svetiel; 57 - kontakt «50» zariadenie proti krádeži; 58 - kontakt «R» spínač zapaľovania; 59 - spínač hmlových svetiel; 60 - spínací konektor pre smerové svetlá a svetlomety; 61 - spínač smerových svetiel a svetlometov; 62 - spínač vonkajšieho osvetlenia; 63 - trojzástrčkový blok; 64 - konektor «1»; 65 - svorky na pripojenie elektrického palivového čerpadla; 66 - spájkovací bod «58b»; 67 - spájkovací bod «31»; 68 - prípojný bod s «hmotnosť»; 69 - osvetľovacia lampa «1»; 70 - osvetľovacia lampa «2»; 71 - svorka na pripojenie hodín; 72 - združený prístroj: a - kontrolka tlaku oleja; b - teplomer chladiacej kvapaliny; c - konektor; d - kontrolka (modrej farby) zapnutie diaľkových svetiel; e - kontrolka (Červená) nabíjanie batérie; f - tachometer; g - indikátor zahrnutého prevodu KP2): «R» — kontrolná lampa bielej farby; «R» — kontrolné svetlo červenej farby; «O» — kontrolná lampa bielej farby; «A» — kontrolka zelenej farby; «1» — kontrolka zelenej farby; «2» — kontrolka zelenej farby; h - rýchlomer; i — kontrolka zásoby paliva; k - palivomer; l - kontrolka hladiny brzdovej kvapaliny; m - kontrolka smerových svetiel; n - konektor; o - dodatočný odpor; p - dodatočný odpor; 73 - spínač kontrolky na zapnutie parkovacej brzdy; 74 - spínač brzdových svetiel; 75 - spínač stropného svetla v stojane pravých predných dverí; 76 - spínač stropného svetla v stojane ľavých predných dverí; 77 - spínač stropného svetla v stojane pravých zadných dverí; 78 - spínač stropného svetla v stojane ľavých zadných dverí; 79 - vyhrievacie teleso zadného okna; 80 — kupolové vnútorné osvetlenie; 81 - spínač osvetlenia batožinového priestoru; 82 - svietidlo osvetlenia batožinového priestoru; 82 - svietidlo osvetlenia batožinového priestoru; 83 - konektor osvetlenia batožinového priestoru; 84 - snímač hladiny paliva; 85 - prípojný bod s «hmotnosť»; 86 - pravé osvetlenie ŠPZ; 87 - ľavé osvetlenie ŠPZ; 88 - ľavé zadné svetlo: a - smerové svetlo; b - červené signálne svetlo; c - spätné svetlo; d - brzdové svetlo; e - svetlo zadného hmlového svetla; 89 - pravé zadné svetlo a - smerové svetlo, b - červené signálne svetlo; c - spätné svetlo; d - brzdové svetlo; 90 - predný štartér karburátora3); 91 - štartér zadného karburátora3); 92 - prípojný bod s «hmotnosť» na tele; 93 - prípojný bod s «hmotnosť» na motore; 94 — objímka prvku vyhrievania zadného skla; 95 - prípojný bod s «hmotnosť»; 96 - blokové tepelné časové relé4); 97 - tepelné časové relé4); 98 - štartovací vstrekovač4); 99 - konektor predného štartéra5); 100 - konektor štartéra zadného karburátora6); 101 - regulátor napätia7).
Poznámky:
- 1) Voliteľná výbava
- 2) Pre vozidlá s automatickou prevodovkou
- 3) Okrem BMW «520i»
- 4) Zapnuté «520i»
- 5) spojovací bod s «hmotnosť» na «520i»
- 6) Zapnuté «520i» konektor palivového čerpadla
- 7) Od BMW «525», «528»
Farebné označenie drôtu:
- BL - modrá;
- BR - hnedá;
- GE - žltá;
- GR - šedá;
- GN - zelená;
- RT - červená;
- SW - čierna;
- VI - fialová;
- WS - biela.
Prvé písmená označujú farbu samotného drôtu a druhé - farbu prúžku na drôte
