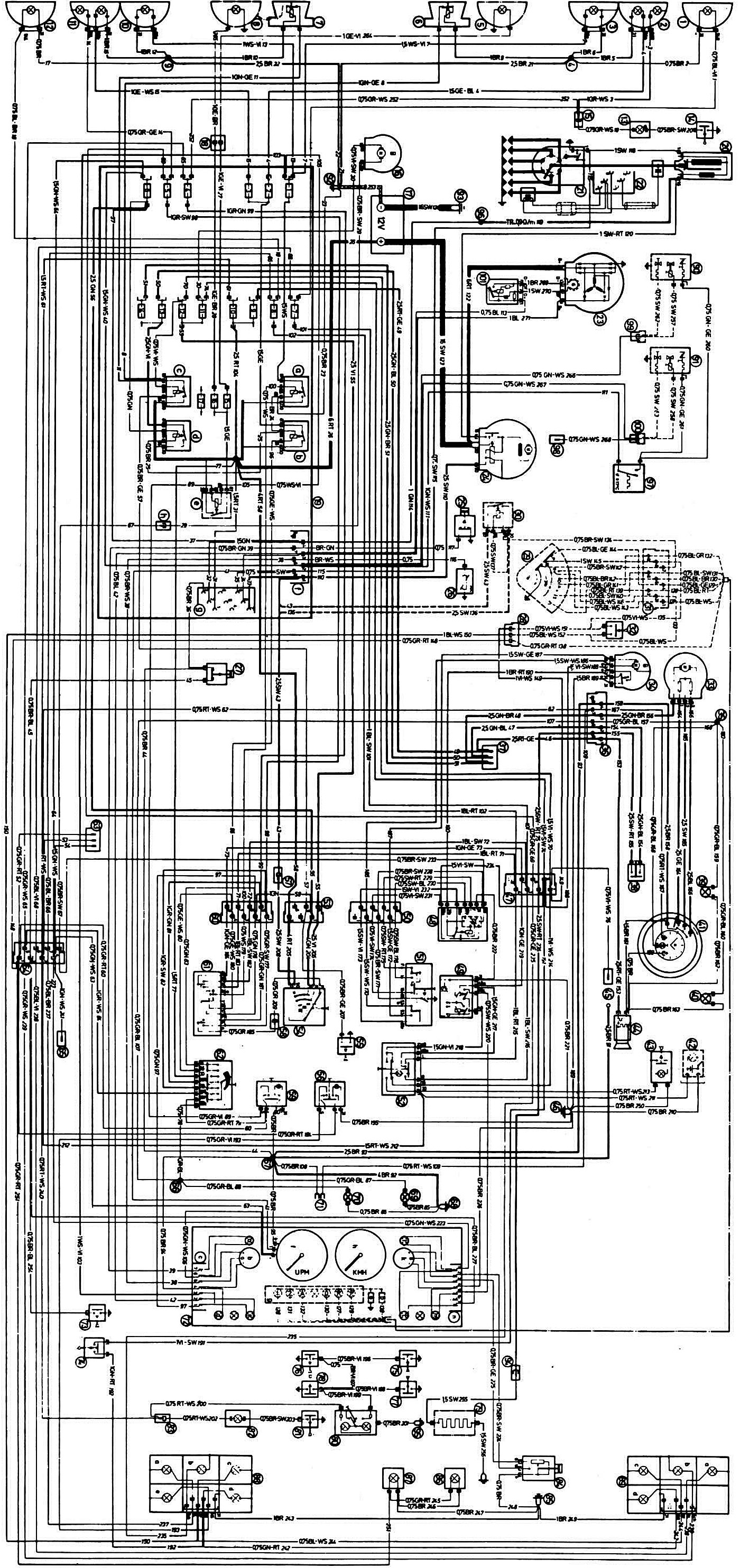

Schéma elektrického vybavenia pre automobily «525» a «528» (BMW 5 Series E12)

Legenda schémy elektrického zariadenia

1 - Pravá predná smerovka; 2 - pravé stretávacie svetlo s bočnou žiarovkou; 3 - pravý diaľkový svetlomet; 4 — bod spojenia k "hmote"; 5 - pravé hmlové svetlo¹⁾; 6 - pravý zvukový signál; 7 - ľavý roh; 8 - ľavé hmlové svetlo¹⁾, 9 — bod spojenia s "hmoty"; 10 - Ľavé diaľkové svetlo; 11 — ľavé stretávacie svetlo s bočnou žiarovkou; 12 - Ľavá predná smerovka; 13 — lampa pod kapotou; 14 — spínač osvetlenia pod kapotou; 15 — objímka pod kapotou; 16 — motor ostrekovača čelného skla; 17 — batéria; 18 — blok hmlových svetiel; 19 — montážny blok: a — relé diaľkových svetiel; b — relé stretávacích svetiel; c — relé na zapnutie zvukových signálov; d — relé obvodu nabíjania batérie; e — relé hmlových svetiel; f — konektor motora; g — diagnostická zásuvka; h — svorky na pripojenie motora ostrekovača čelného skla; 20 — zapaľovacia cievka; 21 — rozdeľovač zapaľovania; 22 - zásuvka na pripojenie testera s vodičom a snímačom; 23 - generátor; 24 — štartér; 25 — svetelný snímač tlaku oleja; 26 — snímač teploty chladiacej kvapaliny; 27 — spínač kontrolky hladiny brzdovej kvapaliny; 28 — prepínač radenia s ukazovateľom prevodového stupňa²⁾; 30 — štartovacie relé²⁾; 31 — konektor spínača prevodovky²⁾; 32 - Spínač spätného svetla; 33 — elektromotor ventilátora ohrievača; 34 - Motorček stierača čelného skla; 35 - spájkovací bod "58b"; 36 — konektor stredovej konzoly; 37 — svorky na pripojenie elektromotorov pre zdvíhače okien, anténu a strešné okno; 38 — spínač vyhrievania zadného okna; 39,40 — podsvietenie spínača ohrievača; 41 — ovládací spínač ohrievača: a — možnosť s hodinami; b — možnosť s podsvietením hodín; 42 — lampa na osvetlenie mapy¹⁾; 43 — lampa osvetlenia odkladacej schránky; 44 — zapaľovač cigariet; 45 - rádiový prijímač; 46 — bod spojenia s "hmoty"; 47 — konektor; 48 — Relé stieračov čelného skla; 49 — relé pre smerové svetlá a výstražné svetlá; 50 — Konektor spínača stierača čelného skla; 51 - Spínač stieračov čelného skla; 52 — výstražný spínač; 53 — konektor spínača zapaľovania; 54 - spínač zapaľovania; 55 - Prepínač zvukového signálu; 56 — Spínač zadných hmlových svetiel; 57 — kontakt "50" zariadenia proti krádeži; 58 — kontakt "P" spínača zapaľovania; 59 - Spínač hmlových svetiel; 60 — konektor pre spínač smerových svetiel a svetlometov; 61 — smerové svetlo a spínač svetlometov; 62 - Spínač vonkajšieho osvetlenia; 63 - trojzásuvka; 64 — konektor "1"; 65 — svorky na pripojenie palivového elektrického čerpadla; 66 - spájkovací bod "58b"; 67 - spájkovací bod "31"; 68 — bod spojenia s "hmoty"; 69 — osvetľovacia lampa "1"; 70 — osvetľovacia lampa "2"; 71 — svorka na pripojenie hodín; 72 — združený prístroj: a — kontrolka tlaku oleja; b — ukazovateľ teploty chladiacej kvapaliny; c — konektor; d - kontrolka (modrá farba) zapnutie diaľkových svetiel; e — kontrolka (červená farba) nabitie batérie; f — tachometer; g – ukazovateľ prevodového stupňa KP2): "P" – biela kontrolka; "R" - červená kontrolka; "O" - biela kontrolka; "A" - zelená kontrolka; "1" - zelená kontrolka; "2" - zelená kontrolka; h — rýchlomer; i — kontrolka rezervy paliva; k — ukazovateľ hladiny paliva; l — kontrolka hladiny brzdovej kvapaliny; m — smerové svetlo; n — konektor; o - dodatočný odpor; p — dodatočný odpor; 73 — Spínač kontrolky parkovacej brzdy; 74 - Spínač brzdových svetiel; 75 — spínač stropného svetla v stĺpiku pravých predných dverí; 76 — spínač stropného svetla v stĺpiku ľavých predných dverí; 77 — spínač stropného svetla v stĺpiku pravých zadných dverí; 78 — spínač stropného svetla v stĺpiku ľavých zadných dverí; 79 — vyhrievacie teleso zadného okna; 80 — vnútorné svetlo; 81 — Spínač osvetlenia batožinového priestoru; 82 — svetlo batožinového priestoru; 82 — svetlo batožinového priestoru; 83 — konektor osvetlenia kufra; 84 — snímač hladiny paliva; 85 — bod spojenia k "hmote"; 86 - Pravé osvetlenie ŠPZ; 87 - ľavé osvetlenie ŠPZ; 88 — ľavé zadné svetlo: a — smerové svetlo; b — červené signálne svetlo; c — spätné svetlo; d — žiarovka brzdového svetla; e — zadné hmlové svetlo; 89 - pravé zadné svetlo a - smerové svetlo, b - červené signálne svetlo; c — spätné svetlo; d — žiarovka brzdového svetla; 90 - Štartovacie zariadenie predného karburátora³⁾; 91 - Štartovacie zariadenie zadného karburátora³⁾; 92 — uzemňovací bod na tele; 93 - uzemňovací bod na motore; 94 — Konektor vyhrievacieho telesa zadného okna; 95 — bod spojenia s "hmoty"; 96 — blok tepelného časového relé⁴⁾; 97 - Tepelné časové relé⁴⁾; 98 - štartovacia tryska⁴⁾; 99 — Konektor predného štartéra⁵⁾; 100 — Konektor štartéra zadného karburátora⁶⁾; 101 - regulátor napätia⁷⁾.

Poznámky:

• 1) Dodatočné vybavenie
• 2) Pre autá s automatickou prevodovkou
• 3) Okrem BMW "520i"
• 4) Na "520i"
• 5) Uzemňovací bod na "520i"
• 6) Na konektore palivového čerpadla "520i"
• 7) Na BMW "525", "528"

Farebné označenie drôtu:

• BL — modrá;
• BR — hnedá;
• GE - žltá;
• GR — šedá;
• GN - zelená;
• RT - červená;
• SW - čierna;
• VI - fialová;
• WS — biely.

Prvé písmená označujú farbu samotného drôtu a druhé písmená označujú farbu prúžku na drôte
