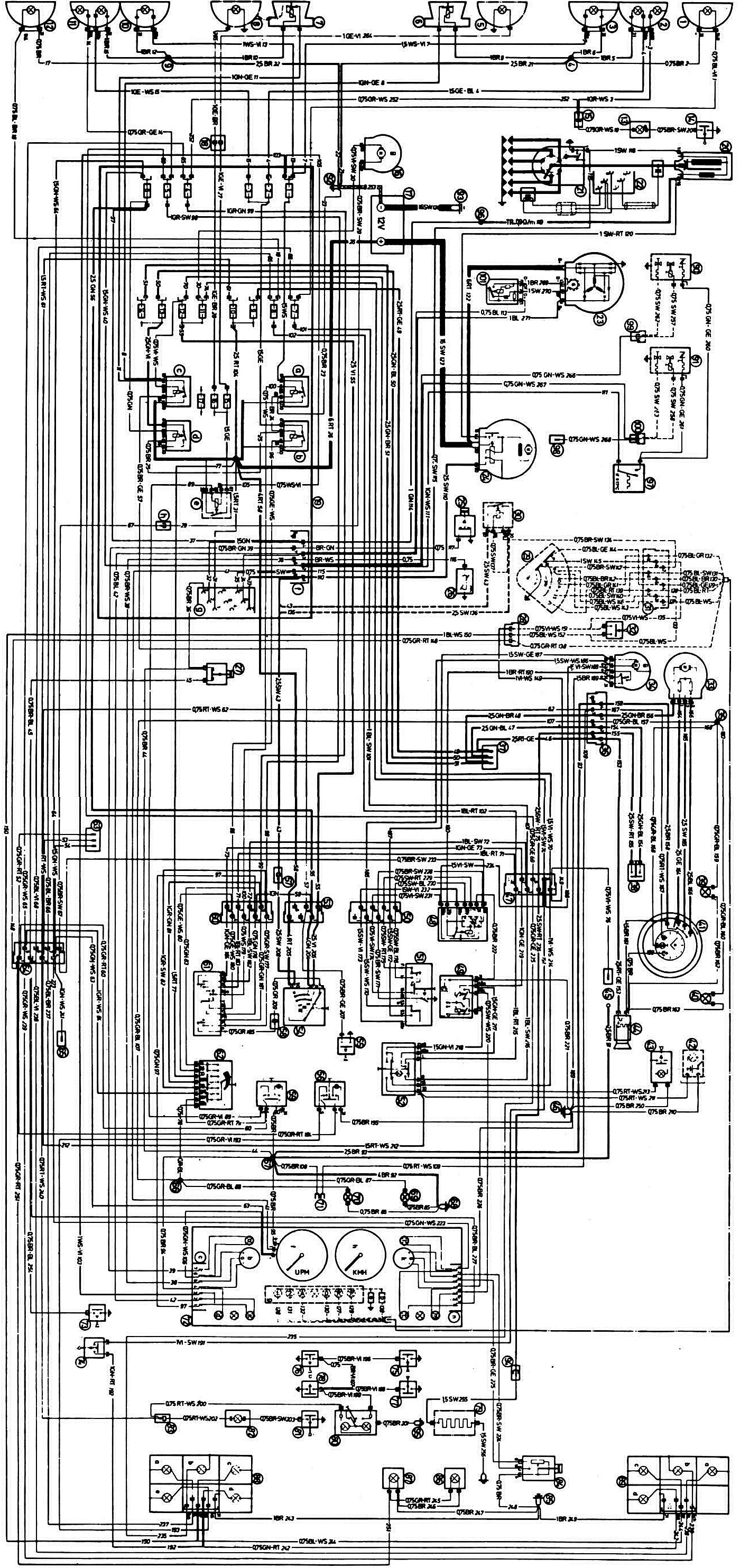

Шема електричне опреме за аутомобиле «525» и «528» (BMW 5 Series Е12)

Легенда шеме електричне опреме

1 - Десни предњи показивач правца; 2 - десно кратко светло са бочним сијалицом; 3 - десни дуги фар; 4 — тачка везе са "масом"; 5 - десно светло за маглу¹⁾; 6 - десни звучни сигнал; 7 - леви рог; 8 - лево светло за маглу¹⁾, 9 — тачка везе са "масом"; 10 - Лева дуга светла; 11 — лево кратко светло са бочним сијалицом; 12 - Предњи леви показивач правца; 13 — лампа под хаубом; 14 — прекидач лампе под хаубом; 15 — грло за лампу под хаубом; 16 — мотор за прање ветробранског стакла; 17 — батерија; 18 — блок лампе за маглу; 19 — монтажни блок: а — релеј за дуга светла; б — релеј за кратка светла; ц — релеј за укључивање звучних сигнала; д — релеј кола за пуњење батерије; е — релеј за маглу; ф — конектор мотора; г — дијагностичка утичница; х — терминали за повезивање мотора за прање ветробранског стакла; 20 — калем за паљење; 21 — разводник паљења; 22 - утичница за повезивање тестера са жицом и сензором; 23 - генератор; 24 — стартер; 25 — сензор упозорења притиска уља; 26 — сензор мерача температуре расхладне течности; 27 — прекидач лампице индикатора нивоа кочионе течности; 28 — прекидач за промену степена преноса са индикатором степена преноса²⁾; 30 — стартер релеј²⁾; 31 — конектор прекидача мењача²⁾; 32 - Прекидач светла за вожњу уназад; 33 — електромотор вентилатора грејача; 34 - Мотор брисача ветробранског стакла; 35 — место лемљења "58b"; 36 — конектор централне конзоле; 37 — стезаљке за повезивање електромотора за подизаче прозора, антену и шибер; 38 — прекидач за грејање задњег стакла; 39,40 — лампе за осветљење прекидача за контролу грејача; 41 — прекидач за контролу грејача: а — опција са сатом; б — опција са позадинским осветљењем сата; 42 — лампа за осветљење карте¹⁾; 43 — лампа за осветљење претинца за рукавице; 44 — упаљач за цигарете; 45 - радио пријемник; 46 — тачка везе са "масом"; 47 — конектор; 48 — Релеј брисача ветробранског стакла; 49 — релеј за показиваче правца и светла упозорења; 50 — Конектор прекидача брисача ветробранског стакла; 51 - Прекидач брисача ветробранског стакла; 52 — прекидач упозорења; 53 — конектор прекидача за паљење; 54 - прекидач за паљење; 55 - Прекидач звучног сигнала; 56 — Прекидач задњег светла за маглу; 57 — контакт "50" уређаја против крађе; 58 — контакт "П" прекидача за паљење; 59 - Прекидач светла за маглу; 60 — конектор за показивач правца и прекидач фарова; 61 — показивач правца и прекидач фарова; 62 - Прекидач за спољно осветљење; 63 - трострука утичница; 64 — конектор "1"; 65 — терминали за повезивање електричне пумпе за гориво; 66 — место лемљења "58b"; 67 - место лемљења "31"; 68 — тачка везе са "масом"; 69 — лампа за осветљење "1"; 70 — лампа за осветљење "2"; 71 — терминал за повезивање сата; 72 — инструмент табла: а — лампица упозорења притиска уља; б — индикатор температуре расхладне течности; ц — конектор; д — индикаторска лампица (плава) за дуга светла; е — индикаторска лампица (црвена) за пуњење батерије; ф — тахометар; г — индикатор степена преноса КП2): "П" — бела контролна лампица; "Р" — црвено индикаторско светло; "О" - бела контролна лампа; "А" - зелена контролна лампица; "1" - зелена контролна лампица; "2" - зелена контролна лампица; х — брзиномер; и — индикаторска лампица резерве горива; к — индикатор нивоа горива; л — индикатор нивоа кочионе течности; m — контролна лампа показивач скретања; н — конектор; о - додатни отпор; п — додатни отпор; 73 — Прекидач лампице индикатора ручне кочнице; 74 - Прекидач кочионог светла; 75 — прекидач плафонског светла у десном стубу предњих врата; 76 — прекидач плафонског светла у левом стубу предњих врата; 77 — прекидач плафонског светла у стубу десних задњих врата; 78 — прекидач плафонског светла у левом стубу задњих врата; 79 — грејни елемент задњег стакла; 80 — унутрашње светло; 81 — Прекидач светла у пртљажнику; 82 — светло у пртљажнику; 82 — светло у пртљажнику; 83 — конектор за осветљење пртљажника; 84 — сензор нивоа горива; 85 — тачка везе са "масом"; 86 - Десно светло регистарске таблице; 87 - лево светло регистарске таблице; 88 — лево задње светло: а — показивач правца; б — црвено сигнално светло; ц — лампа за вожњу уназад; д — сијалица кочнице; е — задње светло за маглу; 89 - десно задње светло а - показивач правца, б - црвено сигнално светло; ц — лампа за вожњу уназад; д — сијалица кочнице; 90 - Уређај за покретање предњег карбуратора³⁾; 91 - Уређај за покретање задњег карбуратора³⁾; 92 — тачка прикључка уземљења на телу; 93 - тачка прикључка на масу на мотору; 94 — Конектор грејног елемента задњег стакла; 95 — тачка везе са "масом"; 96 — блок термалног временског релеја⁴⁾; 97 - Термални временски релеј⁴⁾; 98 - стартна млазница⁴⁾; 99 — Конектор предњег стартера⁵⁾; 100 — Конектор стартера задњег карбуратора⁶⁾; 101 - регулатор напона⁷⁾.

Напомене:

• 1) Додатна опрема
• 2) За аутомобиле са аутоматским мењачем
• 3) Осим тога BMW "520i"
• 4) На "520i"
• 5) Тачка везе са "масом" на "520i"
• 6) на "520i" конектор електричне пумпе за гориво
• 7) Укључено BMW "525", "528"

Ознака боје жице:

• BL - плава;
• BR - браон;
• GE - жута;
• GR - сива;
• GN - зелено;
• RT - црвено;
• SW - црна;
• VI - љубичаста;
• WS - бело.

Прва слова означавају боју саме жице, а друга означавају боју траке на жици
