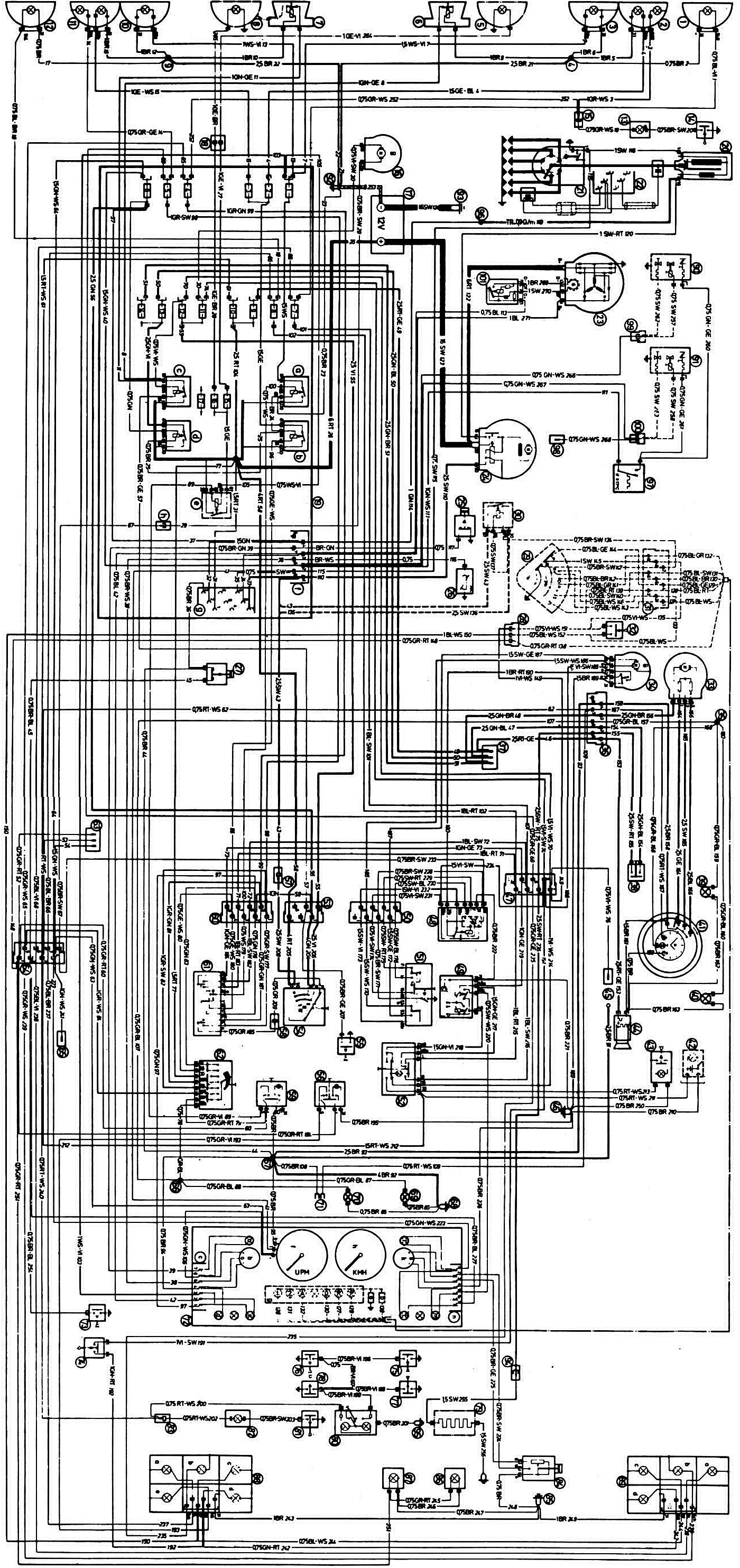

Legenda schematu elektrycznego
1 - prawy przedni kierunkowskaz; 2 - prawe światło mijania z lampą światła postojowego; 3 - prawe światło drogowe; 4 - punkt połączenia z «waga»; 5 - prawe światło przeciwmgłowe1); 6 - prawy sygnał dźwiękowy; 7 - lewy sygnał dźwiękowy; 8 - lewe światło przeciwmgielne1), 9 - punkt połączenia z «waga»; 10 - lewe światło drogowe; 11 - lewe światło mijania z lampą światła postojowego; 12 - lewy przedni kierunkowskaz; 13 - lampka komory silnika; 14 - włącznik lampki komory silnika; 15 - blokowa lampka komory silnika; 16 - silnik spryskiwacza przedniej szyby; 17 - bateria; 18 - zablokuj światła przeciwmgielne; 19 - blok montażowy: a - przekaźnik do włączania świateł drogowych reflektorów; b - przekaźnik do włączania świateł mijania; c - przekaźnik do włączania sygnałów dźwiękowych; d - przekaźnik obwodu ładowania akumulatora; e - przekaźnik do włączania świateł przeciwmgielnych; f - złącze silnika; g - blok diagnostyczny; h - zaciski do podłączenia silnika spryskiwacza szyby; 20 - cewka zapłonowa; 21 - rozdzielacz zapłonu; 22 - gniazdo do podłączenia testera z przewodem i czujnikiem; 23 - generator; 24 - rozrusznik; 25 - czujnik lampki ostrzegawczej ciśnienia oleju; 26 - czujnik wskaźnika temperatury płynu chłodzącego; 27 — włącznik lampki kontrolnej poziomu płynu hamulcowego; 28 - przełącznik skrzyni biegów ze wskaźnikiem biegu2); 30 - przekaźnik włączania rozrusznika2); 31 - gniazdo włącznika skrzyni biegów2); 32 - włącznik świateł cofania; 33 - silnik wentylatora nagrzewnicy; 34 - silnik wycieraczek szyby przedniej; 35 - punkt lutowniczy «58b»; 36 - złącze konsoli środkowej; 37 - zaciski do podłączenia silników elektrycznych do elektrycznych szyb, anten i szyberdachu; 38 - włącznik ogrzewania tylnej szyby; 39.40 - Lampki podświetlające do przełączników sterowania ogrzewaniem; 41 - przełącznik sterowania nagrzewnicą: a - opcja z zegarem; b - opcja z podświetleniem zegara; 42 - lampka oświetlenia mapy1); 43 — lampa oświetlająca skrzynię; 44 - zapalniczka; 45 - radio; 46 - punkt połączenia z «waga»; 47 - złącze; 48 - wyłącznik wycieraczek szyby przedniej; 49 - wyłącznik przekaźnika kierunkowskazów i alarmów; 50 - złącze włącznika wycieraczek szyby przedniej; 51 - włącznik wycieraczek szyby przedniej; 52 - włącznik alarmu; 53 - złącze wyłącznika zapłonu; 54 - wyłącznik zapłonu; 55 - włącznik klaksonu; 56 - włącznik tylnych świateł przeciwmgielnych; 57 - kontakt «50» urządzenie przeciw kradzieży; 58 - kontakt «R» stacyjka; 59 - włącznik świateł przeciwmgielnych; 60 - złącze przełącznika kierunkowskazów i reflektorów; 61 - włącznik kierunkowskazów i reflektorów; 62 - włącznik oświetlenia zewnętrznego; 63 - blok z trzema wtyczkami; 64 - złącze «1»; 65 - zaciski do podłączenia elektrycznej pompy paliwowej; 66 - punkt lutowniczy «58b»; 67 - punkt lutowniczy «31»; 68 - punkt połączenia z «waga»; 69 - lampa oświetleniowa «1»; 70 - lampa oświetleniowa «2»; 71 - zacisk do podłączenia zegara; 72 - zestaw wskaźników: a - lampka ostrzegawcza ciśnienia oleju; b - wskaźnik temperatury płynu chłodzącego; c - złącze; d - lampka kontrolna (koloru niebieskiego) włączanie świateł drogowych; e - lampka kontrolna (Czerwony) ładowanie baterii; f - obrotomierz; g - wskaźnik załączonego biegu KP2): «R» — lampka kontrolna koloru białego; «R» — lampka kontrolna koloru czerwonego; «O» — lampka kontrolna koloru białego; «A» — lampka kontrolna koloru zielonego; «1» — lampka kontrolna koloru zielonego; «2» — lampka kontrolna koloru zielonego; h - prędkościomierz; i — lampka kontrolna rezerwy paliwa; k - wskaźnik paliwa; l - lampka kontrolna poziomu płynu hamulcowego; m - lampka kontrolna kierunkowskazów; n - złącze; o - dodatkowy opór; p - dodatkowy opór; 73 - włącznik lampki kontrolnej do włączania hamulca postojowego; 74 - włącznik świateł hamowania; 75 - włącznik oświetlenia sufitowego w stojaku prawych przednich drzwi; 76 - włącznik oświetlenia sufitowego w stojaku lewych przednich drzwi; 77 - włącznik oświetlenia sufitowego w stojaku prawych tylnych drzwi; 78 - włącznik oświetlenia sufitowego w stojaku lewych tylnych drzwi; 79 - element grzejny tylnej szyby; 80 — oświetlenie wnętrza kopuły; 81 - włącznik oświetlenia bagażnika; 82 - lampka oświetlenia bagażnika; 82 - lampka oświetlenia bagażnika; 83 - złącze oświetlenia bagażnika; 84 - czujnik poziomu paliwa; 85 - punkt połączenia z «waga»; 86 - oświetlenie prawej tablicy rejestracyjnej; 87 - oświetlenie tablicy rejestracyjnej lewej; 88 - światło tylne lewe: a - kierunkowskaz; b - czerwona lampka sygnalizacyjna; c - lampka światła cofania; d - światło stopu; e - tylne światło przeciwmgielne; 89 - prawe tylne światło a - kierunkowskaz, b - czerwona lampka sygnalizacyjna; c - lampka światła cofania; d - światło stopu; 90 - rozrusznik gaźnika przedniego3); 91 - rozrusznik tylnego gaźnika3); 92 - punkt połączenia z «waga» na ciele; 93 - punkt połączenia z «waga» na silniku; 94 — gniazdo elementu grzewczego tylnej szyby; 95 - punkt połączenia z «waga»; 96 - blok termiczny przekaźnika czasowego4); 97 - termiczny przekaźnik czasowy4); 98 - uruchomienie wtryskiwacza4); 99 - złącze rozrusznika przedniego5); 100 - złącze rozrusznika tylnego gaźnika6); 101 - regulator napięcia7).
Uwagi:
- 1) Wyposażenie dodatkowe
- 2) Do pojazdów z automatyczną skrzynią biegów
- 3) Oprócz BMW «520i»
- 4) NA «520i»
- 5) punkt połączenia z «waga» NA «520i»
- 6) NA «520i» złącze pompy paliwa
- 7) Przez BMW «525», «528»
Oznaczenie koloru drutu:
- BL - niebieski;
- BR - brązowy;
- GE - żółty;
- GR - szary;
- GN - zielony;
- RT - czerwony;
- SW - czarny;
- VI - fioletowy;
- WS- biały.
Pierwsze litery wskazują kolor samego drutu, a drugie - kolor paska na drucie
