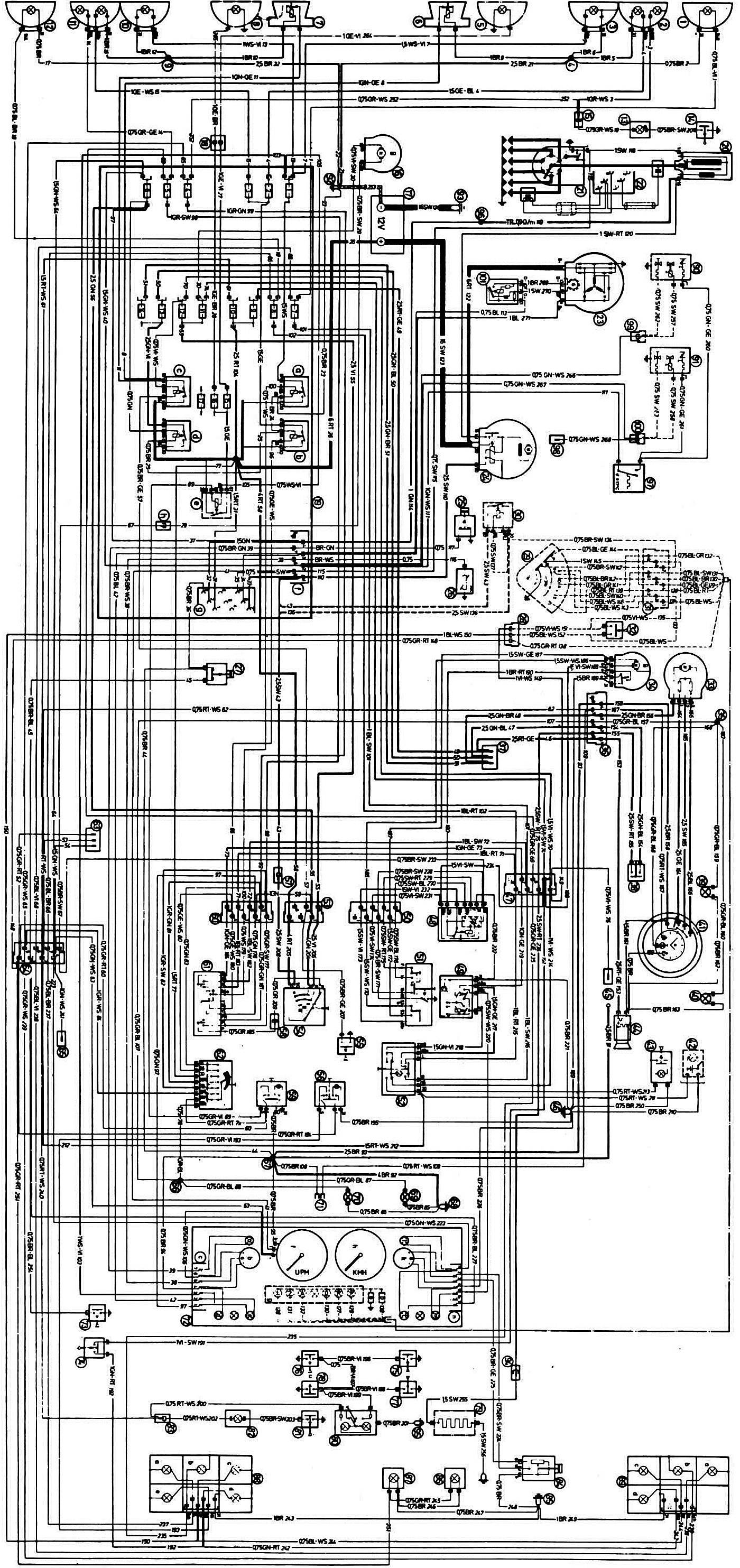

Легенда на електрическата схема
1 - преден десен мигач; 2 - десен къс фар с лампа за странично осветление; 3 - десен фар за дълги светлини; 4 - точка на връзка с "масата"; 5 - десен фар за мъгла1) ; 6 - десен звуков сигнал; 7 - ляв звуков сигнал; 8 - ляв фар за мъгла1), 9 - точка на заземяване; 10 - ляв фар за дълги светлини; 11 - ляв къс фар с лампа за странично осветление; 12 - ляв преден пътепоказател; 13 - лампа на двигателното отделение; 14 - превключвател на лампата на двигателното отделение; 15 - блок лампа на двигателното отделение; 16 - двигател за миене на предното стъкло; 17 - батерия; 18 - блок фарове за мъгла; 19 - монтажен блок: а - реле за включване на дългите светлини на фаровете; b - реле за включване на късите светлини; c - реле за включване на звукови сигнали; d - реле на веригата за зареждане на батерията; e - реле за включване на фарове за мъгла; f - съединител на двигателя; g - диагностичен блок; h - клеми за свързване на двигателя за миене на стъкло; 20 - бобина за запалване; 21 - разпределител на запалването; 22 - гнездо за свързване на тестер с проводник и сензор; 23 - генератор; 24 - стартер; 25 - сензор за предупредителна лампа за налягане на маслото; 26 - сензор за индикатор за температурата на охлаждащата течност; 27 - превключвател на контролната лампа на нивото на спирачната течност; 28 — превключвател на скоростната кутия с индикатор за включена предавка2) ; 30 - реле за активиране на стартера2) ; 31 - гнездо на превключвателя KP 2) ; 32 - превключвател за заден ход; 33 - двигател на вентилатора на нагревателя; 34 - двигател на чистачките на предното стъкло; 35 - точка на запояване "58b"; 36 - конектор на централната конзола; 37 - клеми за свързване на електрически двигатели за електрически прозорци, антени и люк; 38 - превключвател за отопление на задното стъкло; 39.40 - лампи за подсветка на превключватели за управление на нагревателя; 41 - превключвател за управление на нагревателя: a - опция с часовник; b - опция с подсветка на часовника; 42 — лампа за осветяване на картата1) ; 43 - лампа за осветяване на кутия за стоки; 44 - запалка; 45 - радио; 46 - точка на връзка с "масата"; 47 - съединител; 48 - реле-прекъсвач чистачка на предното стъкло; 49 - реле-прекъсвач за пътепоказатели и аларми; 50 - съединител на превключвателя на чистачките на предното стъкло; 51 - ключ за чистачките на предното стъкло; 52 - алармен ключ; 53 - съединител на ключа за запалване; 54 - ключ за запалване; 55 - превключвател на клаксон; 56 - превключвател на задните фарове за мъгла; 57 - контакт "50" устройство против кражба; 58 - контакт "P" на ключа за запалване; 59 - превключвател на фара за мъгла; 60 - конектор за превключване на пътепоказатели и фарове; 61 - превключвател за пътепоказатели и фарове; 62 - ключ за външно осветление; 63 - блок с три щепсела; 64 - конектор "1"; 65 - клеми за свързване на електрическата горивна помпа; 66 - точка на запояване "58b"; 67 - точка на запояване "31"; 68 - точка на връзка с "масата"; 69 - осветителна лампа "1"; 70 - осветителна лампа "2"; 71 - клема за свързване на часовника; 72 - инструментална група: а - предупредителна лампа за налягане на маслото; b - манометър за температурата на охлаждащата течност; c - съединител; d - контролна лампа (синя) за включване на дългите светлини; e - контролна лампа (червена) на заряда на батерията; f - тахометър; g - индикатор на включената предавка KP2): "R" - бяла контролна лампа; "R" - контролна лампа с червен цвят; "O" - бяла контролна лампа; "А" - контролна лампа със зелен цвят; "1" - контролна лампа зелена; "2" - контролна лампа зелена; h - скоростомер; i - контролна лампа на резерва на гориво; k - индикатор за гориво; l - лампа за контрол на нивото на спирачната течност; m - контролна лампа на пътепоказателите; n - съединител; o - допълнително съпротивление; p - допълнително съпротивление; 73 - превключвател на контролната лампа за включване на ръчната спирачка; 74 - превключвател на спирачната светлина; 75 - превключвател за таванно осветление в багажника на дясната предна врата; 76 - превключвател за осветление на тавана в багажника на предната лява врата; 77 - превключвател за таванно осветление в багажника на задната дясна врата; 78 - превключвател за таванно осветление в багажника на лявата задна врата; 79 - нагревателен елемент на задното стъкло; 80 — куполно вътрешно осветление; 81 - ключ за осветление на багажното отделение; 82 - лампа за осветление на багажното отделение; 82 - лампа за осветление на багажното отделение; 83 - конектор за осветление на багажното отделение; 84 - сензор за нивото на горивото; 85 - точка на връзка с "масата"; 86 - дясна светлина на регистрационния номер; 87 - ляво осветление на регистрационния номер; 88 - лява задна светлина: а - пътепоказател; b - червена сигнална светлина; c - лампа за заден ход; d - стоп лампа; e - задна светлина за мъгла; 89 - дясна задна светлина a - пътепоказател, b - червена сигнална светлина; c - лампа за заден ход; d - стоп лампа; 90 - преден карбураторен стартер 3) ; 91 - заден карбураторен стартер 3) ; 92 - точка на връзка с "масата" на тялото; 93 - точка на свързване с "масата" на двигателя; 94 - гнездо на елемента за отопление на задното стъкло; 95 - точка на връзка с "масата"; 96 - блок термично реле за време 4) ; 97 - термично реле за време 4) ; 98 - пусков инжектор4) ; 99— конектор за преден стартер 5) ; 100 - съединител на стартера на задния карбуратор 6) ; 101 - регулатор на напрежение 7) .
Бележки:
- 1) Аксесоари
- 2) За автомобили с автоматична скоростна кутия
- 3) С изключение на BMW "520i"
- 4) На "520i"
- 5) Точка за заземяване на 520i
- 6) На конектора на електрическата горивна помпа "520i"
- 7) На BMW "525", "528"
Код на цвета на кабела:
- BL - синьо;
- BR - кафяво;
- GE - жълто;
- GR - сиво;
- GN - зелено;
- RT - червено;
- SW - черен;
- VI - лилаво;
- WS е бял.
Първите букви показват цвета на самата жица, а втората - цвета на лентата върху жицата
