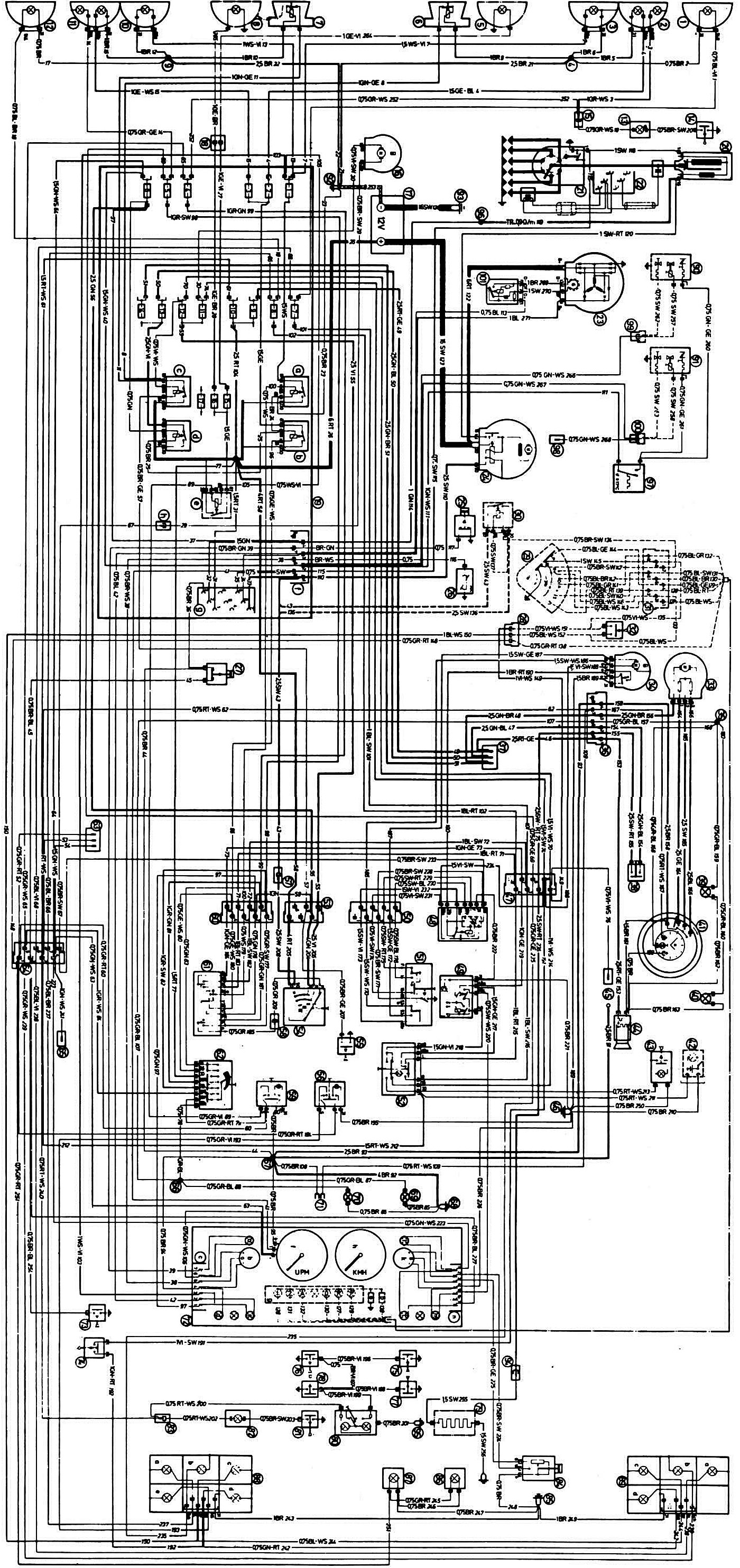

Legenda schemei electrice
1 - semnalizator dreapta fata; 2 - far de mers dreapta cu lampă laterală; 3 - far dreapta faza lunga; 4 - punct de conectare cu «greutate»; 5 - lampă de ceață dreapta1); 6 - semnal sonor drept; 7 - semnal sonor stâng; 8 - lampă de ceață stânga1), 9 - punct de conectare cu «greutate»; 10 - far stanga faza lunga; 11 - far stânga cu lumină laterală; 12 - indicator de direcție față stânga; 13 - lampă compartiment motor; 14 - comutator lămpi compartiment motor; 15 - bloc lampa compartiment motor; 16 - motor spalator parbriz; 17 - baterie; 18 - bloc luminile de ceață; 19 - bloc de montaj: a - releu pentru aprinderea faza lungă a farurilor; b - releu pentru aprinderea farurilor de drum; c - releu pentru pornirea semnalelor sonore; d - releu circuit de încărcare a bateriei; e - releu pentru aprinderea farurilor de ceață; f - conector motor; g - bloc de diagnostic; h - terminale pentru conectarea motorului spălătorului de sticlă; 20 - bobina de aprindere; 21 - distribuitor de aprindere; 22 - priză pentru conectarea unui tester cu un fir și un senzor; 23 - generator; 24 - starter; 25 - senzor lampa de avertizare presiune ulei; 26 - senzor indicator temperatură lichid de răcire; 27 — comutatorul lămpii de control al nivelului lichidului de frână; 28 - comutator cutie de viteze cu indicator de viteză2); 30 - releu de activare demaror2); 31 - cutia de viteze comutator priza2); 32 - comutator lumini marşarier; 33 - motor ventilator încălzire; 34 - motor stergator parbriz; 35 - punct de lipit «58b»; 36 - conectorul consolei centrale; 37 - terminale pentru conectarea motoarelor electrice pentru geamuri electrice, antene și trapă; 38 - comutator incalzire luneta; 39,40 - lămpi de iluminare din spate pentru comutatoarele de comandă a încălzitorului; 41 - comutator de control al încălzirii: a - opțiune cu ceas; b - opțiune cu iluminare de fundal ceas; 42 - lampă de iluminare a hărții1); 43 — o lampă de iluminare a unei cutii de articole; 44 - brichetă; 45 - radio; 46 - punct de conectare cu «greutate»; 47 - conector; 48 - ștergător de parbriz întrerupător releu; 49 - întrerupător de relee pentru semnalizatoare de direcție și alarme; 50 - conector comutator ștergător parbriz; 51 - comutator stergator parbriz; 52 - comutator de alarma; 53 - conector comutator de contact; 54 - comutator de contact; 55 - comutator claxon; 56 - comutator lumini de ceață spate; 57 - contact «50» dispozitiv antifurt; 58 - contact «R» comutator de aprindere; 59 - comutator lămpi de ceață; 60 - conector comutator pentru semnalizatoare de direcție și faruri; 61 - comutator pentru semnalizatoare de directie si faruri; 62 - întrerupător de iluminat exterior; 63 - bloc cu trei prize; 64 - conector «1»; 65 - terminale pentru conectarea pompei electrice de combustibil; 66 - punct de lipit «58b»; 67 - punct de lipit «31»; 68 - punct de conectare cu «greutate»; 69 - lampă de iluminat «1»; 70 - lampă de iluminat «2»; 71 - terminal pentru conectarea ceasului; 72 - tabloul de bord: a - lampa de avertizare presiune ulei; b - indicator de temperatură a lichidului de răcire; c - conector; d - lampă de control (de culoare albastră) aprinderea farurilor pentru faza lungă; e - lampă de control (roșu) încărcare baterie; f - turometru; g - indicator al vitezei incluse KP2): «R» — o lampă de control de culoare albă; «R» — o lampă de control de culoare roșie; «DESPRE» — o lampă de control de culoare albă; «A» — o lampă de control de culoare verde; «1» — o lampă de control de culoare verde; «2» — o lampă de control de culoare verde; h - vitezometru; i — o lampă de control a unei rezerve de combustibil; k - indicator de combustibil; l - lampă de control al nivelului lichidului de frână; m - lampă de control a indicatoarelor de direcție; n - conector; o - rezistenta suplimentara; p - rezistență suplimentară; 73 - comutatorul lămpii de control pentru pornirea frânei de mână; 74 - comutator lumini de frana; 75 - întrerupător pentru plafoniere în raftul ușii din dreapta din față; 76 - întrerupător pentru plafoniere în raftul ușii din față din stânga; 77 - întrerupător pentru plafoniere în raftul ușii spate dreapta; 78 - întrerupător pentru plafoniere în raftul ușii din spate stânga; 79 - element de încălzire a lunetei; 80 — iluminat interior cupolă; 81 - comutator iluminare portbagaj; 82 - lampă de iluminat portbagaj; 82 - lampă de iluminat portbagaj; 83 - conector de iluminare portbagaj; 84 - senzor de nivel de combustibil; 85 - punct de conectare cu «greutate»; 86 - lumina numerelor de inmatriculare dreapta; 87 - lumină plăcuță de înmatriculare stânga; 88 - lumina spate stanga: a - semnalizator de directie; b - semnal luminos roșu; c - lampă pentru marșarier; d - lampă de oprire; e - lampa de ceata spate; 89 - lampă spate dreapta a - semnalizator de direcție, b - semnalizare roșie; c - lampă pentru marșarier; d - lampă de oprire; 90 - demaror carburator fata3); 91 - demaror carburator spate3); 92 - punct de legătură cu «greutate» pe corp; 93 - punct de conectare cu «greutate» pe motor; 94 - o priză a unui element de încălzire a sticlei din spate; 95 - punct de conectare cu «greutate»; 96 - blocați releul de timp termic4); 97 - releu de timp termic4); 98 - pornire injector4); 99 - conector demaror frontal5); 100 - conector demaror carburator spate6); 101 - regulator de tensiune7).
Note:
- 1) Echipament optional
- 2) Pentru vehicule cu transmisie automată
- 3) În afară de BMW «520i»
- 4) Pe «520i»
- 5) punct de legătură cu «greutate» pe «520i»
- 6) Pe «520i» conectorul pompei de combustibil
- 7) De la BMW «525», «528»
Denumirea culorii firului:
- BL - albastru;
- BR - maro;
- GE - galben;
- GR - gri;
- GN - verde;
- RT - roșu;
- SW - negru;
- VI - violet;
- WS - alb.
Primele litere indică culoarea firului în sine, iar a doua - culoarea benzii de pe fir
