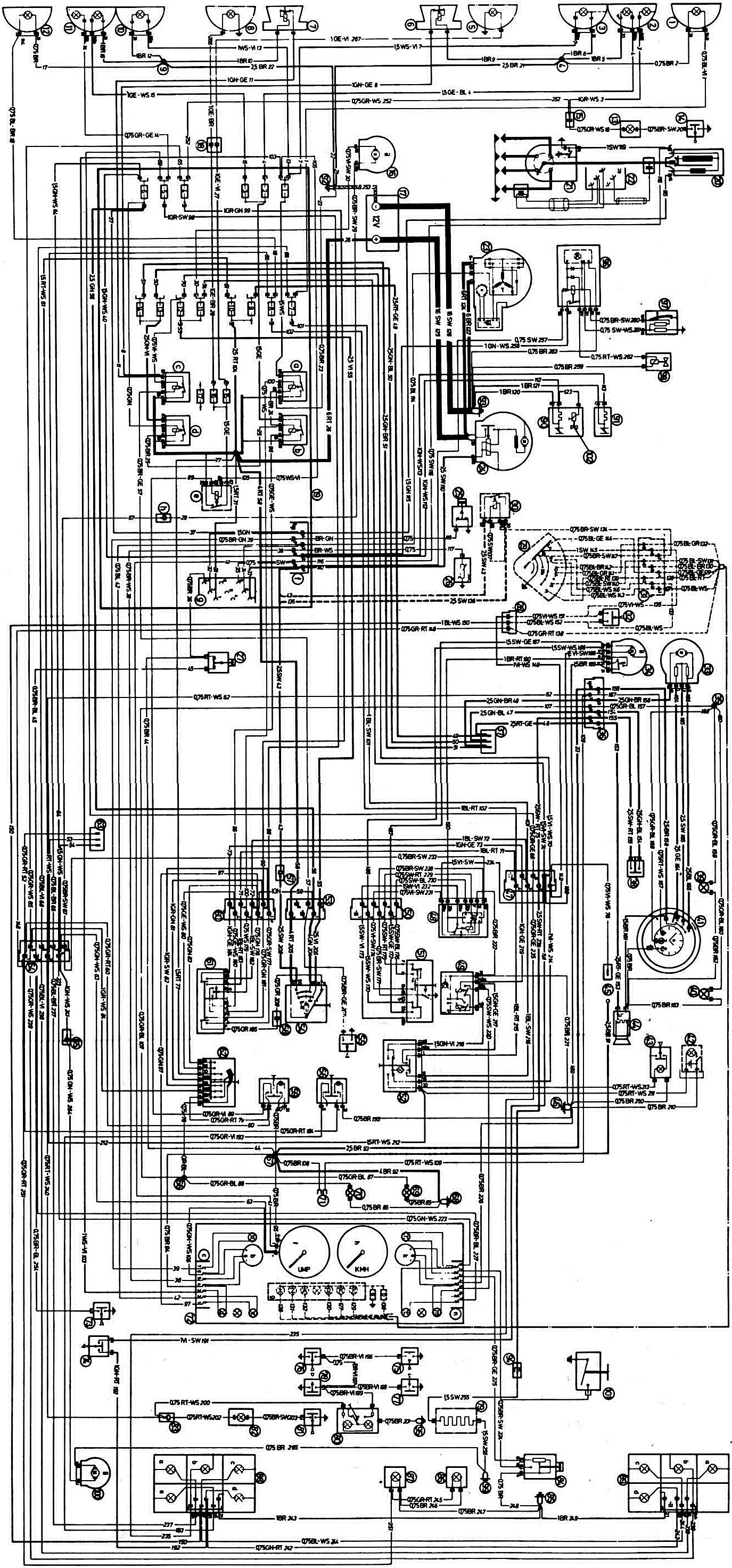

Legenda schemei echipamentelor electrice
1 - Semnalizator dreapta fata; 2 - far dreapta faza scurta cu bec lateral; 3 - far dreapta faza lunga; 4 — punct de conexiune cu "greutate"; 5 - far ceata dreapta1); 6 - semnal sonor drept; 7 - corn stâng; 8 - far de ceață stânga1), 9 — punct de conexiune cu "greutate"; 10 - Far stanga faza lunga; 11 — far stânga fază scurtă cu bec lateral; 12 - Semnalizator fata stanga; 13 — lampă sub capotă; 14 — comutatorul lămpii de sub capotă; 15 — soclu pentru lampă sub capotă; 16 — motor de spălare a parbrizului; 17 — baterie; 18 — bloc far de ceață; 19 — bloc de montaj: a — releu far faza lungă; b — releu far faza scurtă; c — releu pentru pornirea semnalelor sonore; d — releu circuit de încărcare a bateriei; e — releu lumini de ceață; f — conector motor; g — priză de diagnosticare; h — bornele pentru conectarea motorului de spălare a parbrizului; 20 — bobina de aprindere; 21 — distribuitor de aprindere; 22 - priză pentru conectarea unui tester cu un fir și un senzor; 23 - generator; 24 — starter; 25 — senzor luminos de avertizare presiune ulei; 26 — senzorul indicator al temperaturii lichidului de răcire; 27 — comutatorul lămpii indicator pentru nivelul lichidului de frână; 28 — comutator schimbător de viteze cu indicator de viteză2); 30 — releu demaror2); 31 — conector comutator cutie de viteze2); 32 - Comutator lumini marşarier; 33 — motor electric ventilator încălzitor; 34 - Motor ștergător parbriz; 35 - punct de lipit "58b"; 36 — conector consola centrală; 37 — terminale pentru conectarea motoarelor electrice pentru ridicătoare de geamuri, antenă și trapă; 38 — comutator de încălzire a lunetei; 39,40 — lămpi de iluminare a comutatorului de comandă a încălzitorului; 41 — comutator de control al încălzirii: a — opțiune cu ceas; b — opțiune cu iluminare din spate a ceasului; 42 — lampă de iluminat hartă1); 43 — lampă de iluminat torpedo; 44 — brichetă; 45 - receptor radio; 46 — punct de conexiune cu "greutate"; 47 — conector; 48 — Releu ștergător parbriz; 49 — releu intermitent pentru semnalizatoare de direcție și lumini de avarie; 50 — Conector comutator ștergător de parbriz; 51 - Comutator ștergător parbriz; 52 — comutator de avarie; 53 — conector de contact; 54 - comutator de contact; 55 - Comutator semnal sonor; 56 — Comutator lumini de ceață spate; 57 — contact "50" al dispozitivului antifurt; 58 — contactul "P" al contactului; 59 - Comutator lumini de ceață; 60 — conector pentru semnalizare și comutator faruri; 61 — indicatorul de direcție și comutatorul farurilor; 62 - Întrerupător de iluminat extern; 63 - priză cu trei prize; 64 — conector "1"; 65 — terminale pentru conectarea pompei electrice de combustibil; 66 - punct de lipit "58b"; 67 - punct de lipit "31"; 68 — punct de conexiune cu "greutate"; 69 — lampă de iluminat "1"; 70 — lampă de iluminat "2"; 71 — terminal pentru conectarea ceasului; 72 — panoul de instrumente: a — lampă de avertizare a presiunii uleiului; b — indicator de temperatură a lichidului de răcire; c — conector; d — lampă de control (culoare albastră) aprinderea farurilor cu faza lungă; e — lampă de control (culoare roșie) încărcarea bateriei; f — turometru; g — indicator de viteză KP2): "P" — lampă de control albă; "R" – indicator luminos roșu; "O" - lampă de control albă; "A" - lampă de control verde; "1" - lampă de control verde; "2" - lampă de control verde; h — vitezometru; i — lampa indicatoare pentru rezerva de combustibil; k — indicator de nivel al combustibilului; l — lampa de control al nivelului lichidului de frână; m — lampă indicatoare de direcție; n — conector; o - rezistență suplimentară; p — rezistență suplimentară; 73 — Comutator lămpi indicatoare frână de parcare; 74 - Comutator lumini de frână; 75 — întrerupător de plafon în stâlpul ușii din dreapta față; 76 — întrerupător pentru plafoniere în stâlpul ușii din față din stânga; 77 — întrerupător pentru plafoniere în stâlpul ușii din spate drept; 78 — comutator de plafon în stâlpul portierei din spate stânga; 79 — element de încălzire a lunetei; 80 — lumina interioară; 81 — Comutator de lumină portbagaj; 82 — lumina portbagaj; 82 — lumina portbagaj; 83 — conector iluminare portbagaj; 84 — senzor de nivel de combustibil; 85 — punct de conexiune cu "greutate"; 86 - Lumină dreapta plăcuței de înmatriculare; 87 - lumină plăcuță de înmatriculare stânga; 88 — lumina spate stânga: a — semnalizator de direcție; b — semnal luminos roșu; c — lampă cu lumină inversă; d — bec de frână; e — far de ceață spate; 89 - lumina spate dreapta a - semnalizator de directie, b - lumina rosie de semnalizare; c — lampă cu lumină inversă; d — bec de frână; 90 - Dispozitiv de pornire carburator fata3); 91 - Dispozitiv de pornire carburator spate3); 92 — punct de conectare la masă pe corp; 93 - punct de conectare la masă pe motor; 94 — Conector element de încălzire a lunetei; 95 — punct de conexiune cu "greutate"; 96 — bloc de relee de timp termic4); 97 - Releu de timp termic4); 98 - duza de pornire4); 99 — Conector demaror frontal5); 100 — Conector demaror carburator spate6); 101 - regulator de tensiune7).
Note:
- 1) Echipament suplimentar
- 2) Pentru mașini cu transmisie automată
- 3) Cu excepția BMW "520i"
- 4) Pe "520i"
- 5) Punct de conectare la pământ pe "520i"
- 6) Pe conectorul pompei de combustibil "520i"
- 7) Pe BMW "525", "528"
Denumirea culorii firului:
- BL — albastru;
- BR — maro;
- GE - galben;
- GR — gri;
- GN - verde;
- RT - roșu;
- SW - negru;
- VI - violet;
- WS - alb.
Primele litere indică culoarea firului în sine, iar a doua literă indică culoarea dungii de pe fir
