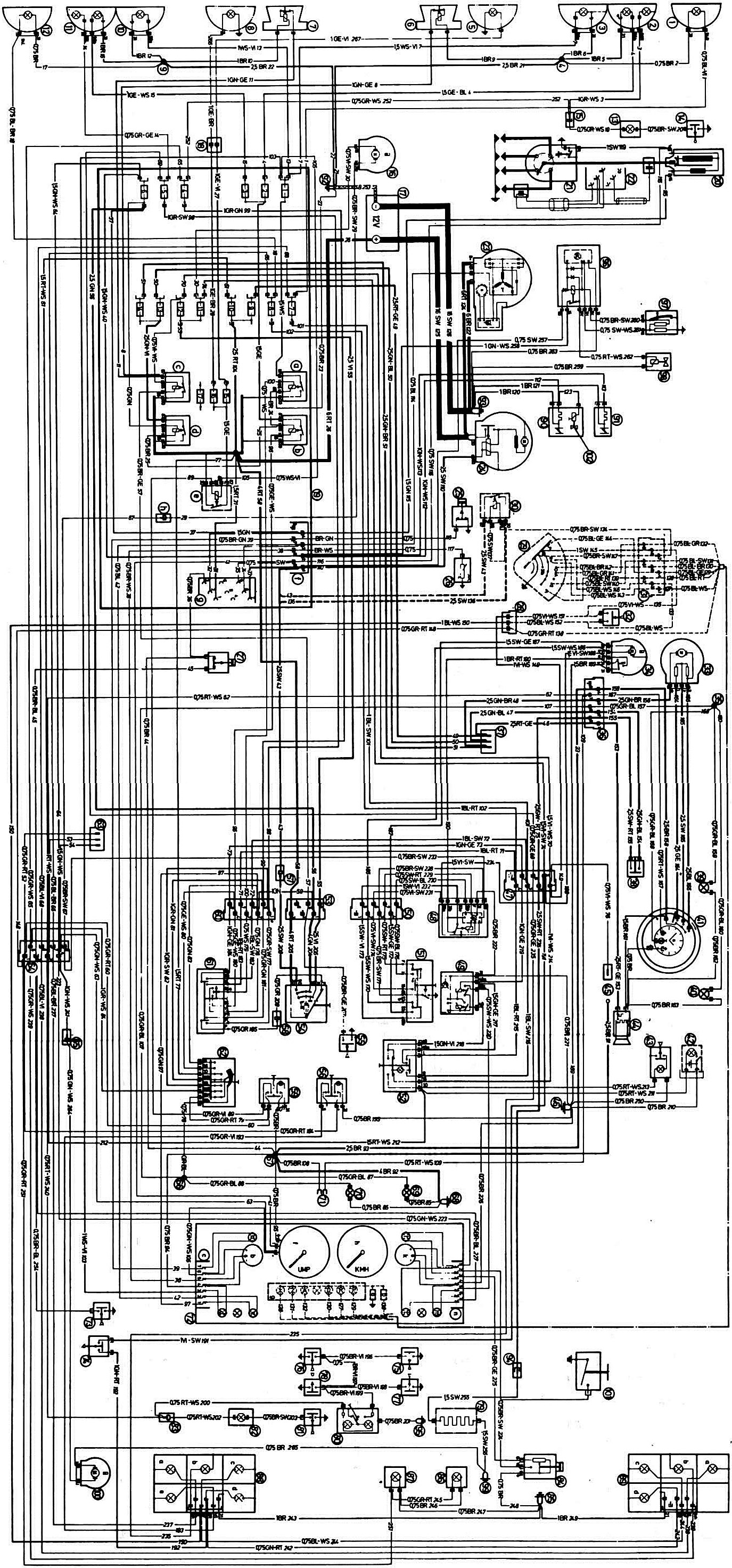

Електрическа схема на автомобили «518», «520», «520A» и «520i» (BMW 5 Series E12)

Легенда на схемата на електрическото оборудване

1 - Преден десен мигач; 2 - десен фар за къси светлини със странична крушка; 3 - десен фар за дълги светлини; 4 — до-точка връзки с "маса"; 5 - дясна светлина за мъгла¹⁾; 6 - десен звуков сигнал; 7 - ляв рог; 8 - лява светлина за мъгла¹⁾, На 9 — до-точка връзки с "маса"; 10 - Ляв фар за дълги светлини; 11 — ляв фар за къси светлини със странична крушка; 12 - Преден ляв мигач; 13 — лампа под капака; 14 — превключвател на лампата под капака; 15 — гнездо за лампа под капака; 16 — двигател за миене на предното стъкло; 17 — батерия; 18 — блок на фара за мъгла; 19 — монтажен блок: а — реле за дълги светлини; b — реле за къси светлини на фаровете; в — реле за включване на звукови сигнали; d — реле на веригата за зареждане на батерията; e — реле за фарове за мъгла; f — съединител на двигателя; g — диагностичен контакт; h — клеми за свързване на двигателя за миене на предното стъкло; 20 — бобина за запалване; 21 — разпределител на запалването; 22 - гнездо за свързване на тестер с проводник и сензор; 23 - генератор; 24 — стартер; 25 — сензор за предупредителна светлина за налягането на маслото; 26 — сензор за измерване на температурата на охлаждащата течност; 27 — превключвател на индикаторната лампа за нивото на спирачната течност; 28 — превключвател за превключване на скоростите с индикатор за предавките²⁾; 30 — реле на стартера²⁾; 31 — съединител на превключвателя на скоростната кутия²⁾; 32 - Превключвател на светлините за заден ход; 33 — електрически двигател на вентилатора на нагревателя; 34 - Мотор на чистачките на предното стъкло; 35 - точка на запояване "58b"; 36 — конектор на централната конзола; 37 — клеми за свързване на електрически двигатели за повдигачи на прозорци, антена и люк; 38 — ключ за отопление на задното стъкло; 39,40 — лампи за осветление на превключвателя за управление на нагревателя; 41 — превключвател за управление на нагревателя: а — опция с часовник; b — опция с подсветка на часовника; 42 — лампа за осветяване на картата¹⁾; 43 — лампа за осветление на жабката; 44 — запалка; 45 - радиоприемник; 46 — до-точка връзки с "маса"; 47 — конектор; 48 — Реле за чистачки на предното стъкло; 49 — мигащо реле за пътепоказатели и аварийни светлини; 50 — Съединител на превключвателя на чистачките на предното стъкло; 51 - Превключвател на чистачките на предното стъкло; 52 — ключ за предупреждение за опасност; 53 — съединител на ключа за запалване; 54 - ключ за запалване; 55 - Превключвател за звуков сигнал; 56 — Превключвател на задните фарове за мъгла; 57 — контакт "50" на устройството против кражба; 58 — контакт "P" на ключа за запалване; 59 - Превключвател за фарове за мъгла; 60 — конектор за мигач и ключ за фарове; 61 — пътепоказател и превключвател на фаровете; 62 - Ключ за външно осветление; 63 - контакт с три щепсела; 64 — конектор "1"; 65 — клеми за свързване на горивната електрическа помпа; 66 - точка на запояване "58b"; 67 - точка на запояване "31"; 68 — до-точка връзки с "маса"; 69 - осветителна лампа "1"; 70 - осветителна лампа "2"; 71 — терминал за свързване на часовника; 72 — арматурно табло: а — предупредителна лампа за налягането на маслото; б — индикатор за температурата на охлаждащата течност; c — съединител; d — контролна лампа (син цвят) включване на дълги светлини; д — контролна лампа (червен цвят) заряд на батерията; f — тахометър; g — индикатор за предавка KP2): "P" — бяла контролна лампа; "R" — червен светлинен индикатор; "O" - бяла контролна лампа; "А" - зелена контролна лампа; "1" - зелена контролна лампа; "2" - зелена контролна лампа; h — скоростомер; i — индикаторна лампа за резерва на гориво; k — индикатор за нивото на горивото; l — индикаторна лампа за нивото на спирачната течност; m — пътепоказателна лампа; n — съединител; o - допълнително съпротивление; p — допълнително съпротивление; 73 — Превключвател на индикаторната лампа на ръчната спирачка; 74 - Превключвател на спирачната светлина; 75 — превключвател за таванно осветление в колоната на предната дясна врата; 76 — превключвател за таванно осветление в лявата колона на предната врата; 77 — превключвател за осветление на тавана в колоната на задната дясна врата; 78 — превключвател за осветление на тавана в колоната на задната лява врата; 79 — нагревателен елемент на задното стъкло; 80 — вътрешно осветление; 81 — Превключвател за осветлението на багажното отделение; 82 — светлина на багажното отделение; 82 — светлина на багажното отделение; 83 — конектор за осветление на багажника; 84 - датчик за нивото на горивото; 85 — до-точка връзки с "маса"; 86 - Осветление на дясна регистрационна табела; 87 - ляво осветление на регистрационния номер; 88 — задна лява светлина: а — пътепоказател; b — червена сигнална светлина; c — лампа за заден ход; г — крушка за спирачна светлина; д — задна светлина за мъгла; 89 - дясна задна светлина a - пътепоказател, b - червена сигнална светлина; c — лампа за заден ход; г — крушка за спирачна светлина; 90 - Устройство за стартиране на предния карбуратор³⁾; 91 - Задно устройство за стартиране на карбуратора³⁾; 92 — точка на заземяване на тялото; 93 - точка на заземяване на двигателя; 94 — Съединител на нагревателния елемент на задното стъкло; 95 — до-точка връзки с "маса"; 96 — блок на термично реле за време⁴⁾; 97 - Термично реле за време⁴⁾; 98 - стартова дюза⁴⁾; 99 — Съединител на стартера на предния стартер⁵⁾; 100 — Съединител на стартера на задния карбуратор⁶⁾; 101 - регулатор на напрежението⁷⁾.

Бележки:

• 1) Допълнително оборудване
• 2) За автомобили с автоматична трансмисия
• 3) С изключение на BMW "520i"
• 4) На "520i"
• 5) Точка за заземяване на "520i"
• 6) На конектора на горивната помпа "520i"
• 7) На BMW "525", "528"

Обозначение на цвета на проводника:

• BL — синьо;
• BR — кафяво;
• GE - жълто;
• GR — сив;
• GN - зелено;
• RT - червено;
• SW - черен;
• VI - лилаво;
• WS — бяло.

Първите букви показват цвета на самата жица, а вторите букви показват цвета на лентата върху телта
