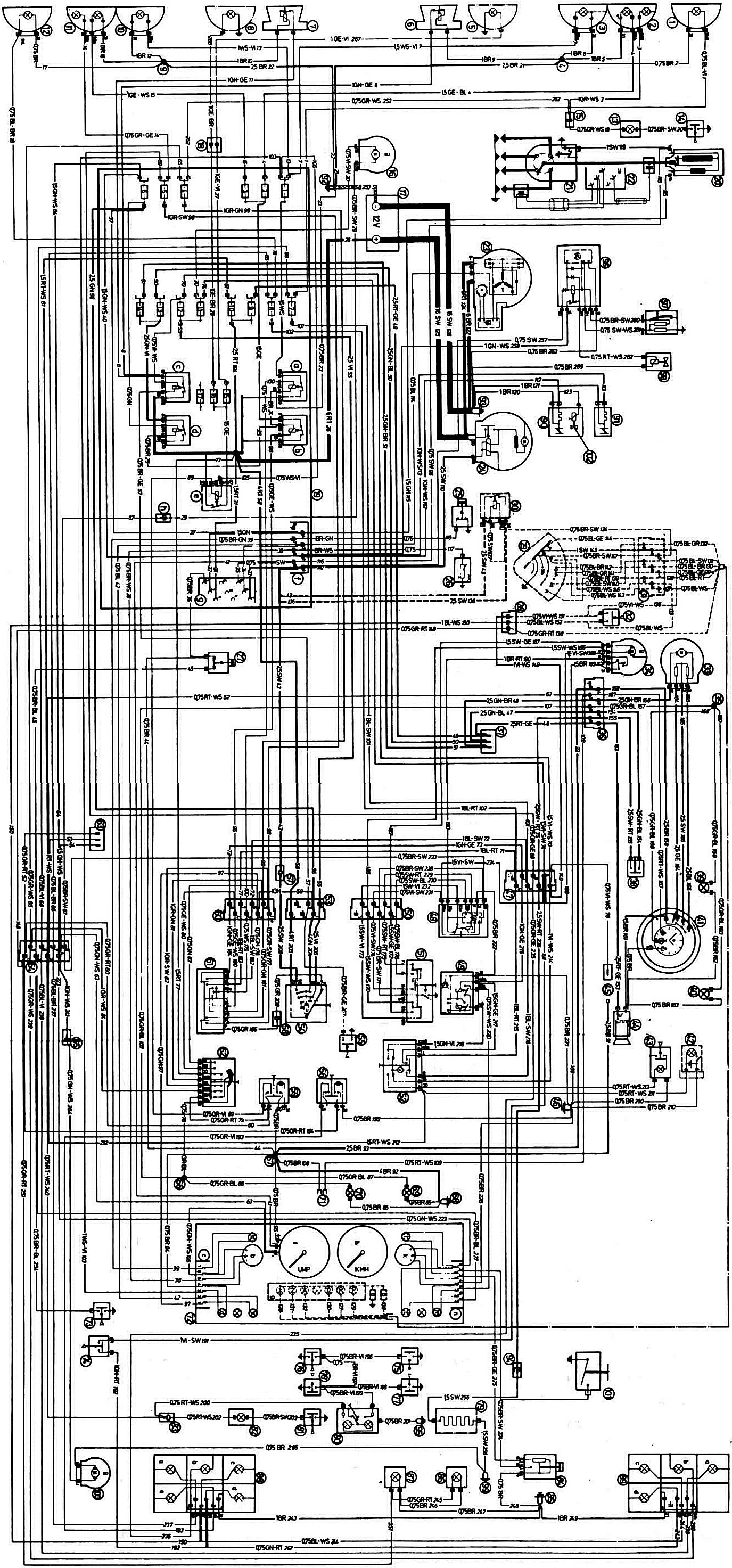

Elektromos diagram jelmagyarázata
1 - jobb első irányjelző; 2 - jobb tompított fényszóró oldalsó lámpával; 3 - jobb oldali távolsági fényszóró; 4 - csatlakozási pont «súly»; 5 - jobb ködlámpa1); 6 - jobb hangjelzés; 7 - bal oldali hangjelzés; 8 - bal ködlámpa1), 9 - csatlakozási pont -val «súly»; 10 - bal oldali távolsági fényszóró; 11 - bal tompított fényszóró oldalsó lámpával; 12 - bal első irányjelző; 13 - motortér lámpa; 14 - motortér lámpa kapcsoló; 15 - blokk motortér lámpa; 16 - szélvédőmosó motor; 17 - akkumulátor; 18 - blokk ködlámpák; 19 - szerelőblokk: a - relé a fényszórók távolsági fényének bekapcsolásához; b - relé a tompított fényszórók bekapcsolásához; c - relé a hangjelzések bekapcsolásához; d - akkumulátortöltő áramkör relé; e - relé a ködlámpák bekapcsolásához; f - motor csatlakozó; g - diagnosztikai blokk; h - sorkapcsok az üvegmosó motorjának csatlakoztatásához; 20 - gyújtótekercs; 21 - gyújtáselosztó; 22 - aljzat a teszter vezetékkel és érzékelővel történő csatlakoztatásához; 23 - generátor; 24 - indító; 25 - olajnyomás figyelmeztető lámpa érzékelő; 26 - hűtőfolyadék hőmérséklet-jelző érzékelő; 27 - a fékfolyadék szintjét jelző ellenőrző lámpa kapcsolója; 28 - sebességváltó kapcsoló fokozatjelzővel2); 30 - indító indító relé2); 31 - dugós kapcsoló hajtómű2); 32 - hátrameneti lámpa kapcsoló; 33 - fűtőventilátor motor; 34 - ablaktörlő motor; 35 - forrasztási pont «58b»; 36 - a középkonzol csatlakozója; 37 - elektromos ablakemelők, antennák és napfénytető elektromos motorjainak csatlakoztatására szolgáló terminálok; 38 - hátsó ablak fűtés kapcsoló; 39,40 - háttérvilágítású lámpák a fűtésvezérlő kapcsolókhoz; 41 - fűtésvezérlő kapcsoló: a - opció órával; b - opció óra háttérvilágítással; 42 - térkép világító lámpa1); 43 — egy edénydoboz világítólámpája; 44 - szivargyújtó; 45 - rádió; 46 - csatlakozási pont «súly»; 47 - csatlakozó; 48 - relé-megszakító ablaktörlő; 49 - relé-megszakító irányjelzők és riasztók számára; 50 - ablaktörlő kapcsoló csatlakozója; 51 - ablaktörlő kapcsoló; 52 - riasztókapcsoló; 53 - gyújtáskapcsoló csatlakozója; 54 - gyújtáskapcsoló; 55 - kürt kapcsoló; 56 - hátsó ködlámpa kapcsoló; 57 - kapcsolat «50» lopásgátló eszköz; 58 - kapcsolat «R» gyújtáskapcsoló; 59 - ködlámpa kapcsoló; 60 - kapcsolócsatlakozó irányjelzők és fényszórók számára; 61 - irányjelzők és fényszórók kapcsolója; 62 - kültéri világítás kapcsoló; 63 - háromdugós blokk; 64 - csatlakozó «1»; 65 - kapcsok az elektromos üzemanyag-szivattyú csatlakoztatásához; 66 - forrasztási pont «58b»; 67 - forrasztási pont «31»; 68 - csatlakozási pont «súly»; 69 - világító lámpa «1»; 70 - világító lámpa «2»; 71 - terminál az óra csatlakoztatásához; 72 - műszercsoport: a - olajnyomás figyelmeztető lámpa; b - hűtőfolyadék hőmérséklet mérő; c - csatlakozó; d - ellenőrző lámpa (kék színű) a távolsági fényszórók bekapcsolása; e - ellenőrző lámpa (Piros) akkumulátortöltő; f - fordulatszámmérő; g - a mellékelt sebességváltó KP2 jelzője): «R» — fehér színű ellenőrző lámpa; «R» — piros színű ellenőrző lámpa; «RÓL RŐL» — fehér színű ellenőrző lámpa; «A» — zöld színű ellenőrző lámpa; «1» — zöld színű ellenőrző lámpa; «2» — zöld színű ellenőrző lámpa; h - sebességmérő; i – üzemanyag-tartalék ellenőrző lámpája; k - üzemanyagszint-jelző; l - fékfolyadékszint-ellenőrző lámpa; m - irányjelző lámpa; n - csatlakozó; o - további ellenállás; p - további ellenállás; 73 - az ellenőrző lámpa kapcsolója a rögzítőfék bekapcsolásához; 74 - féklámpa kapcsoló; 75 - mennyezeti lámpa kapcsoló a jobb első ajtó állványában; 76 - mennyezeti lámpakapcsoló a bal első ajtó állványában; 77 - mennyezeti lámpakapcsoló a jobb hátsó ajtó állványában; 78 - mennyezeti lámpa kapcsoló a bal hátsó ajtó állványában; 79 - hátsó ablak fűtőelem; 80 — kupola belső világítás; 81 - csomagtérvilágítás kapcsolója; 82 - csomagtérvilágítás lámpa; 82 - csomagtérvilágítás lámpa; 83 - csomagtérvilágítás csatlakozója; 84 - üzemanyagszint-érzékelő; 85 - csatlakozási pont «súly»; 86 - jobb rendszámtábla lámpa; 87 - bal rendszámtábla lámpa; 88 - bal hátsó lámpa: a - irányjelző; b - piros jelzőlámpa; c - tolatólámpa; d - féklámpa; e - hátsó ködlámpa; 89 - jobb hátsó lámpa a - irányjelző, b - piros jelzőlámpa; c - tolatólámpa; d - féklámpa; 90 - első karburátor indító3); 91 - hátsó karburátor indító3); 92 - csatlakozási pont «súly» a testen; 93 - csatlakozási pont -val «súly» a motoron; 94 – a hátsó üveg fűtőelemének aljzata; 95 - csatlakozási pont «súly»; 96 - blokk termikus időrelé4); 97 - termikus időrelé4); 98 - indító befecskendező4); 99 - első indító indító csatlakozó5); 100 - hátsó karburátor indítócsatlakozója6); 101 - feszültségszabályozó7).
Megjegyzések:
- 1) Opcionális felszerelés
- 2) Automata sebességváltóval szerelt járművekhez
- 3) Kivéve a BMW-t «520i»
- 4) Tovább «520i»
- 5) csatlakozási pont -val «súly» tovább «520i»
- 6) Tovább «520i» üzemanyag-szivattyú csatlakozója
- 7) BMW-vel «525», «528»
A vezeték színének megjelölése:
- BL - kék;
- BR - barna;
- GE - sárga;
- GR - szürke;
- GN - zöld;
- RT - piros;
- SW - fekete;
- VI - lila;
- WS - fehér.
Az első betűk a huzal színét jelzik, a második pedig a huzalon lévő csík színét
