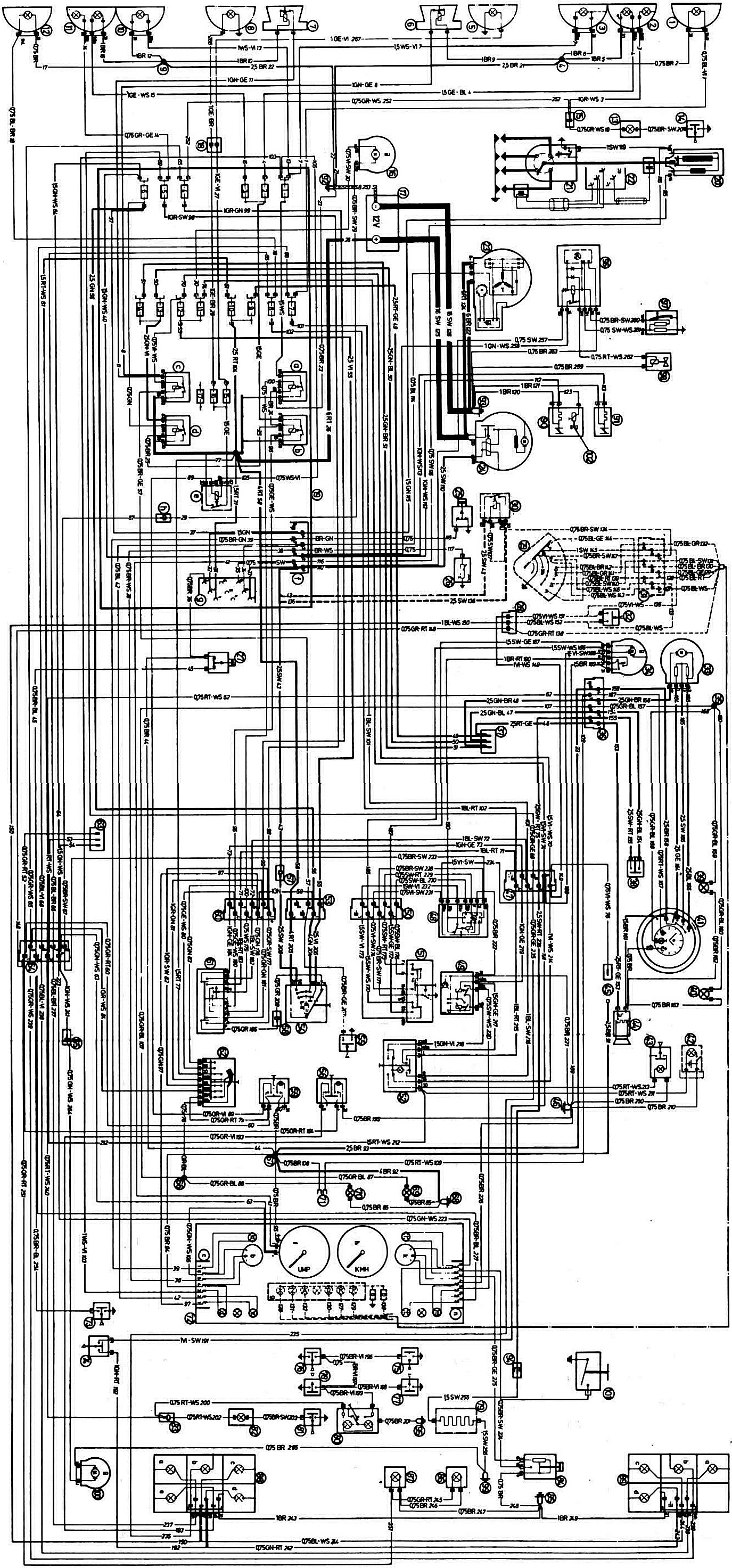

Легенда електричног дијаграма
1 - десни предњи показивач правца; 2 - десно оборено светло са лампом бочног светла; 3 - десно дуго светло; 4 - тачка везе са «тежина»; 5 - десна лампа за маглу1); 6 - десни звучни сигнал; 7 - леви звучни сигнал; 8 - лева лампа за маглу1), 9 - тачка везе са «тежина»; 10 - лево дуго светло; 11 - лево оборено светло са лампом бочног светла; 12 - леви предњи показивач правца; 13 - лампа моторног простора; 14 - прекидач лампе у моторном простору; 15 - блок лампа моторног простора; 16 - мотор за прање ветробранског стакла; 17 - батерија; 18 - блок светла за маглу; 19 - монтажни блок: а - релеј за укључивање дугог снопа фарова; б - релеј за укључивање оборених фарова; ц - релеј за укључивање звучних сигнала; д - релеј кола пуњења батерије; е - релеј за укључивање светала за маглу; ф - конектор мотора; г - дијагностички блок; х - терминали за повезивање мотора за прање стакла; 20 - калем за паљење; 21 - дистрибутер паљења; 22 - утичница за повезивање тестера са жицом и сензором; 23 - генератор; 24 - стартер; 25 - сензор лампице упозорења притиска уља; 26 - сензор индикатора температуре расхладне течности; 27 — прекидач контролне лампе нивоа кочионе течности; 28 - прекидач мењача са индикатором степена преноса2); 30 - релеј за омогућавање покретача2); 31 - утичница прекидач мењача2); 32 - прекидач за рикверц; 33 - мотор вентилатора грејача; 34 - мотор брисача ветробранског стакла; 35 - место лемљења «58b»; 36 - конектор централне конзоле; 37 - терминали за повезивање електромотора за електричне прозоре, антене и кровни отвор; 38 - прекидач за грејање задњег стакла; 39.40 - лампе позадинског осветљења за прекидаче за контролу грејача; 41 - прекидач за контролу грејача: а - опција са сатом; б - опција са позадинским осветљењем сата; 42 - лампа за осветљење карте1); 43 — лампа за осветљавање кутије са робом; 44 - упаљач за цигарете; 45 - радио; 46 - тачка везе са «тежина»; 47 - конектор; 48 - релеј-прекидач брисача; 49 - релејни прекидач за показиваче правца и аларме; 50 - конектор прекидача брисача; 51 - прекидач брисача ветробранског стакла; 52 - прекидач аларма; 53 - конектор прекидача за паљење; 54 - прекидач за паљење; 55 - прекидач сирене; 56 - прекидач задњег светла за маглу; 57 - контакт «50» уређај против крађе; 58 - контакт «Р» прекидач за паљење; 59 - прекидач светла за маглу; 60 - конектор прекидача за показиваче правца и фарова; 61 - прекидач за показиваче правца и фарова; 62 - прекидач спољашњег осветљења; 63 - блок са три утикача; 64 - конектор «1»; 65 - терминали за повезивање електричне пумпе за гориво; 66 - место лемљења «58b»; 67 - место лемљења «31»; 68 - тачка везе са «тежина»; 69 - лампа за осветљење «1»; 70 - лампа за осветљење «2»; 71 - терминал за повезивање сата; 72 - инструмент табла: а - лампица упозорења притиска уља; б - мерач температуре расхладне течности; ц - конектор; д - контролна лампа (плаве боје) укључивање дугих фарова; е - контролна лампа (Црвени) пуњење батерије; ф - тахометар; г - индикатор укљученог зупчаника КП2): «Р» — контролна лампа беле боје; «R» — контролна лампа црвене боје; «О ТОМЕ» — контролна лампа беле боје; «А» — контролна лампица зелене боје; «1» — контролна лампица зелене боје; «2» — контролна лампа зелене боје; х - брзиномјер; и — контролна лампица резерве горива; к - мерач горива; л - контролна лампица нивоа кочионе течности; м - контролна лампица показивача правца; н - конектор; о - додатни отпор; п - додатни отпор; 73 - прекидач контролне лампе за укључивање паркирне кочнице; 74 - прекидач кочионог светла; 75 - прекидач плафонског светла у сталку десних предњих врата; 76 - прекидач плафонског светла у сталку левих предњих врата; 77 - прекидач плафонског светла у сталку десних задњих врата; 78 - прекидач плафонског светла у сталку левих задњих врата; 79 - грејни елемент задњег стакла; 80 — унутрашње осветљење куполе; 81 - прекидач за осветљење пртљажника; 82 - лампа за осветљење пртљажника; 82 - лампа за осветљење пртљажника; 83 - конектор за осветљење пртљажника; 84 - сензор нивоа горива; 85 - тачка везе са «тежина»; 86 - десно светло регистарске таблице; 87 - лево светло регистарске таблице; 88 - лево задње светло: а - показивач правца; б - црвено сигнално светло; ц - лампа за вожњу уназад; д - стоп лампа; е - задње светло за маглу; 89 - десно задње светло а - показивач правца, б - црвено сигнално светло; ц - лампа за вожњу уназад; д - стоп лампа; 90 - стартер предњег карбуратора3); 91 - стартер задњег карбуратора3); 92 - тачка везе са «тежина» на телу; 93 - тачка везе са «тежина» на мотору; 94 — утичница елемента за грејање задњег стакла; 95 - тачка везе са «тежина»; 96 - блок термални временски релеј4); 97 - термални временски релеј4); 98 - стартни ињектор4); 99 - конектор за предњи стартер5); 100 - конектор за стартер задњег карбуратора6); 101 - регулатор напона7).
напомене:
- 1) Опциона опрема
- 2) За возила са аутоматским мењачем
- 3) Осим БМВ-а «520i»
- 4) на «520i»
- 5) тачка везе са «тежина» на «520i»
- 6) на «520i» конектор пумпе за гориво
- 7) Од БМВ-а «525», «528»
Ознака боје жице:
- БЛ - плава;
- БР - браон;
- ГЕ - жута;
- ГР - сива;
- ГН - зелена;
- РТ - црвена;
- СВ - црна;
- ВИ - љубичаста;
- ВС - бела.
Прва слова означавају боју саме жице, а друга - боју траке на жици
