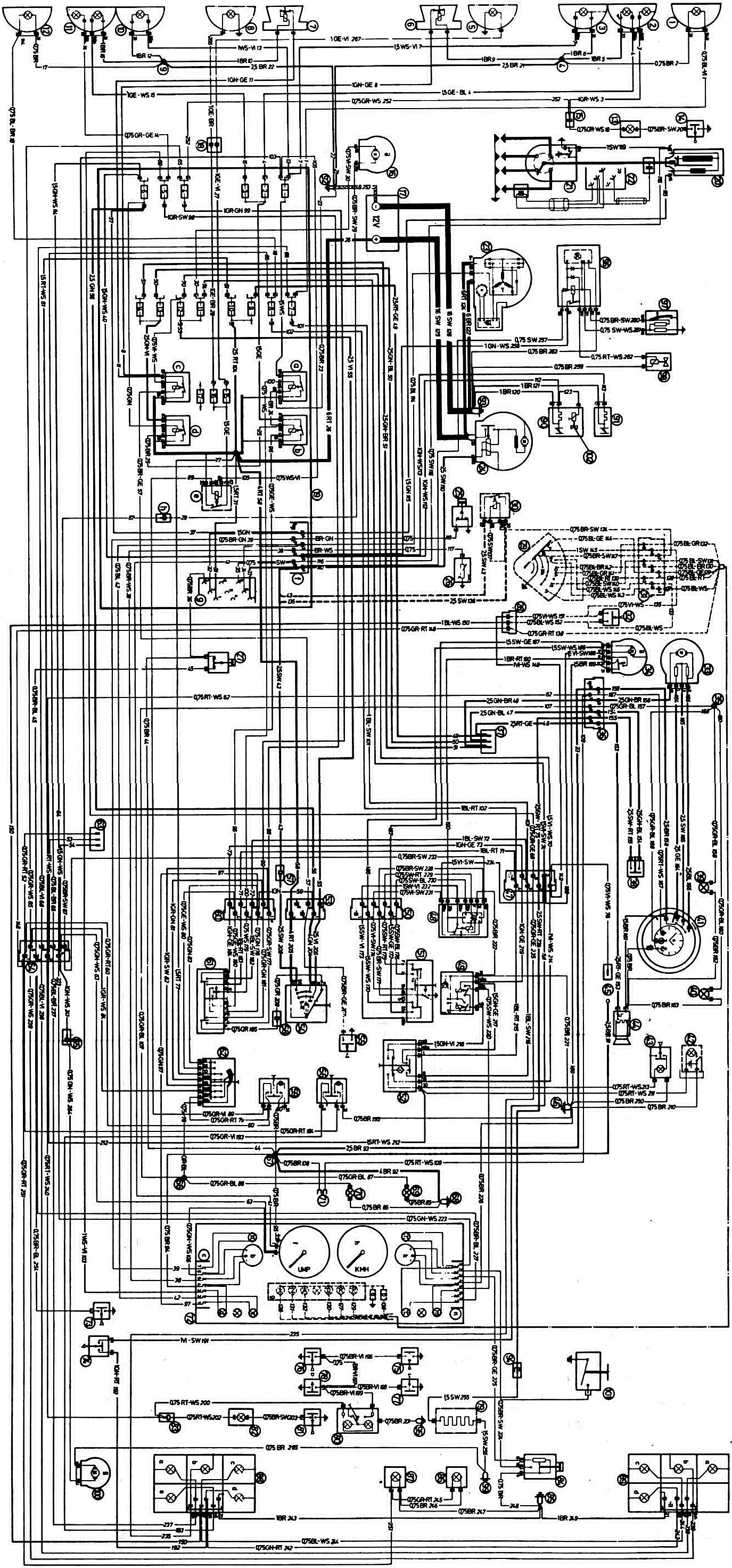

Легенда схемы электрооборудования
1 — правый передний указатель поворота; 2 — правая фара ближнего света с лампой габаритного света; 3 — правая фара дальнего света; 4 — точка соединения с «массой»; 5 — правая противотуманная фара1); 6 — правый звуковой сигнал; 7 — левый звуковой сигнал; 8 — левая противотуманная фара1), 9 — точка соединения с «массой»; 10 — левая фара дальнего света; 11 — левая фара ближнего света с лампой габаритного света; 12 — левый передний указатель поворота; 13 — подкапотная лампа; 14 — выключатель подкапотной лампы; 15 — колодка подкапотной лампы; 16 — электродвигатель омывателя ветрового стекла; 17 — аккумуляторная батарея; 18 — колодка противотуманных фар; 19 — монтажный блок: а — реле включения дальнего света фар; b — реле включения ближнего света фар; с — реле включения звуковых сигналов; d — реле цепи заряда аккумуляторной батареи; е — реле включения противотуманных фар; f — разъем двигателя; g — колодка диагностики; h — клеммы для подключения электродвигателя омывателя стекла; 20 — катушка зажигания; 21 — распределитель зажигания; 22 — штепсельная розетка для подключения тестера с проводом и датчиком; 23 — генератор; 24 — стартер; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; 27 — выключатель контрольной лампы уровня тормозной жидкости; 28 — выключатель КП с указателем включенной передачи2); 30 — реле включения стартера2); 31 — разъем выключателя КП2); 32 — выключатель света заднего хода; 33 — электродвигатель вентилятора отопителя; 34 — электродвигатель очистителя ветрового стекла; 35 — точка пайки «58b»; 36 — разъем центральной консоли; 37 — клеммы для подключения электродвигателей привода стеклоподъемников, антенны и люка в крыше; 38 — выключатель обогрева заднего стекла; 39,40 — лампы подсветки переключателей управления отопителем; 41 — переключатель управления отопителем: а — вариант с часами; b — вариант с лампой подсветки часов; 42 — лампа освещения карты1); 43 — лампа освещения вещевого ящика; 44 — прикуриватель; 45 — радиоприемник; 46 — точка соединения с «массой»; 47 — разъем; 48 — реле-прерыватель очистителя ветрового стекла; 49 — реле-прерыватель указателей поворота и аварийной сигнализации; 50 — разъем переключателя очистителя ветрового стекла; 51 — переключатель очистителя ветрового стекла; 52 — выключа1ель аварийной сигнализации; 53 — разъем выключателя зажигания; 54 — выключатель зажигания; 55 — выключатель звукового сигнала; 56 — выключатель заднего противотуманного фонаря; 57 — контакт «50» противоугонного устройства; 58 — контакт «Р» выключателя зажигания; 59 — выключатель противотуманных фар; 60 — разъем переключателя указателей поворота и света фар; 61 — переключатель указателей поворота и света фар; 62 — переключатель наружного освещения; 63 — трехштекерная колодка; 64 — разъем «1»; 65 — клеммы для подключения топливного электронасоса; 66 — точка пайки «58b»; 67 — точка пайки «31»; 68 — точка соединения с «массой»; 69 — лампа освещения «1»; 70 — лампа освещения «2»; 71 — клемма для подключения часов; 72 — комбинация приборов: а — контрольная лампа давления масла; b — указатель температуры охлаждающей жидкости; с — разъем; d — контрольная лампа (синего цвета) включения дальнего света фар; е — контрольная лампа (красного цвета) заряда аккумуляторной батареи; f — тахометр; g — указатель включенной передачи КП2): «Р» — контрольная лампа белого цвета; «R» — контрольная лампа красного цвета; «О» — контрольная лампа белого цвета; «А» — контрольная лампа зеленого цвета; «1» — контрольная лампа зеленого цвета; «2» — контрольная лампа зеленого цвета; h — спидометр; i — контрольная лампа резерва топлива; к — указатель уровня топлива; l — контрольная лампа уровня тормозной жидкости; m — контрольная лампа указателей поворота; n — разъем; о — добавочное сопротивление; р — добавочное сопротивление; 73 — выключатель контрольной лампы включения стояночного тормоза; 74 — выключатель стоп-сигнала; 75 — выключатель плафона в стойке правой передней двери; 76 — выключатель плафона в стойке левой передней двери; 77 — выключатель плафона в стойке правой задней двери; 78 — выключатель плафона в стойке левой задней двери; 79 — элемент обогрева заднего стекла; 80 — плафон освещения салона; 81 — выключатель освещения багажного отделения; 82 — лампа освещения багажного отделения; 82 — лампа освещения багажного отделения; 83 — разъем освещения багажного отделения; 84 — датчик уровня топлива; 85 — точка соединения с «массой»; 86 — правый фонарь освещения номерного знака; 87 — левый фонарь освещения номерного знака; 88 — левый задний фонарь: а — указатель поворота; b — красный сигнальный огонь; с — лампа света заднего хода; d — лампа стоп-сигнала; е — лампа заднего противотуманного света; 89 — правый задний фонарь а — указатель поворота, b — красный сигнальный огонь; с — лампа света заднего хода; d — лампа стоп-сигнала; 90 — пусковое устройство переднего карбюратора3); 91 — пусковое устройство заднего карбюратора3); 92 — точка соединения с «массой» на кузове; 93 — точка соединения с «массой» на двигателе; 94 — разъем элемента обогрева заднего стекла; 95 — точка соединения с «массой»; 96 — колодка теплового реле времени4); 97 — тепловое реле времени4); 98 — пусковая форсунка4); 99— разъем пускового устройства переднего стартера5); 100 — разъем пускового устройства заднего карбюратора6); 101 — регулятор напряжения7).
Примечания:
- 1) Дополнительное оборудование
- 2) Для автомобилей с автоматической трансмиссией
- 3) Кроме BMW «520i»
- 4) На «520i»
- 5) Точка соединения с «массой» на «520i»
- 6) На «520i» разъем топливного электронасоса
- 7) На BMW «525», «528»
Обозначение цвета проводов:
- BL — голубой;
- BR — коричневый;
- GE — желтый;
- GR — серый;
- GN — зеленый;
- RT — красный;
- SW — черный;
- VI — фиолетовый;
- WS — белый.
Первые буквы обозначают цвет самого провода, а вторые — цвет полоски на проводе
