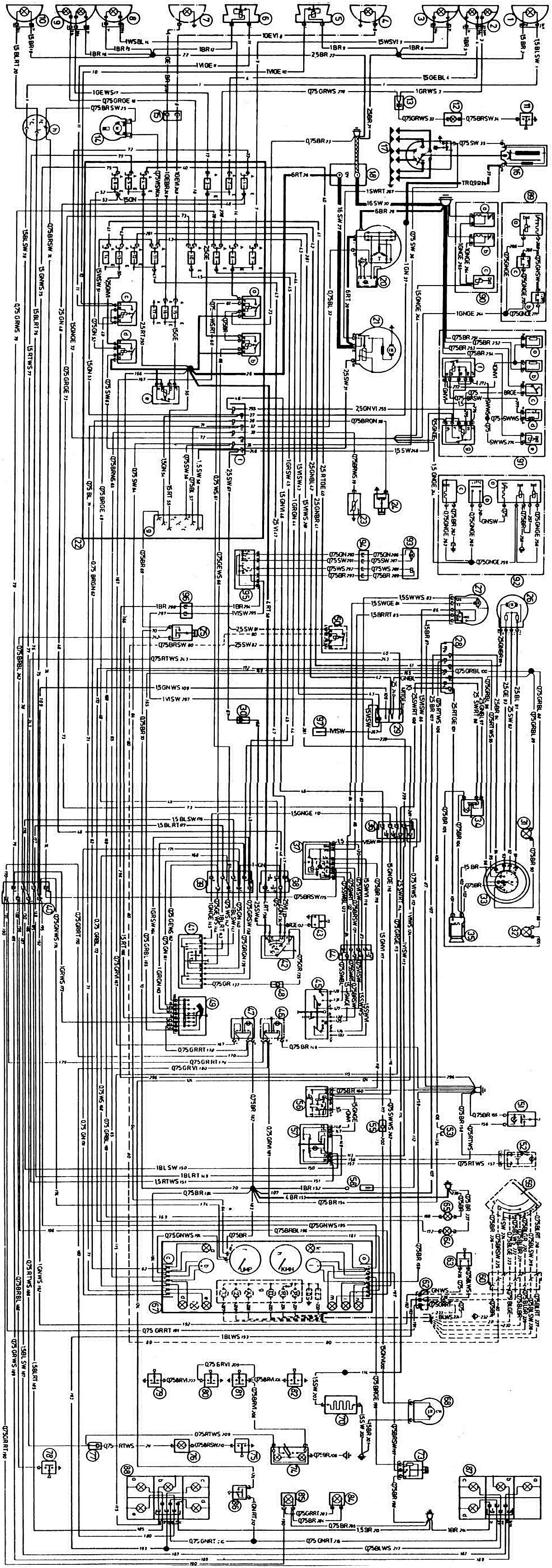

Схема электрооборудования автомобилей моделей «525», «525А», «528», «528А», «528i», «528iA» с 1977 модельного года

Обозначение цвета проводов:

• BL — голубой;
• BR — коричневый;
• GE — желтый;
• GN — зеленый;
• GR — серый;
• RT — красный;
• SW — черный;
• VI — фиолетовый;
• WS — белый;
• TR — бесцветный.

Первые буквы обозначают цвет самого провода, а вторые — цвет полоски на проводе.

Порядок работы цилиндров: 1-5-3-6-2-4.

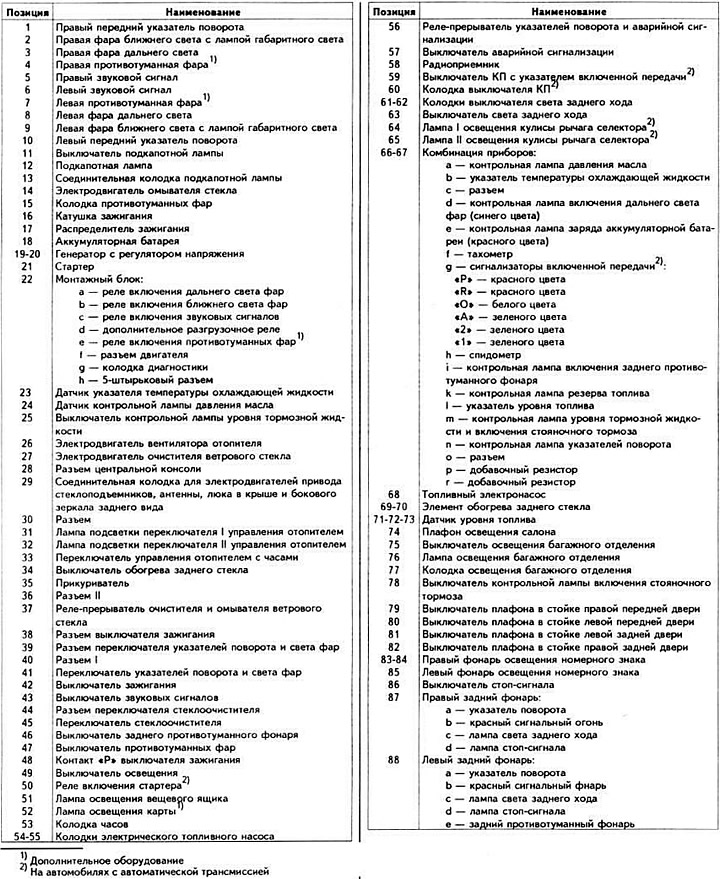

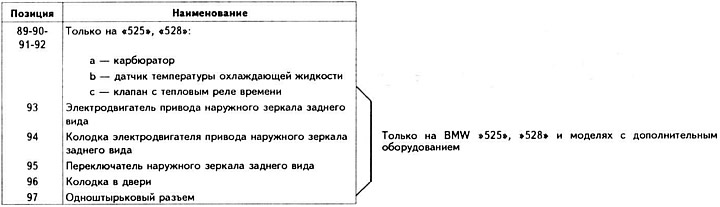

Легенда схемы электрооборудования
