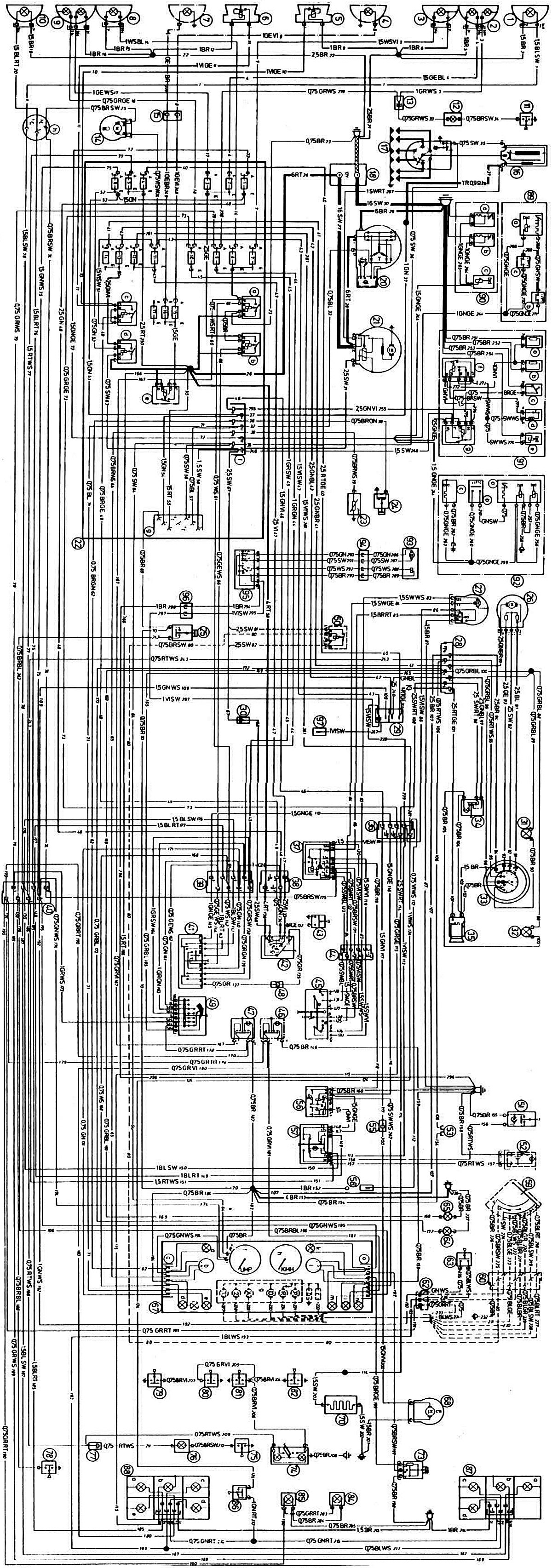

Schéma elektrického zariadenia pre automobily modelov «525», «525A», «528», «528A», «528i», «528iA» od modelového roku 1977 (BMW 5 Series E12)

Farebné označenie drôtu:

• BL — modrá;
• BR — hnedá;
• GE - žltá;
• GN - zelená;
• GR — šedá;
• RT - červená;
• SW - čierna;
• VI - fialová;
• WS — biely;
• TR - bezfarebný.

Prvé písmená označujú farbu samotného drôtu a druhé písmená označujú farbu prúžku na drôte.

Poradie odpálenia valca: 1-5-3-6-2-4.

Legenda schémy elektrického zariadenia
