Схема включения очистителя и омывателя ветрового стекла и очистителей фар

            0

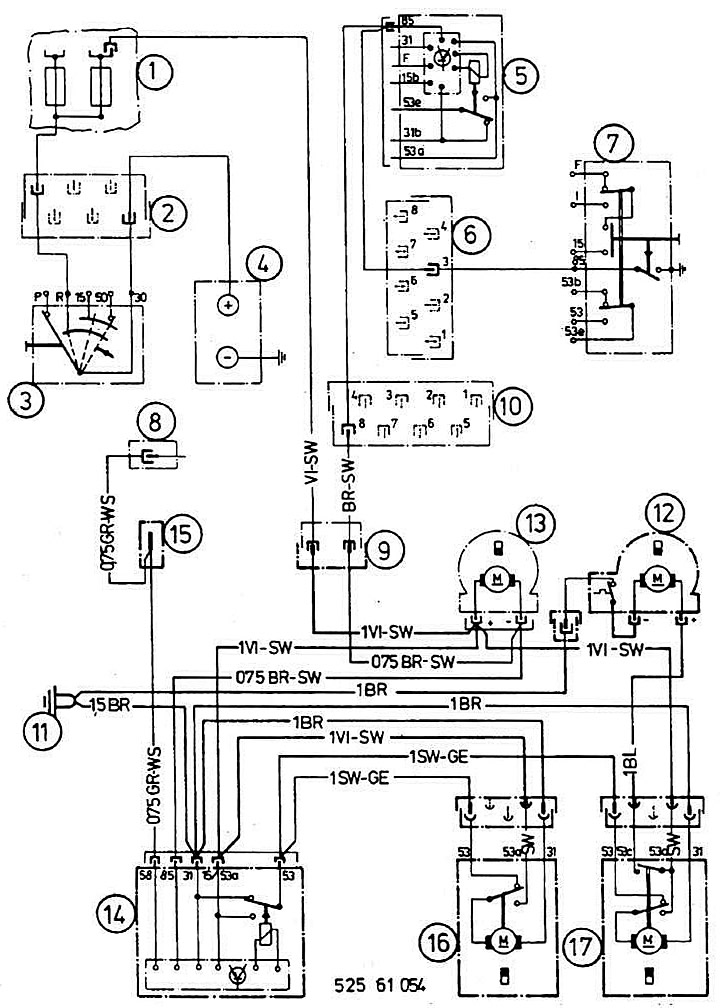

Схема включения очистителя и омывателя ветрового стекла и очистителей и омывателя фар с 1977 модельного года





  • 1 — монтажный блок;
  • 2 — колодка выключателя зажигания;
  • 3 — выключатель зажигания;
  • 4 — аккумуляторная батарея;
  • 5 — реле-прерыватель очистителя и омывателя ветрового стекла;
  • 6 — разъем переключателя стеклоочистителя;
  • 7 — переключатель стеклоочистителя;
  • 8 — пучок проводов к колодке подкапотной лампы;
  • 9 — разъем электродвигателя омывателя ветрового стекла;
  • 10 — разъем;
  • 11 — точка соединения с «массой»;
  • 12 — электродвигатель омывателя фар;
  • 13 — электродвигатель омывателя ветрового стекла;
  • 14 — реле включения омывателя фар;
  • 15 — колодка подкапотной лампы;
  • 16 — левый электродвигатель фароочистителя;
  • 17 — правый электродвигатель фароочистителя.
