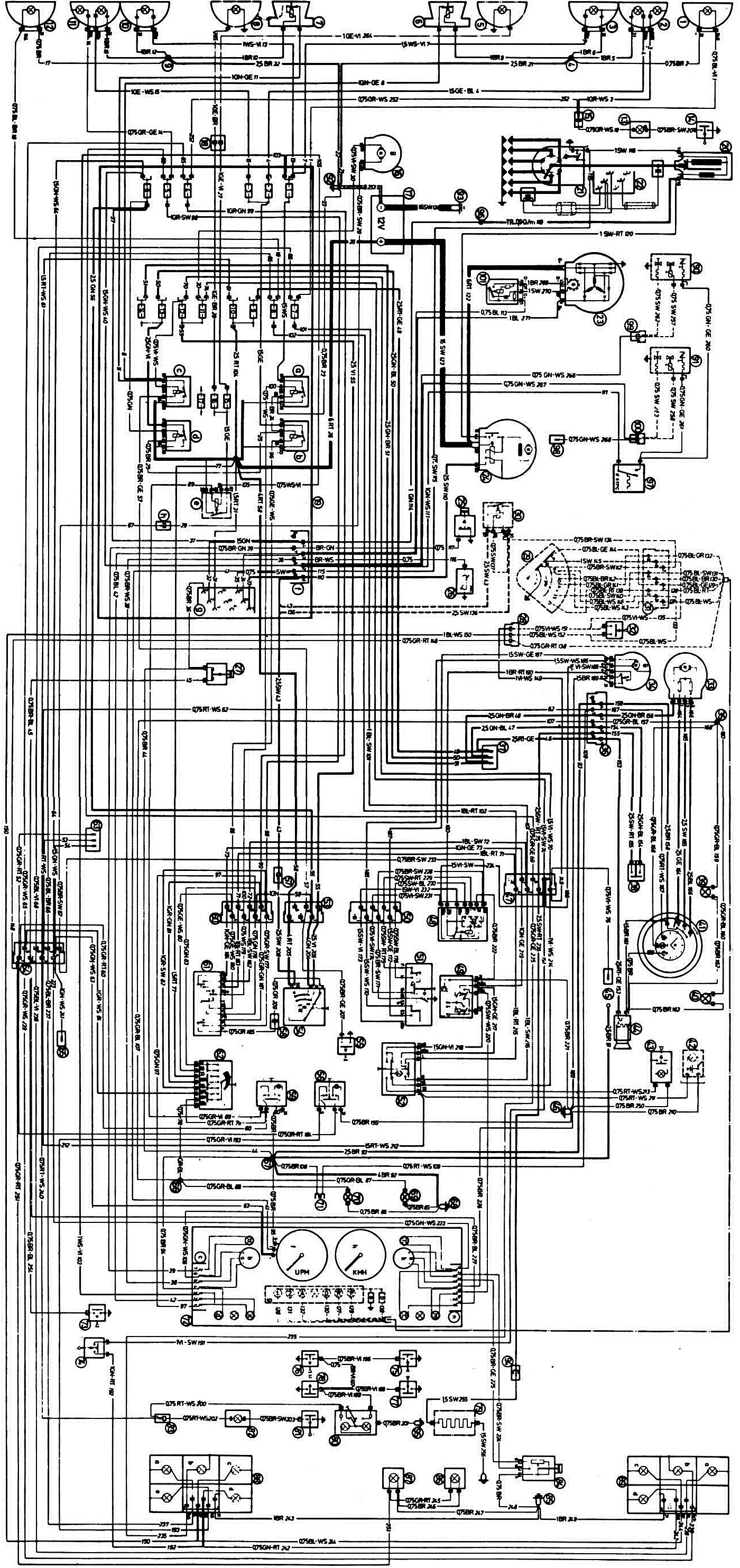

Az elektromos berendezés rajzának jelmagyarázata
1 - Jobb első irányjelző; 2 - jobb tompított fényszóró oldalsó izzóval; 3 - jobb oldali távolsági fényszóró; 4 — pont kapcsolat, hogy a "tömeg"; 5 - jobb oldali ködlámpa1); 6 - jobb oldali hangjelzés; 7 - bal szarv; 8 - bal ködlámpa1), A 9 — pont kapcsolatot a "tömeg"; 10 - Bal oldali távolsági fényszóró; 11 — bal tompított fényszóró oldalsó izzóval; 12 - Bal első irányjelző; 13 — alsó lámpa; 14 — alsó lámpakapcsoló; 15 — lámpa aljzata; 16 — szélvédőmosó motor; 17 — akkumulátor; 18 — ködlámpablokk; 19 — rögzítőblokk: a — távolsági fényszóró relé; b — tompított fényszóró relé; c — relé a hangjelzések bekapcsolására; d — akkumulátortöltő áramkör relé; e — ködlámpa relé; f — motorcsatlakozó; g — diagnosztikai foglalat; h — kivezetések az ablakmosó motorjának csatlakoztatásához; 20 — gyújtótekercs; 21 — gyújtáselosztó; 22 - aljzat a teszter vezetékkel és érzékelővel történő csatlakoztatásához; 23 - generátor; 24 — indító; 25 — olajnyomás figyelmeztető lámpa érzékelő; 26 — hűtőfolyadék hőmérséklet-mérő érzékelő; 27 — fékfolyadék szintjelző lámpa kapcsolója; 28 — sebességváltó kapcsoló fokozatjelzővel2); 30 — indító relé2); 31 — sebességváltó kapcsoló csatlakozója2); 32 - Tolatólámpa kapcsoló; 33 — fűtőventilátor villanymotor; 34 - Ablaktörlő motor; 35 - "58b" forrasztási pont; 36 — középkonzol csatlakozója; 37 — sorkapcsok az ablakemelő villanymotorjaihoz, az antennához és a napfénytetőhöz; 38 — hátsó ablak fűtés kapcsoló; 39,40 — fűtésvezérlő kapcsoló világító lámpák; 41 — fűtésvezérlő kapcsoló: a — opció órával; b — opció óra háttérvilágítással; 42 — térkép világító lámpa1); 43 — kesztyűtartó világító lámpa; 44 — szivargyújtó; 45 - rádióvevő; 46 — pont kapcsolatot a "tömeg"; 47 — csatlakozó; 48-szélvédő tisztító megszakító relé; 49 — villogó relé irányjelzők és vészvillogók számára; 50 — Ablaktörlő kapcsoló csatlakozója; 51 - Ablaktörlő kapcsoló; 52 — vészjelző kapcsoló; 53 — gyújtáskapcsoló csatlakozója; 54 - gyújtáskapcsoló; 55 - Hangjelző kapcsoló; 56 — Hátsó ködlámpa kapcsoló; 57 — a lopásgátló berendezés "50"-es érintkezője; 58 — a gyújtáskapcsoló "P" érintkezője; 59 - Ködlámpa kapcsoló; 60 — az irányjelző és a fényszóró kapcsoló csatlakozója; 61 — irányjelző és fényszóró kapcsoló; 62 - Külső világítás kapcsoló; 63 - háromdugós aljzat; 64 - "1" csatlakozó; 65 — kapcsok az üzemanyag elektromos szivattyú csatlakoztatásához; 66 - "58b" forrasztási pont; 67 - "31" forrasztási pont; 68 — pont kapcsolatot a "tömeg"; 69 — világító lámpa "1"; 70 — világító lámpa "2"; 71 — terminál az óra csatlakoztatásához; 72 — műszercsoport: a — olajnyomás figyelmeztető lámpa; b — hűtőfolyadék hőmérséklet-jelző; c — csatlakozó; d — ellenőrző lámpa (kék szín) a távolsági fényszórók bekapcsolása; e — ellenőrző lámpa (piros szín) akkumulátor töltés; f — fordulatszámmérő; g – sebességjelző KP2): "P" – fehér ellenőrző lámpa; "R" – piros jelzőlámpa; "O" - fehér ellenőrző lámpa; "A" - zöld ellenőrző lámpa; "1" - zöld ellenőrző lámpa; "2" - zöld ellenőrző lámpa; h — sebességmérő; i — üzemanyag-tartalék visszajelző lámpa; k — üzemanyagszint-jelző; l — fékfolyadék szintjelző lámpa; m — irányjelző lámpa; n — csatlakozó; o - további ellenállás; p — további ellenállás; 73 — Rögzítőfék visszajelző lámpa kapcsolója; 74 - Féklámpa kapcsoló; 75 — mennyezeti lámpakapcsoló a jobb első ajtóoszlopban; 76 — mennyezeti lámpakapcsoló a bal első ajtóoszlopban; 77 — mennyezeti lámpa kapcsoló a jobb hátsó ajtóoszlopban; 78 — mennyezeti lámpa kapcsoló a bal hátsó ajtóoszlopban; 79 — hátsó ablak fűtőelem; 80 — belső világítás; 81 — Csomagtérvilágítás kapcsolója; 82 — csomagtérvilágítás; 82 — csomagtérvilágítás; 83 — csomagtérvilágítás csatlakozója; 84 — üzemanyagszint-érzékelő; 85 — pont kapcsolat, hogy a "tömeg"; 86 - Jobb rendszámtábla lámpa; 87 - bal rendszámtábla lámpa; 88 — bal hátsó lámpa: a — irányjelző; b — piros jelzőlámpa; c — hátrameneti lámpa; d — féklámpa izzója; e — hátsó ködlámpa; 89 - jobb hátsó lámpa a - irányjelző, b - piros jelzőlámpa; c — hátrameneti lámpa; d — féklámpa izzója; 90 - Elülső karburátor indítószerkezet3); 91 - Hátsó karburátor indítószerkezet3); 92 — testcsatlakozási pont a testen; 93 - testcsatlakozási pont a motoron; 94 — Hátsó ablak fűtőelem csatlakozója; 95 — pont kapcsolatot a "tömeg"; 96 — termikus időrelé blokk4); 97 - Termikus időrelé4); 98 - indítófúvóka4); 99 — Első indító indítócsatlakozója5); 100 — Hátsó karburátor indítócsatlakozója6); 101 - feszültségszabályozó7).
Megjegyzések:
- 1) Kiegészítő felszerelés
- 2) Automata sebességváltós autókhoz
- 3) Kivéve BMW "520i"
- 4) Az "520i"-n
- 5) a Csatlakozási pont, a "tömeg", a "520i"
- 6) Az "520i" üzemanyag-szivattyú csatlakozóján
- 7) BMW-n "525", "528"
A vezeték színének megjelölése:
- BL – kék;
- BR – barna;
- GE - sárga;
- GR – szürke;
- GN - zöld;
- RT - piros;
- SW - fekete;
- VI - lila;
- WS – fehér.
Az első betűk magának a vezetéknek a színét, a második betűk pedig a vezetéken lévő csík színét jelzik
