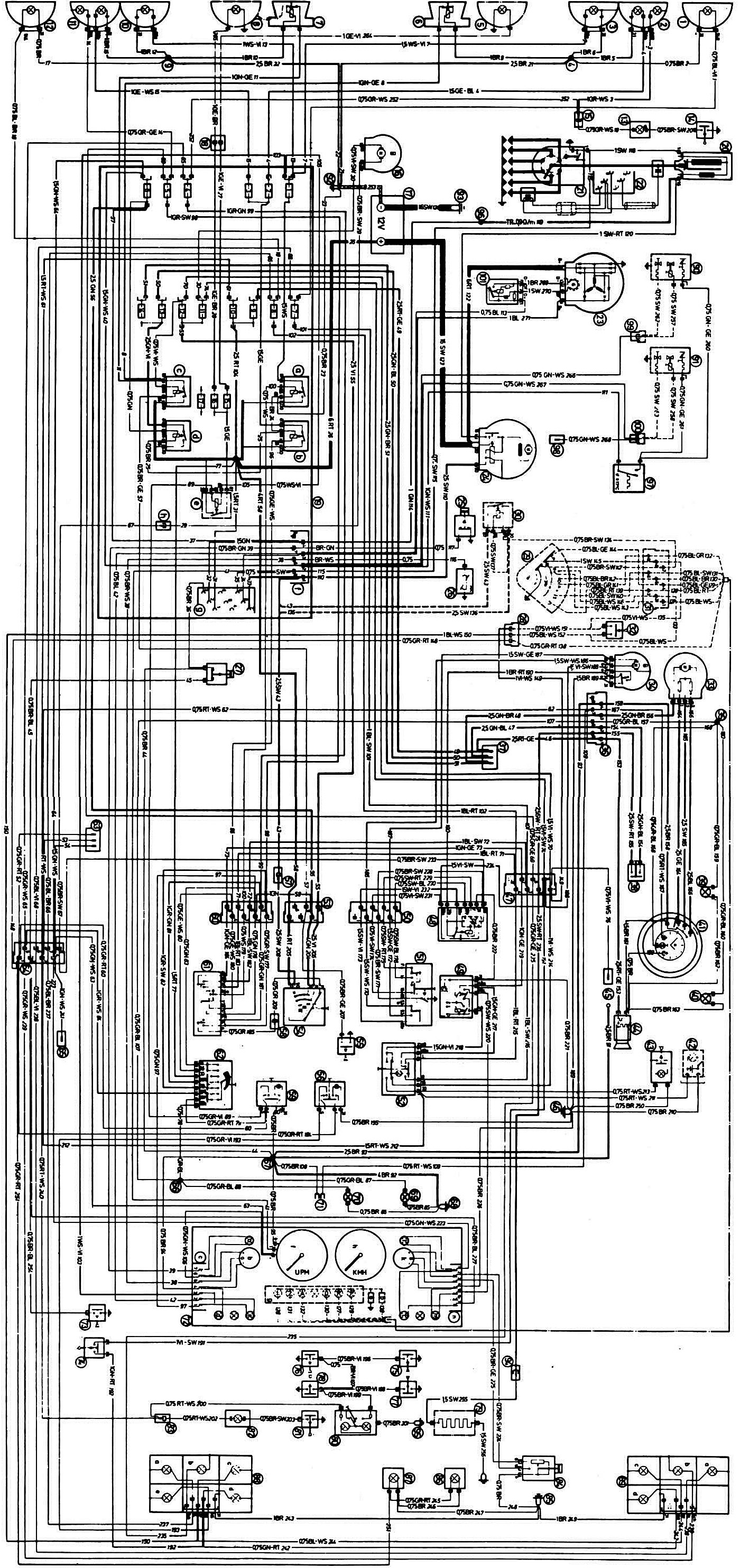

Legenda električnog dijagrama
1 - desni prednji pokazivač smjera; 2 - desno kratko svjetlo s bočnim svjetlom; 3 - desno dugo svjetlo; 4 - spojna točka s «težina»; 5 - desno svjetlo za maglu1); 6 - desni zvučni signal; 7 - lijevi zvučni signal; 8 - lijevo svjetlo za maglu1), 9 - spojna točka s «težina»; 10 - lijevo dugo svjetlo; 11 - lijevo kratko svjetlo sa svjetiljkom bočnog svjetla; 12 - lijevi prednji pokazivač smjera; 13 - svjetiljka prostora motora; 14 - prekidač svjetla u motornom prostoru; 15 - blok svjetiljke odjeljka motora; 16 - motor za pranje vjetrobranskog stakla; 17 - baterija; 18 - blok svjetla za maglu; 19 - montažni blok: a - relej za uključivanje dugog svjetla prednjih svjetala; b - relej za uključivanje kratkih svjetala; c - relej za uključivanje zvučnih signala; d - relej kruga punjenja baterije; e - relej za uključivanje svjetala za maglu; f - konektor motora; g - dijagnostički blok; h - stezaljke za spajanje motora za pranje stakla; 20 - svitak paljenja; 21 - razdjelnik paljenja; 22 - utičnica za spajanje ispitivača s žicom i senzorom; 23 - generator; 24 - starter; 25 - osjetnik lampice upozorenja tlaka ulja; 26 - senzor indikatora temperature rashladnog sredstva; 27 - prekidač kontrolne lampice razine kočione tekućine; 28 - prekidač mjenjača s indikatorom stupnja prijenosa2); 30 - relej za uključivanje startera2); 31 - utičnica prekidača mjenjača2); 32 - prekidač svjetla za vožnju unazad; 33 - motor ventilatora grijača; 34 - motor brisača vjetrobrana; 35 - mjesto lemljenja «58b»; 36 - priključak središnje konzole; 37 - terminali za spajanje elektromotora za električne prozore, antene i krovni otvor; 38 - prekidač grijanja stražnjeg stakla; 39.40 - svjetiljke za pozadinsko osvjetljenje prekidača za upravljanje grijačem; 41 - prekidač za upravljanje grijačem: a - opcija sa satom; b - opcija s pozadinskim osvjetljenjem sata; 42 - lampica za osvjetljenje karte1); 43 - svjetiljka za osvjetljenje kutije za posuđe; 44 - upaljač za cigarete; 45 - radio; 46 - spojna točka s «težina»; 47 - konektor; 48 - relej prekidača brisača vjetrobranskog stakla; 49 - relejni prekidač pokazivača smjera i alarma; 50 - konektor prekidača brisača vjetrobrana; 51 - prekidač brisača vjetrobrana; 52 - prekidač alarma; 53 - konektor prekidača paljenja; 54 - prekidač paljenja; 55 - prekidač sirene; 56 - prekidač stražnjeg svjetla za maglu; 57 - kontakt «50» uređaj protiv krađe; 58 - kontakt «R» Prekidač za paljenje; 59 - prekidač svjetla za maglu; 60 - konektor prekidača za pokazivače smjera i prednja svjetla; 61 - prekidač pokazivača smjera i prednjih svjetala; 62 - prekidač vanjske rasvjete; 63 - blok s tri utikača; 64 - konektor «1»; 65 - stezaljke za spajanje električne pumpe za gorivo; 66 - mjesto lemljenja «58b»; 67 - mjesto lemljenja «31»; 68 - spojna točka sa «težina»; 69 - rasvjetna lampa «1»; 70 - rasvjetna svjetiljka «2»; 71 - terminal za spajanje sata; 72 - sklop instrumenata: a - lampica upozorenja na tlak ulja; b - mjerač temperature rashladne tekućine; c - konektor; d - kontrolna lampica (plave boje) paljenje dugih svjetala; e - kontrolna lampica (Crvena) punjenje baterije; f - tahometar; g - indikator uključenog zupčanika KP2): «R» — kontrolna lampica bijele boje; «R» — kontrolna lampica crvene boje; «OKO» — kontrolna lampica bijele boje; «A» — kontrolna lampica zelene boje; «1» — kontrolna lampica zelene boje; «2» — kontrolna lampica zelene boje; h - brzinomjer; i - kontrolna lampica rezerve goriva; k - mjerač goriva; l - kontrolna lampica razine kočione tekućine; m - kontrolna lampica pokazivača smjera; n - konektor; o - dodatni otpor; p - dodatni otpor; 73 - prekidač kontrolne lampice za uključivanje parkirne kočnice; 74 - prekidač svjetla kočnice; 75 - prekidač stropnog svjetla u stalku desnih prednjih vrata; 76 - prekidač stropnog svjetla u stalku lijevih prednjih vrata; 77 - prekidač stropnog svjetla u nosaču desnih stražnjih vrata; 78 - prekidač stropnog svjetla u nosaču lijevih stražnjih vrata; 79 - grijač stražnjeg stakla; 80 — unutarnja rasvjeta kupole; 81 - prekidač za osvjetljenje prtljažnika; 82 - lampa za osvjetljenje prtljažnika; 82 - lampa za osvjetljenje prtljažnika; 83 - konektor za osvjetljenje prtljažnika; 84 - senzor razine goriva; 85 - spojna točka s «težina»; 86 - desno svjetlo registarske pločice; 87 - lijevo svjetlo registarske pločice; 88 - lijevo stražnje svjetlo: a - pokazivač smjera; b - crveno signalno svjetlo; c - svjetiljka za vožnju unazad; d - zaustavna svjetiljka; e - stražnja svjetiljka za maglu; 89 - desno stražnje svjetlo a - pokazivač smjera, b - crveno signalno svjetlo; c - svjetiljka za vožnju unazad; d - zaustavna svjetiljka; 90 - prednji starter karburatora3); 91 - starter stražnjeg karburatora3); 92 - spojna točka sa «težina» na tijelu; 93 - spojna točka sa «težina» na motoru; 94 - utičnica elementa grijanja stražnjeg stakla; 95 - spojna točka sa «težina»; 96 - blok toplinski vremenski relej4); 97 - toplinski vremenski relej4); 98 - injektor za pokretanje4); 99 - konektor pokretača prednjeg pokretača5); 100 - konektor startera stražnjeg karburatora6); 101 - regulator napona7).
Bilješke:
- 1) Dodatna oprema
- 2) Za vozila s automatskim mjenjačem
- 3) Osim BMW-a «520i»
- 4) Na «520i»
- 5) spojna točka sa «težina» na «520i»
- 6) Na «520i» konektor pumpe za gorivo
- 7) Od strane BMW-a «525», «528»
Oznaka boje žice:
- BL - plava;
- BR - smeđa;
- GE - žuta;
- GR - siva;
- GN - zelena;
- RT - crvena;
- SW - crna;
- VI - ljubičasta;
- WS - bijela.
Prva slova označavaju boju same žice, a druga - boju trake na žici
