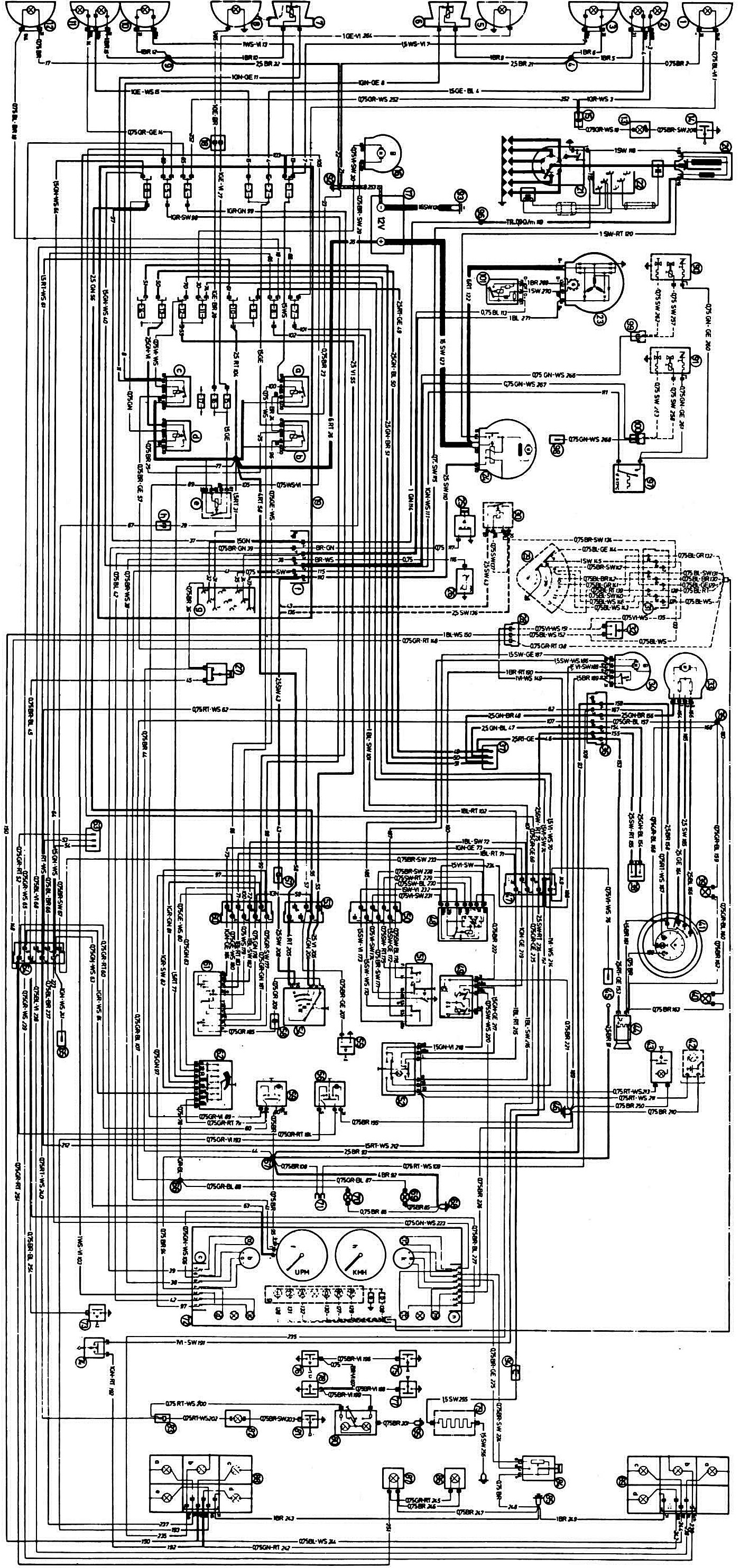

Схема электраабсталявання аўтамабіляў «525» і «528» (BMW 5 Series E12)

Схема электрооборудования

Адкрыць схему ў новым акне →

Легенда схемы электраабсталявання

1 - правы пярэдні паказальнік павароту; 2 - правая фара блізкага святла з лямпай габарытнага святла; 3 - правая фара далёкага святла; 4 — кропка злучэння з "масай"; 5 - правая противотуманная фара¹⁾; 6 - правы гукавы сігнал; 7 - левы гукавы сігнал; 8 - левая противотуманная фара¹⁾, 9 - кропка злучэння з "масай"; 10 - левая фара далёкага святла; 11 - левая фара блізкага святла з лямпай габарытнага святла; 12 - левы пярэдні паказальнік павароту; 13 - подкапотная лямпа; 14 - выключальнік подкапотной лямпы; 15 - калодка падкапотнай лямпы; 16 - электрарухавік абмывальніка ветравога шкла; 17 - акумулятарная батарэя; 18 - калодка противотуманных фар; 19 - мантажны блок: a - рэле ўключэння далёкага святла фар; b - рэле ўключэння блізкага святла фар; c - рэле ўключэння гукавых сігналаў; d - рэле ланцуга зарада акумулятарнай батарэі; e - рэле ўключэння противотуманных фар; f - раз'ём рухавіка; g - калодка дыягностыкі; h - клемы для падлучэння электрарухавіка абмывальніка шкла; 20 - шпулька запальвання; 21 - размеркавальнік запальвання; 22 - штэпсельная разетка для падлучэння тэстара з провадам і датчыкам; 23 - генератар; 24 - стартар; 25 - датчык кантрольнай лямпы ціску алею; 26 - датчык паказальніка тэмпературы астуджальнай вадкасці; 27 - выключальнік кантрольнай лямпы ўзроўню тармазной вадкасці; 28 - выключальнік КП з паказальнікам уключанай перадачы²⁾; 30 - рэле ўключэння стартара²⁾; 31 — раз'ём выключальніка КП²⁾; 32 - выключальнік святла задняга ходу; 33 - электрарухавік вентылятара ацяпляльніка; 34 - электрарухавік ачышчальніка ветравога шкла; 35 — кропка паяння "58b"; 36 - раз'ём цэнтральнай кансолі; 37 - клемы для падлучэння электрарухавікоў прывада шклапад'ёмнікаў, антэны і люка ў даху; 38 - выключальнік абагравання задняга шкла; 39,40 - лямпы падсвятлення перамыкачоў кіравання ацяпляльнікам; 41 - перамыкач кіравання абагравальнікам: а - варыянт з гадзінамі; b - варыянт з лямпай падсвятлення гадзін; 42 - лямпа асвятлення карты¹⁾; 43 - лямпа асвятлення рэчавай скрыні; 44 - прыпальвальнік; 45 - радыёпрымач; 46 — кропка злучэння з "масай"; 47 - раз'ём; 48 - рэле-перарывальнік ачышчальніка ветравога шкла; 49 - рэле-перарывальнік паказальнікаў павароту і аварыйнай сігналізацыі; 50 - раз'ём перамыкача ачышчальніка ветравога шкла; 51 - перамыкач ачышчальніка ветравога шкла; 52 - выключальнік аварыйнай сігналізацыі; 53 - раз'ём выключальніка запальвання; 54 - выключальнік запальвання; 55 - выключальнік гукавога сігналу; 56 - выключальнік задняга противотуманного ліхтара; 57 — кантакт "50" супрацьугоннай прылады; 58 — кантакт "Р" выключальніка запальвання; 59 - выключальнік противотуманных фар; 60 - раз'ём перамыкача паказальнікаў павароту і святла фар; 61 - перамыкач паказальнікаў павароту і святла фар; 62 - перамыкач вонкавага асвятлення; 63 — трохштэкерная калодка; 64 — раз'ём "1"; 65 — клемы для падлучэння паліўнай электрапомпы; 66 — кропка паяння "58b"; 67 — кропка пайкі "31"; 68 — кропка злучэння з "масай"; 69 — лямпа асвятлення "1"; 70 — лямпа асвятлення "2"; 71 - клема для падлучэння гадзін; 72 - камбінацыя прыбораў: a - кантрольная лямпа ціску алею; b - паказальнік тэмпературы астуджальнай вадкасці; c - раздым; d - кантрольная лямпа (сіняга колеру) уключэння далёкага святла фар; e - кантрольная лямпа (чырвонага колеру) зарада акумулятарнай батарэі; f - тахометр; g - паказальнік уключанай перадачы КП2): "Р" - кантрольная лямпа белага колеру; "R" - кантрольная лямпа чырвонага колеру; "О" - кантрольная лямпа белага колеру; "А" - кантрольная лямпа зялёнага колеру; "1" — кантрольная лямпа зялёнага колеру; "2" — кантрольная лямпа зялёнага колеру; h - спідометр; i - кантрольная лямпа рэзерву паліва; да - паказальнік узроўня паліва; l - кантрольная лямпа ўзроўню тармазной вадкасці; m - кантрольная лямпа паказальнікаў павароту; n - раз'ём; аб - дадатковы супраціў; р - дадатковы супраціў; 73 - выключальнік кантрольнай лямпы ўключэння стаяначнага тормазу; 74 - выключальнік стоп-сігналу; 75 - выключальнік плафона ў стойцы правай пярэдняй дзверы; 76 - выключальнік плафона ў стойцы левай пярэдняй дзверы; 77 - выключальнік плафона ў стойцы правай задняй дзверы; 78 - выключальнік плафона ў стойцы левай задняй дзверы; 79 - элемент абагравання задняга шкла; 80 - плафон асвятлення салона; 81 - выключальнік асвятлення багажнага аддзялення; 82 - лямпа асвятлення багажнага аддзялення; 82 - лямпа асвятлення багажнага аддзялення; 83 - раз'ём асвятлення багажнага аддзялення; 84 - датчык ўзроўню паліва; 85 — кропка злучэння з "масай"; 86 - правы ліхтар асвятлення нумарнога знака; 87 - левы ліхтар асвятлення нумарнога знака; 88 - левы задні ліхтар: a - паказальнік павароту; b - чырвоны сігнальны агонь; c - лямпа святла задняга ходу; d – лямпа стоп-сігналу; e - лямпа задняга противотуманного святла; 89 - правы задні ліхтар a - паказальнік павароту, b - чырвоны сігнальны агонь; c - лямпа святла задняга ходу; d – лямпа стоп-сігналу; 90 - пускавая прылада пярэдняга карбюратара³⁾; 91 - пускавая прылада задняга карбюратара³⁾; 92 — кропка злучэння з "масай" на кузаве; 93 — кропка злучэння з "масай" на рухавіку; 94 - раз'ём элемента абагравання задняга шкла; 95 — кропка злучэння з "масай"; 96 - калодка цеплавога рэле часу⁴⁾; 97 - цеплавое рэле часу⁴⁾; 98 - пускавая фарсунка⁴⁾; 99 - раз'ём пускавога прыстасавання пярэдняга стартара⁵⁾; 100 - раз'ём пускавога прылады задняга карбюратара⁶⁾; 101 - рэгулятар напружання⁷⁾.
