M57 motor üzemanyag-elosztócső alkatrészei
1 - Nyomásvezeték az 1., 3. és 5. számú palackhoz
2 - Nyomásvezeték a 2., 4. és 6. számú palackhoz
3 — Fúvókák
4 – az üzemanyag-elosztó autópálya
5 - Nyomásérzékelő
6 - Nagynyomású üzemanyag-szivattyú csővezeték
7 - gumi-fém zsanér
8 - befecskendező szivattyú
1 - Nyomócsövek az elosztóvezeték és a fúvókák között
2 – az üzemanyag-elosztó autópálya
3 — a nyomástartó csővezeték a jobb üzemanyag-elosztó autópálya és az üzemanyag-elosztó között
4 - Nyomásszabályozó
5 - Nyomásérzékelő
6 - Üzemanyag-elosztó
7 – Nyomófej csővezeték a bal oldali tüzelőanyag-elosztó autópálya és az üzemanyag-elosztó között
8 - Nyomásvezeték a nagynyomású üzemanyag-szivattyú és az üzemanyag-elosztó között
9 - tartókonzol
10 - Injektorok
11 - befecskendező szivattyú
12 - Nyomásvezeték a két jobb oldali tüzelőanyag-elosztó vezeték között
M57-es motorral szerelt modellek
1. Távolítsa el az összes nyomóvezetéket, miután előzőleg lezárta a generátort a munkafolyadékok becsapódásától.

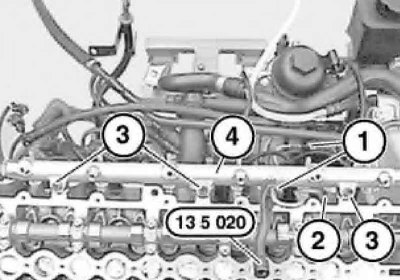

2. Válassza le a nyomásérzékelő csatlakozóját (cm. ábra).
3. A 13 5 020 számú szerszám segítségével oldja ki a hollandi anyákat (1) az üzemanyag-elosztócsőre, és lazítsa meg a befecskendező szivattyú hollandi anyáit. Válassza le a nyomófej csővezetékét az üzemanyag-elosztó autópályáról. Távolítsa el a csavarokat (3) és távolítsa el az üzemanyag-elosztót (4).
4. A beszerelés fordított sorrendben történik. Ügyeljen a gumi-fém zsanér helyes felszerelésére (2).
M57-es motorral szerelt modellek
A bal oldali elosztó autópálya eltávolítását az alábbiakban ismertetjük; a jobb oldali ugyanúgy eltávolításra kerül.

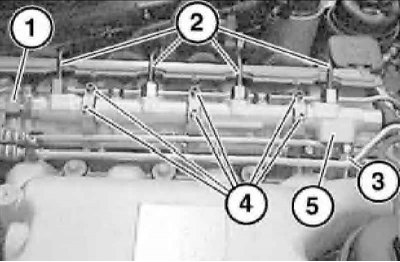

1. Távolítsa el a nyomóvezetékeket az üzemanyag-elosztó vezeték és a befecskendezők között.
2. Adj össze diót (1, 2 és 3) nyomócsöveket, és távolítsa el a csavarokat (4) a tartón. Távolítsa el az üzemanyag-elosztó vezetéket (5).
3. A beszerelés fordított sorrendben történik. Vegye figyelembe a különböző csavarhosszakat.
