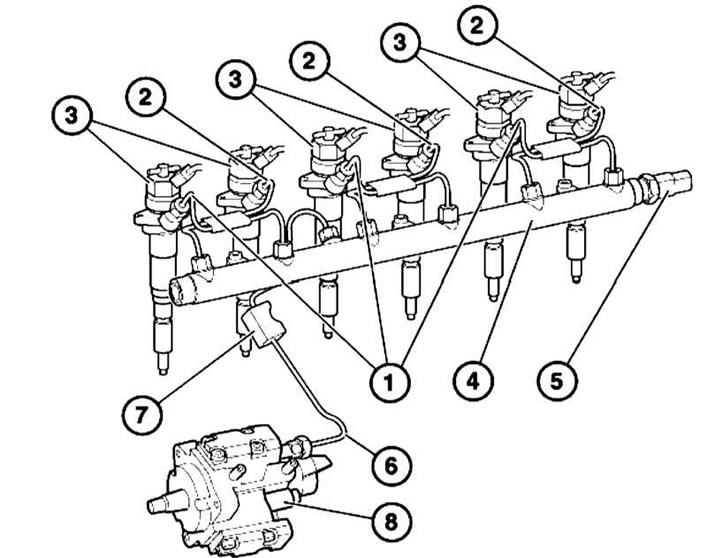

Componentele șinei de combustibil ale motorului M57
1 - Conductă de presiune către cilindrii nr. 1, 3 și 5
2 - Conductă de presiune către cilindrii nr. 2, 4 și 6
3 — Duze
4 — autostrada de distribuție a combustibilului
5 - Senzor de presiune
6 - Conducta pompei de combustibil de înaltă presiune
7 - balama cauciuc-metal
8 - pompa de injectie

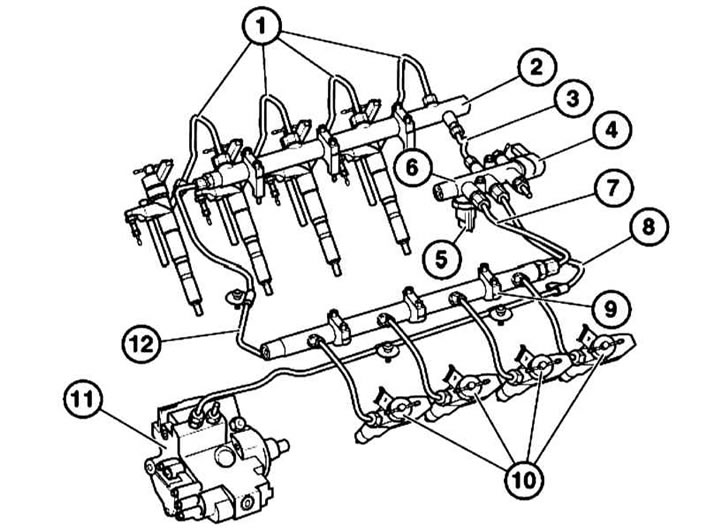

1 - Conducte de presiune între conducta de distribuție și duze
2 — autostrada de distribuție a combustibilului
3 — Conducta de cap de presiune între autostrada de distribuție a combustibilului din dreapta și distribuitorul de combustibil
4 - Regulator de presiune
5 - Senzor de presiune
6 - Distribuitor de combustibil
7 — Conductă de cap de presiune între autostrada de distribuție a combustibilului din stânga și distribuitorul de combustibil
8 - Conducta de presiune între pompa de combustibil de înaltă presiune și distribuitorul de combustibil
9 - suport de montare
10 - Injectoare
11 - pompa de injectie
12 - Conductă de presiune între ambele linii de distribuție a combustibilului din dreapta
Modele cu motor M57
1. Îndepărtați toate conductele de presiune, după ce în prealabil a închis generatorul împotriva loviturilor de lichide de lucru.
2. Deconectați conectorul senzorului de presiune (cm. ilustrare).
3. Folosind unealta nr.13 5 020, eliberați piulițele de îmbinare (1) pe rampa de alimentare și slăbiți piulițele de îmbinare de pe pompa de injecție. Deconectați conducta capului de presiune de la o autostradă de distribuție a combustibilului. Scoateți șuruburile (3) și scoateți șina de combustibil (4).
4. Instalarea se face în ordine inversă. Acordați atenție instalării corecte a balamalei cauciuc-metal (2).
Modele cu motor M57
Îndepărtarea autostrăzii de distribuție stângă este descrisă mai jos; cel drept este eliminat în același mod.
1. Scoateți conductele de presiune dintre conducta de distribuție a combustibilului și injectoare.
2. Dați nuci de unire (1, 2 și 3) conductele de presiune și scoateți șuruburile (4) pe suport. Scoateți conducta de distribuție a combustibilului (5).
3. Instalarea se efectuează în ordine inversă. Rețineți diferitele lungimi ale șuruburilor.
