Demontare și instalare compresorului de aer condiționat
Atenţie:
- Presiune ridicată în circuitul agentului frigorific.
- Efectuați reparațiile numai atunci când nu există presiune în circuitul de agent frigorific.
- Evitați contactul cu agentul frigorific și uleiul de refrigerare.
- Respectați cerințele de siguranță la manipularea agentului frigorific R134a.
- Evitați contactul cu agentul frigorific și uleiul de refrigerare.
- Respectați cerințele de siguranță la manipularea uleiului de refrigerare.
Atenţie:
- Se poate utiliza doar agentul frigorific R134a recomandat de BMW.
- Porniți motorul numai atunci când aparatul de aer condiționat este încărcat conform tuturor regulilor.
- Dacă aparatul de aer condiționat este lăsat deschis mai mult de 24 de ore, elementul dezumidificator al aparatului de aer condiționat trebuie înlocuit.
Notă: Timpul standard pentru această operațiune nu include recuperarea agentului frigorific, aspirarea și reîncărcarea aparatului de aer condiționat.
1. Îndepărtați panoul frontal al protecției unității.
2. Scoateți conducta de presiune.
Notă: Numai pentru modificări cu motor M57.
3. Deșurubați fixarea vasului de expansiune al sistemului de răcire, deconectați conectorul și puneți deoparte vasul de expansiune al sistemului de răcire.
Notă: Numai pentru modificări cu motor M54.
Notă: Procedurile de mai jos se referă la modificările aduse sistemului Dynamic Drive.
Notă: Nu deconectați conductele de presiune de la bara antiruliu activă.

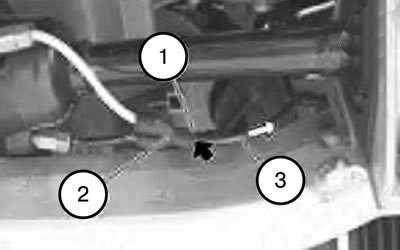

4. Apăsați blocatorul (1) al racordului în T (2) și deconectați conducta de ventilație (3) în direcția indicată de săgeată.
Notă: La instalare, asigurați-vă că țeava de ventilație (3) este poziționată corect în racordul în T (2).
5. Coborâți bara antiruliu pe puntea față.

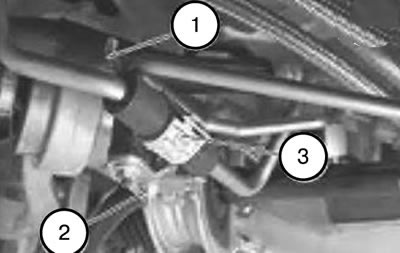

6. Deșurubați piulițele (1) și (2).
7. Scoateți suportul (3).
Notă: La instalare, asigurați-vă că suportul (3) este poziționat corect.
Notă: Procedurile de mai jos se aplică tuturor modificărilor vehiculului.

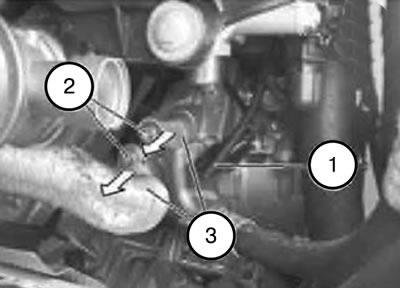

8. Deconectați conectorul (1).
9. Deșurubați șuruburile (2).
10. Deconectați conductele de agent frigorific (3) în direcția indicată de săgeată.
Notă: La instalare, toate inelele O trebuie înlocuite și lubrifiate cu ulei de refrigerare.
Cuplu de strângere: 20 Nm.

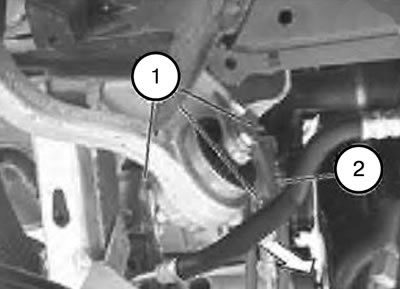

Notă: Fixați compresorul aparatului de aer condiționat (2) pentru a preveni căderea acestuia.
11. Scoateți șuruburile (1).
12. Scoateți compresorul de aer condiționat (2) în direcția indicată de săgeată.
13. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
14. Evacuați și încărcați aparatul de aer condiționat.
