Atenţie:
- Presiune ridicată în circuitul agentului frigorific.
- Respectați măsurile de siguranță atunci când manipulați agentul frigorific R134a.
- Evitați contactul cu agentul frigorific și uleiul de refrigerare.
- Respectați măsurile de siguranță atunci când manipulați uleiul de refrigerare.
Atenţie:
- Porniți motorul numai atunci când aparatul de aer condiționat este încărcat conform tuturor regulilor.
- Urmați instrucțiunile pentru dezasamblarea și înlocuirea pieselor circuitului de agent frigorific.
- Dacă aparatul de aer condiționat este lăsat deschis mai mult de 24 de ore, înlocuiți elementul dezumidificator al aparatului de aer condiționat.
Notă: Acest proces nu include pomparea, aspirarea sau reumplerea aparatului de aer condiționat.
1. Îndepărtați peretele despărțitor al încălzitorului.
Notă: Deconectați furtunurile de răcire.

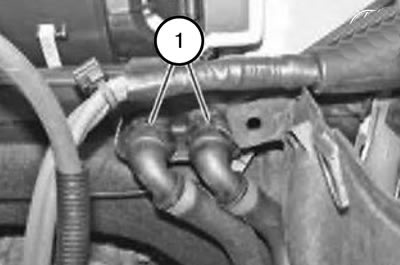

2. Deconectați furtunurile de alimentare cu lichid de răcire fierbinte (1) de la încălzitor și suflați lichidul de răcire din elementul de încălzire.
3. Etanșați conexiunile de pe încălzitor cu dopuri.
Notă: La instalare, aveți grijă să nu inversați furtunurile sistemului de răcire.
Atenţie:
- La deconectarea furtunurilor sistemului de răcire, se scurge lichid de răcire.
- Aveți la îndemână un recipient de colectare.
- Colectați lichidul de răcire scurs și aruncați-l.
- Respectați reglementările naționale aplicabile privind eliminarea deșeurilor.

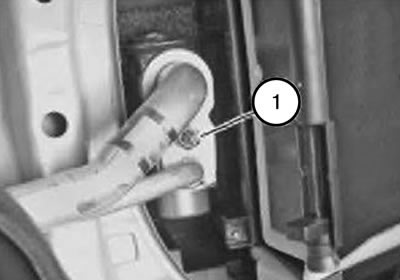

4. Slăbiți șurubul (1) și deconectați conducta de agent frigorific de la supapa de expansiune.
Notă: Toate inelele O trebuie înlocuite în timpul instalării.
Cuplu de strângere: 8 Nm.

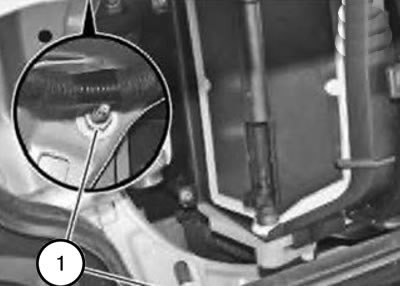

5. Scoateți șuruburile (1) de pe ambele părți.
Cuplu de strângere: 6 Nm.
6. Scoateți ornamentul panoului de bord.

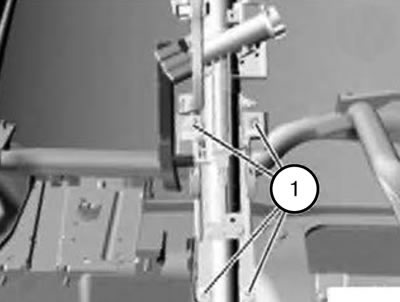

7. Slăbiți șuruburile (1) și coborâți coloana de direcție (2).
Cuplu de strângere: 21 Nm.

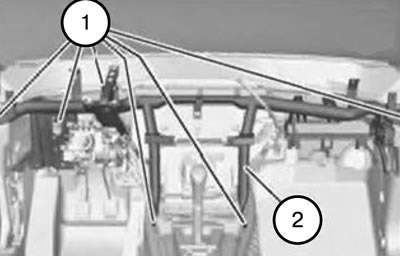

8. Slăbiți șuruburile (1) și scoateți tubul de susținere (2) din vehicul (chemați un asistent dacă este necesar).
Cuplu de strângere: 21 Nm.

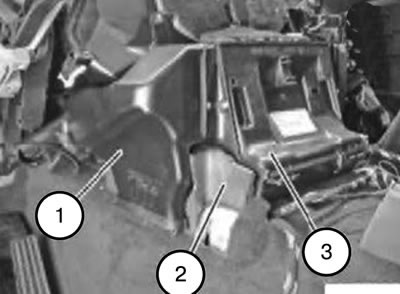

9. Scoateți conductele de ventilație (1) de pe ambele părți.
10. Scoateți elementul de spumă (2) și scoateți încălzitorul (3) din vehicul (chemați un asistent dacă este necesar).
11. Deconectați și scoateți cablajul corespunzător al încălzitorului (3).
Notă: Asigurați-vă că încălzitorul (3) și elementul de spumă (2) sunt poziționate corect pe ambele părți.

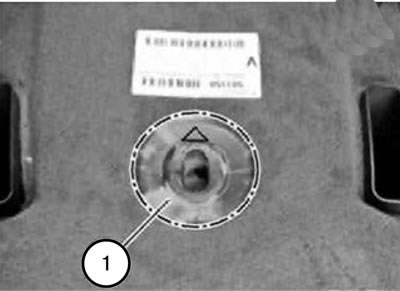

Notă: Acordați atenție poziției corecte a bucșei de cauciuc (1), care asigură drenarea normală a condensului.
12. Asamblați încălzitorul.
Notă: La înlocuirea încălzitorului.
13. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
14. Aerisiți sistemul de răcire și verificați dacă există scurgeri.
15. Evacuați și încărcați aparatul de aer condiționat.
