Demontare și instalare etrierului de frână al roții spate stânga sau dreapta
1. Scoateți roata din spate.
Notă: După finalizarea lucrărilor, este necesară aerisirea sistemului de frânare.

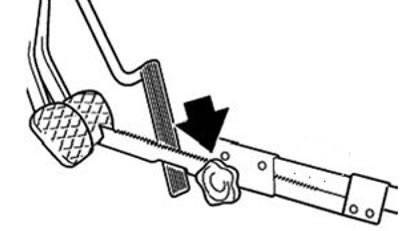

2. Apăsați complet pedala de frână și fixați-o cu opritorul.
Nota:
- Pedala de frână poate fi eliberată numai după conectarea conductelor de frână.
- Deschiderea conductelor sistemului de frânare previne scurgerea lichidului de frână din rezervorul cilindrului principal de frână și pătrunderea aerului în sistem.
Atenţie:
- Montați furtunul de frână fără tensiune.
- Mai întâi, strângeți conexiunea furtunului de frână la etrier, apoi la conductă.
- Asigurați-vă că furtunul nu se răsucește și nu intră în contact cu nicio parte a corpului.

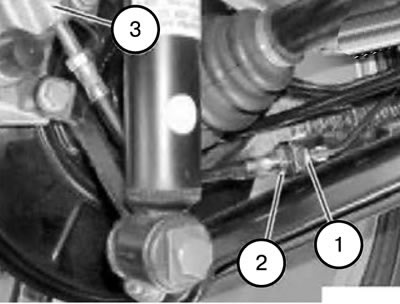

3. Slăbiți piulița de racord (1), împiedicând furtunul de frână să se rotească prin intermediul pătratului (2).
Cuplu de strângere: 14 Nm.
4. Deconectați furtunul de frână de la etrier (3).
Cuplu de strângere: 19 Nm.

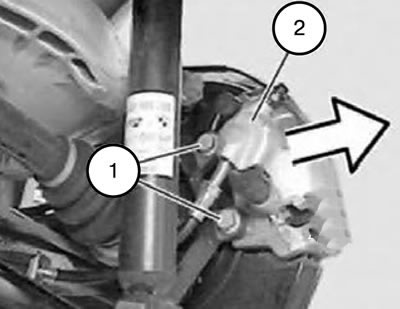

5. Deșurubați șuruburile (1).
Cuplu de strângere: 9 Nm.
6. Deconectați conectorul senzorului de uzură a plăcuțelor de frână.
7. Scoateți etrierul flotant mișcându-l înapoi.
8. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
