Demontare și instalare generatorului (motor M57 TU/M57 T2)
1. Deconectați cablul negativ de la baterie.
2. Scoateți carcasa ventilatorului.
3. Scoateți cureaua de transmisie a compresorului de aer condiționat.
4. Scoateți cureaua de transmisie a generatorului.
5. Scoateți panoul de protecție al carterului motorului din față.
6. Scoateți furtunul turbocompresorului din stânga.

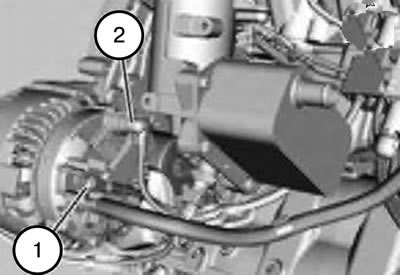

7. Deșurubați piulița (1).
8. Deconectați conectorul (2).
Nota:
- De la contactul 30 al generatorului, unitatea de control al preîncălzirii este alimentată suplimentar cu energie.
- Este imperativ ca acest fir să fie conectat, altfel va deteriora sistemul bujiei incandescente.

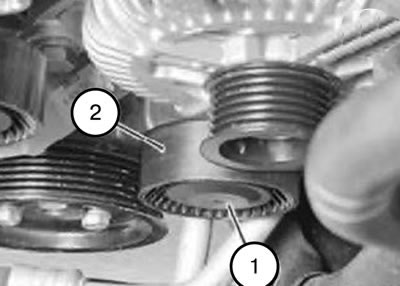

9. Scoateți dopul (1) și deșurubați șurubul situat sub acesta.
10. Scoateți elementul de bypass (2).

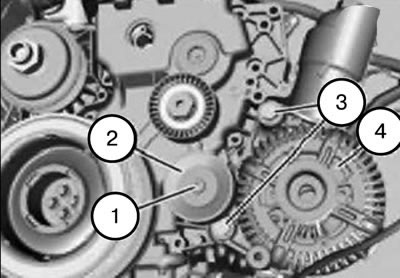

11. Deșurubați șurubul (1).
12. Scoateți fulia de ghidare (2).
13. Deșurubați șuruburile (3).
14. Scoateți generatorul (4).
Notă: Cu SA Dynamic Drive, alternatorul trebuie demontat cu o mișcare descendentă.
Atenție: Aveți grijă să nu deteriorați sistemul de răcire.
15. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
Notă: Verificați funcționalitatea DDE.
