Demontare și instalare tobei de eșapament spate (motor N46)
Atenție: Efectuați aceste operațiuni numai cu motorul rece.

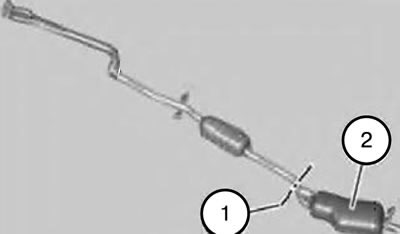

Notă: Sistemul de evacuare este demontat în ilustrație.
1. Determinați linia de tăiere.
1) Transferați lungimea noii tobe de eșapament spate pe toba de eșapament existentă (2).
2) Marcați linia de tăiere (1).

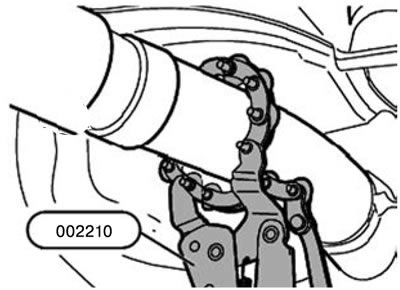

2. Tăiați țeava de eșapament folosind unealta 002210 și debavurați marginile.

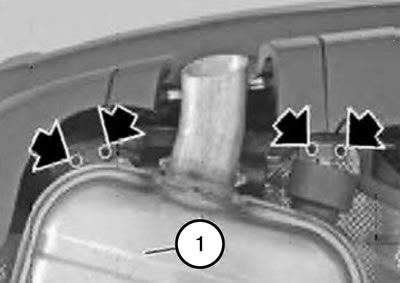

3. Deșurubați piulițele de pe balamaua din cauciuc-metal a tobei de eșapament spate de pe partea stângă și dreaptă și scoateți toba de eșapament (1).
Notă: La instalare, este necesar să instalați balamaua tobei de eșapament din cauciuc-metal pe noua tobă de eșapament.
Nota:

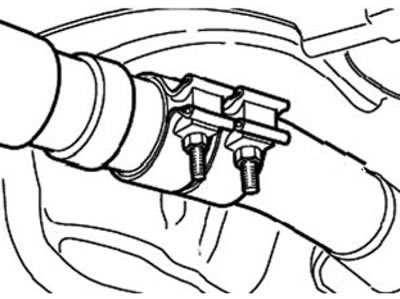

- La instalare, conectați noua tobă de eșapament la toba de eșapament din față folosind cuplaje cu cleme.
- Îmbinarea trebuie să fie în mijlocul cuplajului.
- Aliniați sistemul de evacuare și cuplajele de prindere astfel încât să fie amplasate la o distanță suficientă de componentele adiacente.
- Reglați poziția țevilor de eșapament (1) față de deschiderea caroseriei.
- Strângeți șuruburile manșonului de strângere.
4. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
Notă: După instalare, sistemul de evacuare trebuie verificat pentru scurgeri.
