Demontare și instalare galeriei de evacuare din față (motor N47)
1. Scoateți turbocompresorul de evacuare.

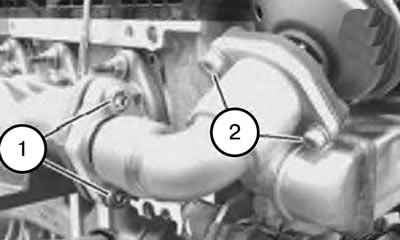

2. Deșurubați șuruburile (1).
Cuplu de strângere: 30 Nm.
Notă: Pentru claritate, imaginea este prezentată cu turbocompresorul de evacuare demontat.

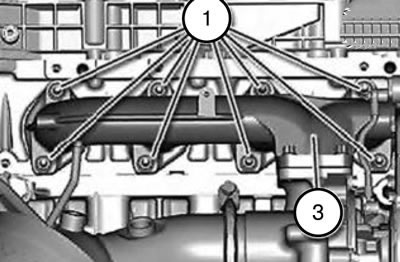

3. Slăbiți piulițele (1) și scoateți galeria de evacuare (3) din chiulasă.
Cuplu de strângere: 13 Nm.
Notă: La instalare, este necesar să curățați punctele de conectare și să înlocuiți garniturile.
Atenţie:
- Garniturile de etanșare ale distribuitorului au un strat de grafit pe o parte.
- Acestea ar trebui instalate cu grafitul orientat spre distribuitor.
4. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
5. Verificați funcționarea sistemului DDE.
