Уклањање и уградња вентилатора и склопова отпорника (BMW 7 Series E38)

Вентилатор интегрисане јединице система грејања и климатизације

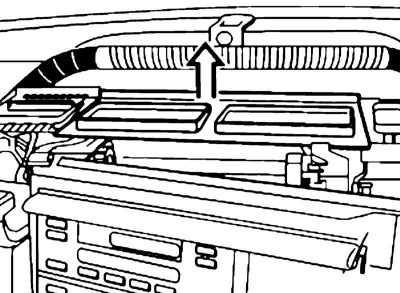

1. Скините облогу инструмент табле (погледајте поглавље Тело).

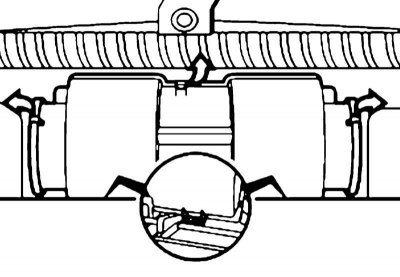

2. Отпустите стезаљку за монтажу ваздушног канала.

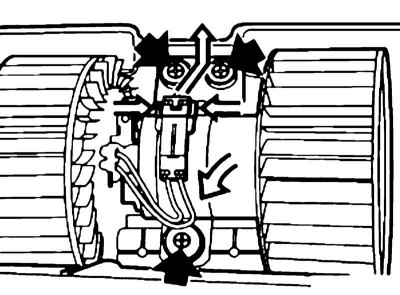

3. Отпустите резе за причвршћивање поклопца и уклоните поклопац. Проверите да ли је поклопац у исправном положају.



4. Одспојите конектор, уклоните завртње и извадите вентилатор.

Вентилатор интегрисане јединице система за аутоматско грејање и климатизацију

1. Скините облогу инструмент табле (погледајте поглавље Тело).

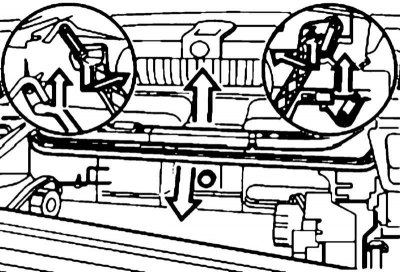

2. Отпустите стезаљку за монтажу ваздушног канала (погледајте илустрација).

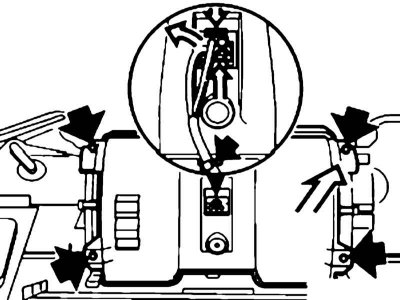

3. Отпустите десну и леву стезаљку која причвршћује шипке и полуге.



4. Одспојите конектор, исеците стезаљку кабелског свежња, уклоните завртње и уклоните поклопац.

5. Уклоните завртње (слично као илустрација) и уклоните електромотор вентилатора.

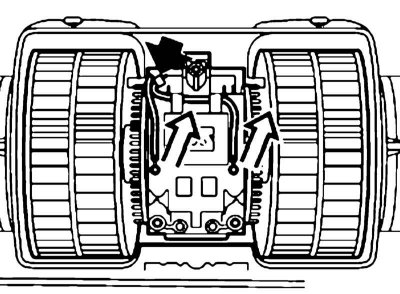

6. Ако је потребно, уклоните склоп отпорника као што је описано у наставку.

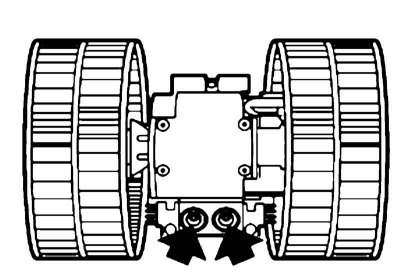

7. Одспојите конектор и пресеците стезаљку снопа каблова.





8. Уклоните завртње и склоп отпорника.

9. Инсталација се врши обрнутим редоследом.

Вентилатор задњег одељка

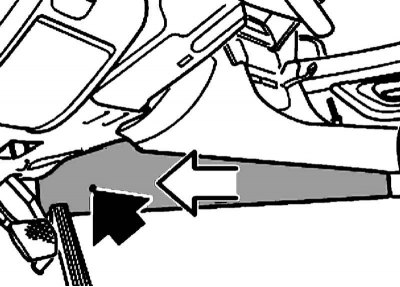

1. Уклоните украсну облогу управљачких полуга грејача у задњем делу путничког простора, као и контролну таблу вентилатора (погледајте поглавље Тело).

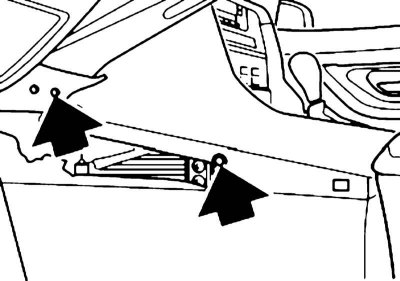

2. Уклоните завртње са обе стране и извуците предњу страну тунела из држача.

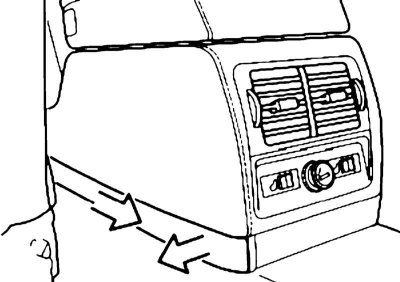

3. Уклоните завртње на страни возача.

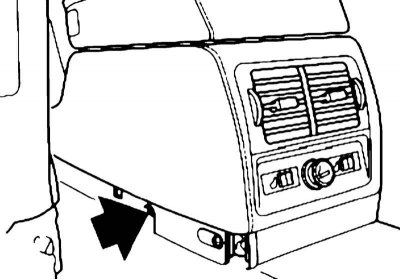

4. Откопчајте бочне плоче на задњем одељку за одлагање са обе стране и извуците их из носача према задњем делу.

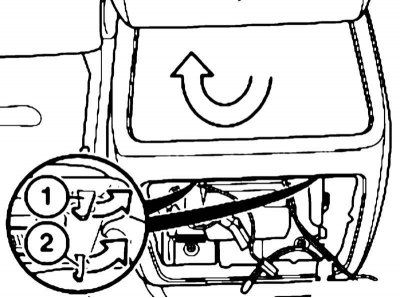

5. Одврните завртње који се налазе испод јастучића са леве и десне стране.

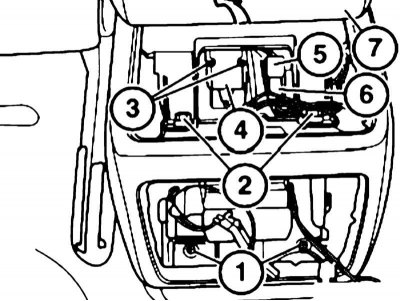

6. Кроз отвор, ослободите украсну плочу задњег претинца за рукавице са затварача позади (1) и напред (2).



7. Одврните завртње (1-3), одвојите конекторе (4 и 5), откључајте контактни блок (6) и одвојите га.

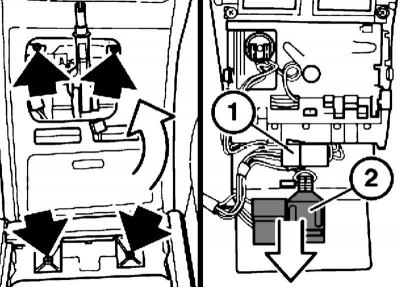

Пазите да не оштетите декоративну дрвену украсну плочу када скидате средњу украсну плочу. Гурните средњу плочу (7) за мале предмете напред и нагоре и уклоните је.

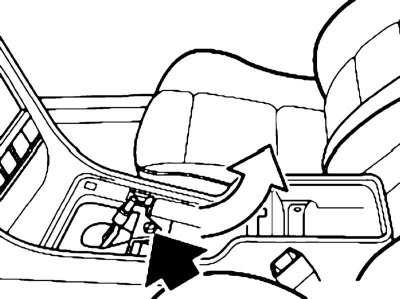

8. Уклоните завртње и повуците дрвену плочу претинца за рукавице (средњи део) напред. Одвојите конектор (1) (испод дрвене плоче) и повуците уназад држач конектора кабелског свежња (2) као склоп.

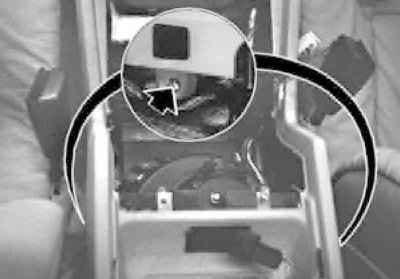

9. Уклоните завртањ.

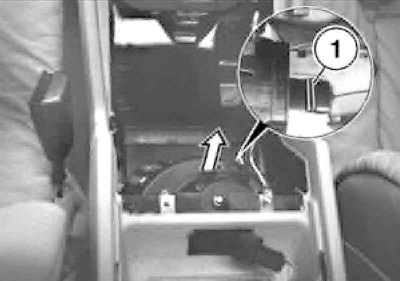

10. Подигните претинац за рукавице са задње стране и уклоните завртње са леве и десне стране.

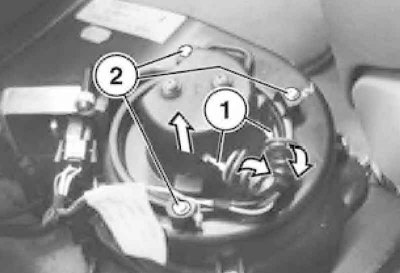

11. Извуците вентилатор задњег путничког простора напред из држача (1) и извуците га према горе према задњем делу.



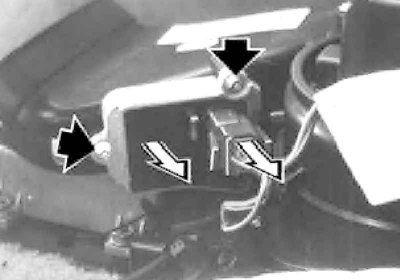

12. Гурните гумене капице и одвојите конектор (1). Уклоните завртње (2) и уклоните вентилатор задњег путничког простора.



13. Ако је потребно, одвојите конектор, уклоните завртње и уклоните склоп отпорника.
