Модели са интегрисаним системом грејања и А/Ц
1. Скините горњи поклопац мотора.
2. Уклоните црева (1) системи за хлађење на прегради моторног простора. Пажљиво издувајте водове да бисте уклонили преосталу расхладну течност из радијатора.
3. Уклоните кутију за одлагање, доњи поклопац стуба волана и предњу облогу простора за ноге (види поглавље Суспензија и управљање). Уклоните леви канал простора за ноге.

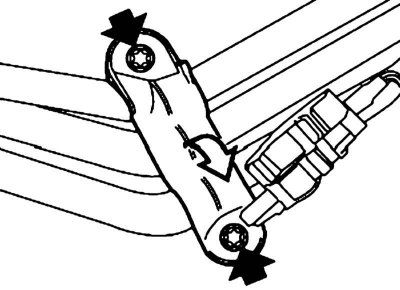

4. Уклоните завртње и одложите држач на страну.

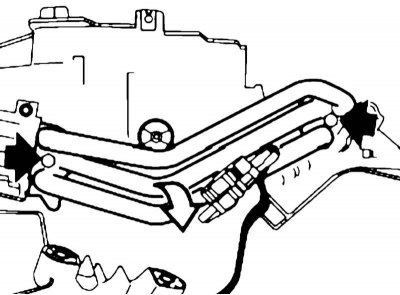

5. Одврните завртње и уклоните цеви.
Приликом уградње замените заптивне прстенове цеви.

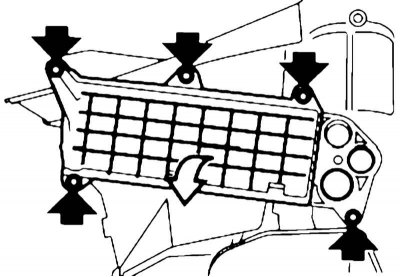

6. Изврните завртње и уклоните поклопац радијатора грејача.

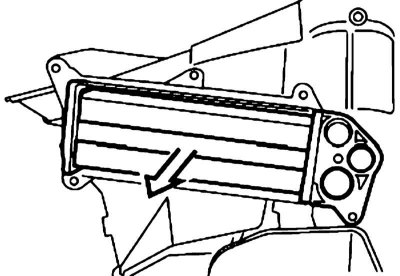

7. Уклоните грејни елемент.
Модели са аутоматским А/Ц системом
1. Скините горњи поклопац мотора.
2. Уклоните црева (1) системи за хлађење на прегради моторног простора. Пажљиво издувајте водове да бисте уклонили преосталу расхладну течност из радијатора.
3. Уклоните претинац за рукавице (види поглавље Тело).
4. Уклоните стуб управљача (види поглавље Суспензија и управљање).
5. Уклоните леву бочну облогу и леви учвршћивач (види поглавље Тело).

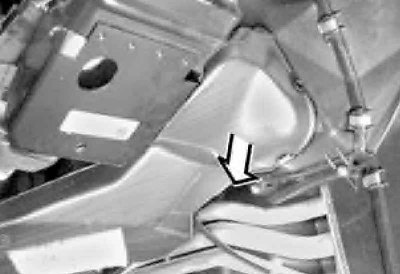

6. Уклоните леви и десни канал простора за ноге.

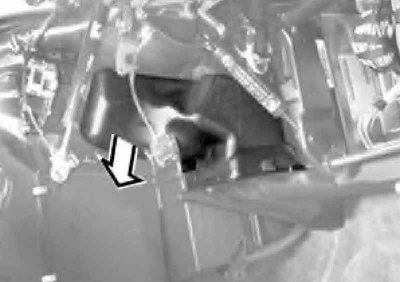

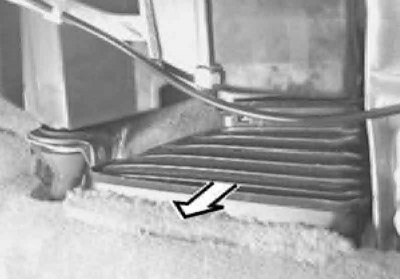

Десни канал за ноге
7. Уклоните леви и десни ваздушни канал задњег дела салона.
8. Уклоните десну и леву серво ваздушну клапну. Поставите амортизер у приближно хоризонталан положај и окачите полугу.

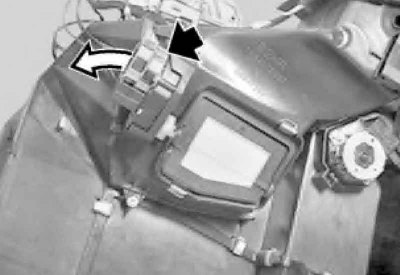

Серво мотор за ваздушни пригушивач десне ноге

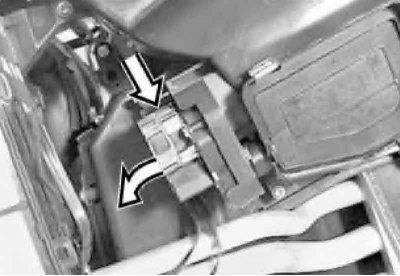

Серво за леви пригушивач довода ваздуха до ногу

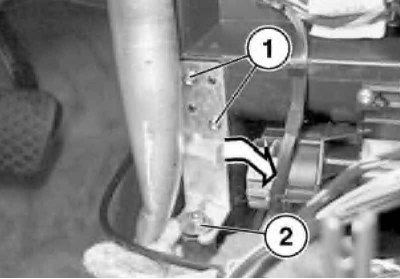

9. Уклоните завртње (1), олабавите матицу (2) и извадите леви и десни држач.

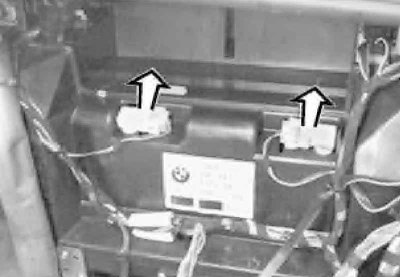

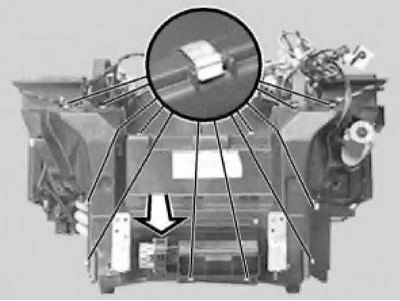

10. Отпустите држач за причвршћивање и уклоните сензор температуре. Одрежите стезаљку кабелског свежња на поклопцу.
Приликом постављања користите нове стезаљке.
11. Уклоните држаче и уклоните поклопац хладњака.

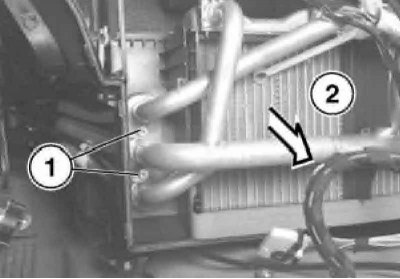

12. Уклоните завртње (1) и извадите радијатор (2).
Приликом постављања, замените О-прстенове.

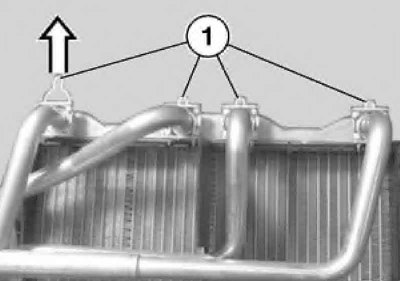

13. Приликом замене грејног елемента, уклоните причврсне копче и поново поставите жице.
14. Инсталација се врши обрнутим редоследом.
Радијатор задњег грејача
1. Уклоните предњу и задњу кутију за складиштење (види поглавље Тело).

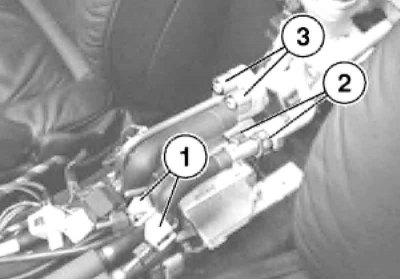

2. Стегните црева (1). Дајте матице (2) и одвојите водове расхладне течности без одвајања водова расхладног средства.
Приликом постављања, замените О-прстенове.

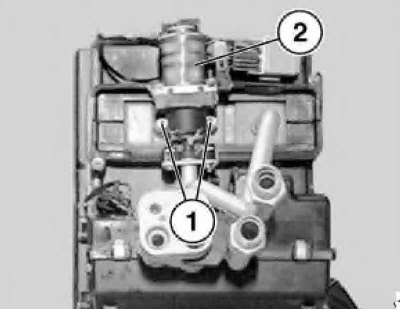

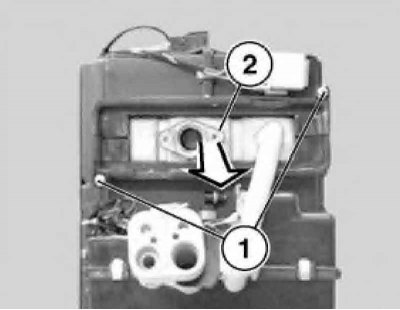

3. Уклоните изолациони материјал са вентила за воду. Уклоните завртње (1) и уклоните вентил за воду (2) са доводним цревом.
На илустрацији, јединица за грејање и клима уређај је приказана уклоњена ради веће јасноће, али није неопходно да је уклоните.
4. Изврните завртње (1) и извадите радијатор из кућишта (2) са одводном цеви.
