Пажња:
- Потребно је стриктно пратити редослед радњи приликом уклањања и уградње брегасте осовине издувних гасова.
- Ризик од оштећења.
- Горње и доње носеће шипке морају бити причвршћене са укупно шест причвршћивача 114461.
1. Скините поклопац главе цилиндра.
2. Уклоните актуатор VANOS система.
3. Подесите време отварања вентила.

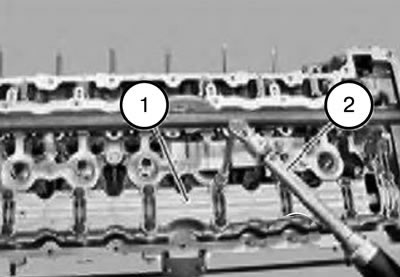

Напомена: Навојни причвршћивач носећих трака мора се одврнути почевши од ивица и крећући се према центру.
4. Уклоните горњу и доњу потпорну траку (1) покретом нагоре са брегастом осовином издувних гасова.
5. Уклоните горњу потпорну шипку (1).
6. Уклоните брегасту осовину издувних гасова са доње носеће плоче.
Пажња:

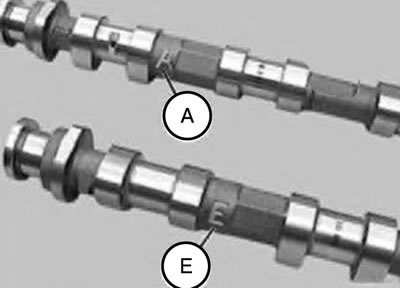

- Ознаке на усисној брегастој осовини и издувној брегастој осовини су различите.
- Уградња дистрибутивног вратила усисних вентила на место дистрибутивног вратила издувних вентила и обрнуто доводи до оштећења мотора.
А - Издувна брегаста осовина.
Е - Усисна брегаста осовина.

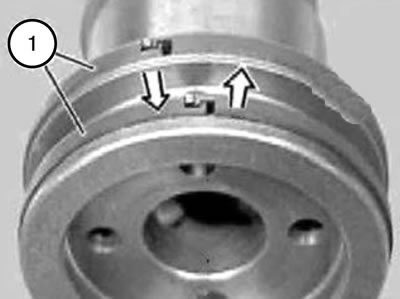

7. Проверите да ли правоугаони прстенови (1) имају оштећења и замените их ако је потребно.
8. Прстенови (1) правоугаоног попречног пресека се уклапају на место на споју.
9. Откопчајте правоугаони прстен (1), један крај нагоре, други крај надоле, и извуците га напред.
Опрез: Правоугаони прстенови (1) се лако ломе.
Пажња:
Уклањање на мотору:
- Поставите мотор у положај ГМТ првог цилиндра.
Уклоњена глава цилиндра:
- Приликом коришћења алата 119000, алуминијумска заптивка мора бити уклоњена.

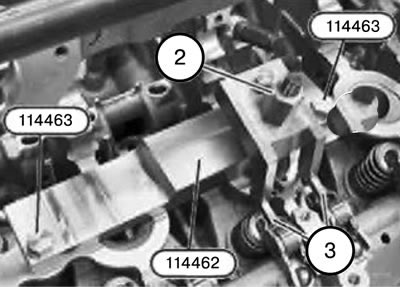

10. Претходно инсталирајте алат 114462 на 2. цилиндар.
11. Уметните алат 114463 у отвор за монтажу поклопца главе цилиндра.
Пажња:
- Уређај 114463 представља посебан завртањ.
- Притиснути полугу (3) потискивача другог цилиндра помоћу навртке (2) вретена уређаја 114462.

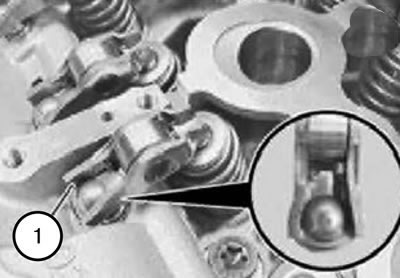

Напомена: Пре уградње брегасте осовине издувних гасова, обратите пажњу на положај полуге потисне шипке (1) на елементу система за хидрауличну компензацију зазора вентила.

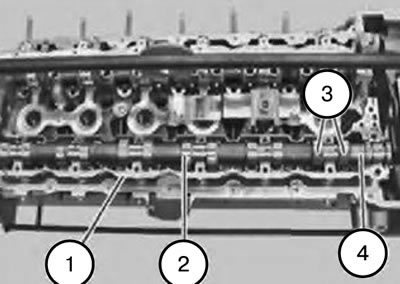

12. Поставите доњу потпорну шипку (1) са брегастом осовином издувних гасова (2) на полуге потисне шипке.
13. Подесите брегасту осовину издувних гасова (2).
Напомена:
- Брегасте осовине другог и четвртог цилиндра су подешене тако да се преклапају са вентилима.
- Брегови (3) првог цилиндра су окренути нагоре под углом.
- Број дела (4) на равној страни брегасте осовине издувних гасова (2) је окренут нагоре.
Пажња:
- У навојним отворима главе цилиндра не би требало да буде остатака уља.
- Очистите навојне рупе.
14. Поставите горњу потпорну шипку (1).
15. Монтирајте вијке на суво.
16. Затегните вијке који причвршћују горњу носећу шипку (1) за брегасту осовину издувних гасова на носачима 3 и 5 за 1/2 окрета.

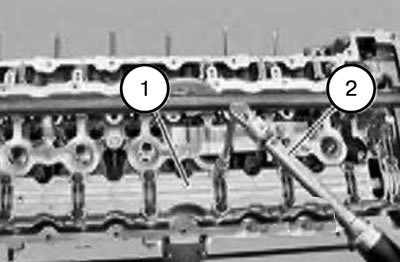

17. Затегните вијке за причвршћивање брегасте осовине издувних гасова са горњом и доњом носећом плочом (1) помоћу момент кључа (2) од средине ка ивицама обртним моментом од 8 Nm.
18. Отпустите све завртње који причвршћују горњу носећу шипку (1) од средине до ивица за 90°.
Напомена:

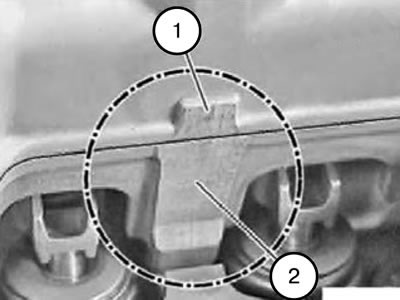

- Приликом постављања, горње и доње носеће траке морају бити поравнате једна са другом на брушеним површинама (1 и 2).
- Уверите се да потисни диск и носач причвршћивача 114461 чврсто приањају уз глодане површине.
Напомена:

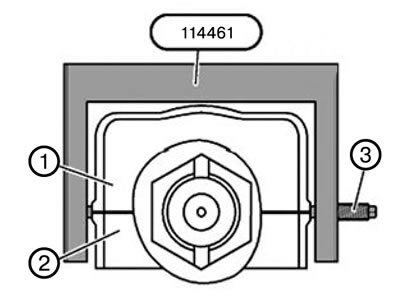

- Шематски приказ причвршћивача 114461 на горњој носећој шипки (1) и доњој носећој шипки (2).
- Сви фитинги 114461 морају бити претходно затегнути само помоћу фитинга 114350.
Опрез: Затегните завртањ (3) на потисном диску обртним моментом од 2 Nm.

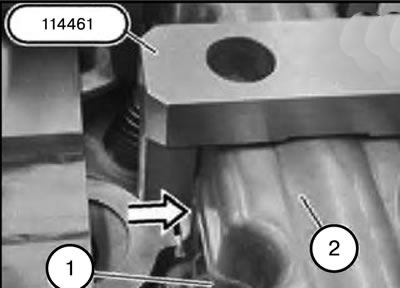

19. Поставите алат 114461 на навојни причвршћивач носећих трака.
20. Уверите се да носачи прецизно належу на површине тла горње носеће шипке (2) и доње носеће шипке (1).

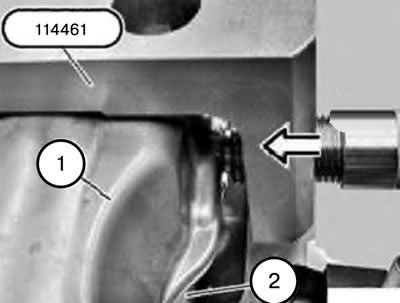

21. Поставите завртањ уређаја 114461 на брушене површине горње носеће шипке (1) и доње носеће шипке (2).
Опрез: Затегните завртње на потисном диску на 2 Nm.
Пажња:

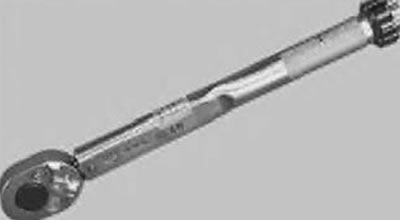

- Подесите алат 114350 на 2 Nm.
- Сви фитинги 114461 морају бити претходно затегнути само помоћу фитинга 114350.

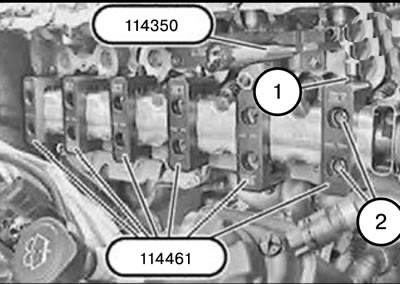

22. Уградите алате 114461 помоћу завртња (1) на унутрашњост главе цилиндра.
23. Инсталирајте алат 114461 на други цилиндар са завртњем окренутим ка споља.
24. Поставите алат 114461 тако да вијци (2) који причвршћују носеће траке буду доступни.

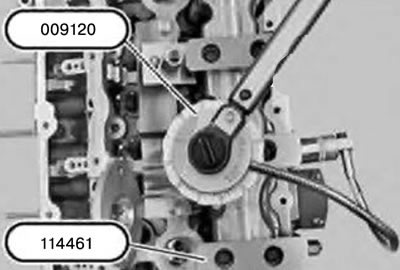

25. Затегните горњу и доњу носећу траку помоћу алата 009120.
Обртни момент затезања: 8 Nm + 60°.
Опрез: Алат 114461 може се уклонити само када су навоји брегасте осовине издувних гасова затегнути.
26. Склопите мотор.
