Внимание: Обязательно отрегулируйте высоту установки педали тормоза после снятия или замены главного цилиндра или усилителя тормоза. Отрегулируйте также положение выключателя фонарей стоп-сигнала.
Измерьте расстояние между нижним краем резиновой накладки педали тормоза и перегородкой и сравните полученный результат с требуемыми данными.

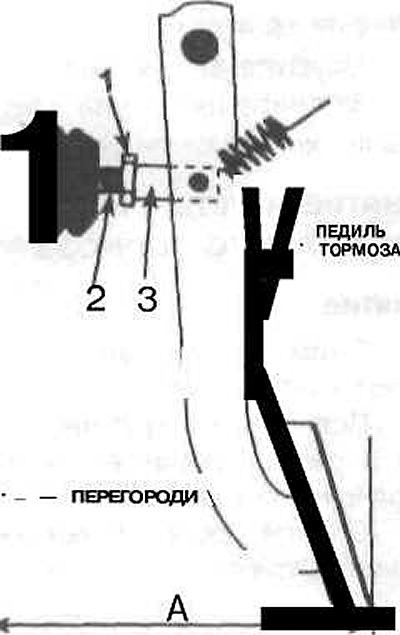

Чтобы отрегулировать высоту установки педали, ослабьте контргайку (1) и, удерживая хомут (3), вращайте штангу толкателя (2), пока расстояние (А) не придет в соответствие с требуемыми данными. А = 245 мм.
Ранние модели автомобиля
Внимание: Выключатель фонарей стоп-сигнала должен быть проверен и, если необходимо, отрегулирован после снятия или замены главного цилиндра или усилителя тормозов.
Выключатель фонарей стоп-сигнала установлен в кронштейне на верхней части педали тормоза. Выключатель срабатывает при каждом нажатии на педаль.

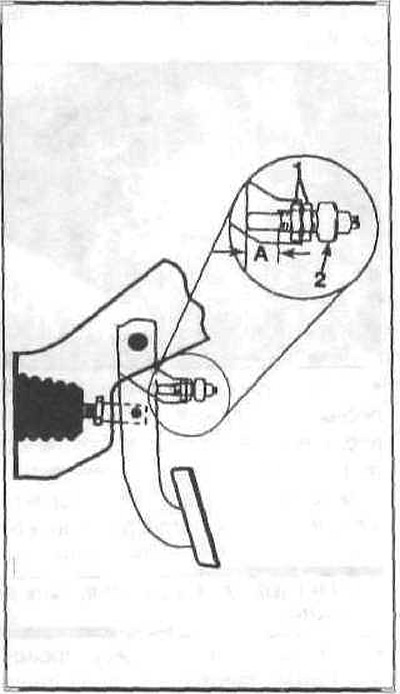

Измерьте расстояние между контактной с выключателем точкой на педали тормоза (педаль не нажата) и кожухом выключателя и сравните полученный результат с величиной А = 5-6 мм.
Если требуется регулировка, отсоедините от выключателя провода. Ослабьте контргайки (1), вкрутите или выкрутите слегка выключатель (2), чтобы добиться правильной длины его плунжера, и вновь затяните контргайки. Подключите провода и проверьте работу выключателя.
