Регулировка ручного тормоза (BMW 3 Series E30)

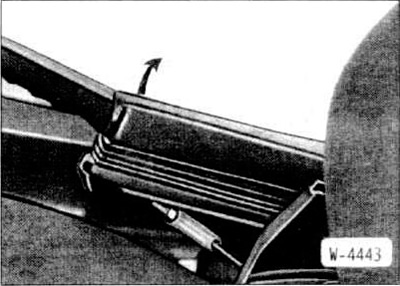

Поднять резиновый чехол рычага ручного тормоза и оттянуть его назад.

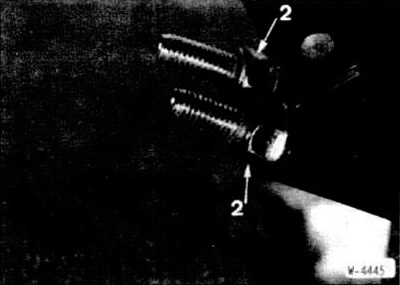

Отвернуть 2 гайки «2» тросов ручного тормоза.

Барабанный тормоз

Неоднократным нажатием на педаль тормоза произвести установку тормозных колодок.

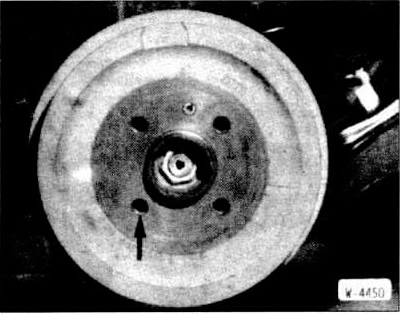

До того как тормозные колодки установятся, будут слышны щелчки со стороны тормоза заднего колеса. Через отверстие (стрелка) под колесный болт видно, как функционирует установочный механизм тормозных колодок.

Дисковые тормоза

Стояночный тормоз полностью отделен от рабочих тормозов, благодаря этому подвергается меньшему износу. Момент трения снижается из-за коррозии тормозного барабана и загрязнения тормозных колодок. Для достижения максимальной эффективности ручного тормоза как правило, достаточно перед его регулировкой при подтянутом ручном тормозе проехать на автомобиле около 100 м на умеренной скорости.

Вывернуть по одному колесному болту на каждом колесе.

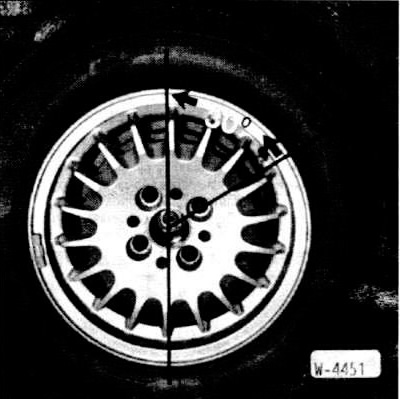

Резьбовое отверстие под болт должно располагаться под 30° вверху позади вертикали.

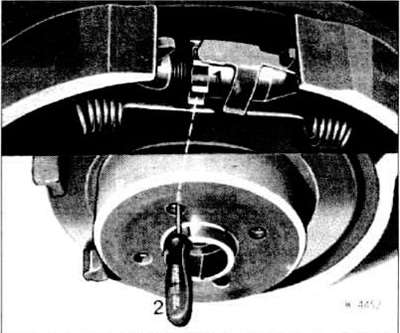

Приложив отвертку «2» к установочной гайке «1», поворачивать гайку до того, чтобы невозможно было проворачивать тормозной диск рукой. После этого отвернуть установочную гайку на 3-4 зуба назад. При повороте установочной гайки с левой стороны автомобиля вверх, тормозные колодки прижимаются к барабану. С правой стороны автомобиля установочную гайку для этого нужно поворачивать вниз. После регулировки проверить возможность свободного поворота тормозного диска, и если требуется, отвернуть установочную гайку еще немного назад. Тормозные диски обязательно должны вращаться свободно.





Отрегулировать трос ручного тормоза.

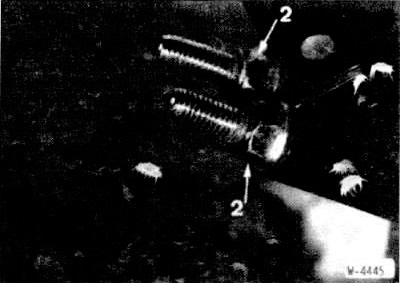

Подтянуть рычаг ручного тормоза на 5 щелчков и отвернуть регулировочные гайки «2» настолько, чтобы левое и правое задние колеса проворачивались рукой. Отпустить рычаг ручного тормоза и проверить, свободно ли вращаются колеса, в противном случае повторить регулировку.

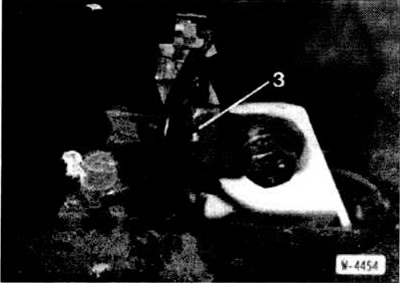

Включить зажигание. При опускании рычага ручного тормоза на приборной доске должна гаснуть контрольная лампа ручного тормоза. Если этого не происходит, отрегулировать выключатель «3».

Поставить резиновый чехол рычага ручного тормоза.

Завернуть 2 болта задних колес и затянуть их моментом 110 нм.
