Снятие и установка тормозных колодок стояночного тормоза (BMW 3 Series E30)

Снятие

Снять тормозной диск заднего колеса.

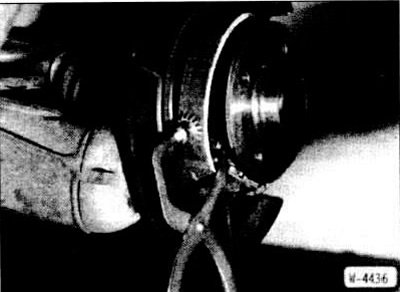

Отсоединить нижнюю возвратную пружину. Проверить возвратную пружину. Проржавевшую и ослабшую пружину заменить.

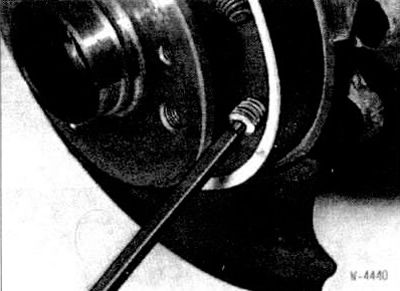

Слегка прижать прижимную пружину стержневым ключом 5 мм, повернуть на 90° (¼ оборота) и снять пружину с тормозной колодки.

Так же снять прижимную пружину с другой тормозной колодки.

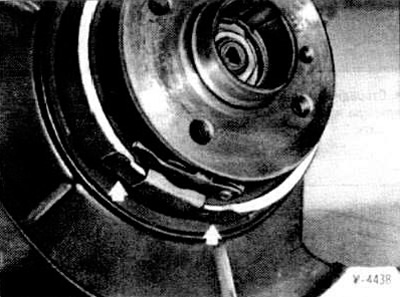

Развести тормозные колодки снизу и поднять их наверх.

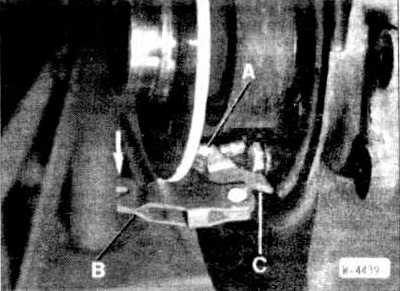

Снять распорный замок и проверить легкость перемещения. Для этого деталь «В» потянуть назад, выдавить палец «А» и снять деталь «С» с троса.

Установка

Обязательно заменять тормозные колодки с обеих сторон колодками.

Покрыть очень тонким слоем пасты Molykote G рабочие поверхности и палец распорного замка.

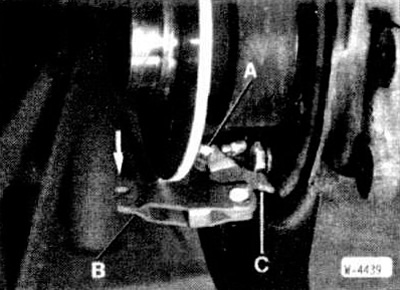

Поставить распорный замок с пальцем «А» снизу на трос ручного тормоза в правильное положение.

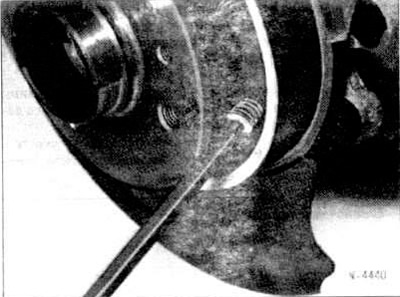

Вставить левую и правую тормозные колодки. Нажать на прижимную пружину стержневым ключом 5 мм и одновременно повернуть на 90°.

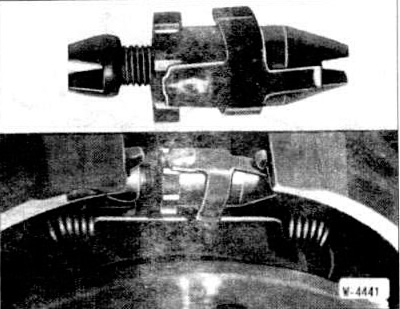

Обеспечить перемещение механизма установки тормозных колодок. Слегка смазать резьбу пастой Molykote. Вывернуть резьбовой элемент до конца.



Поставить механизм установки в правильное положение между тормозными колодками.

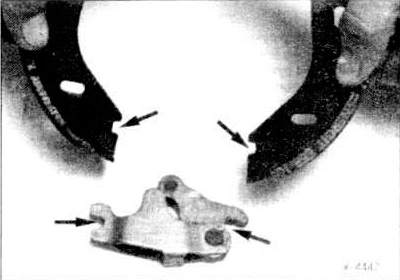

Снизу тормозные колодки должны войти в прорезики распорного замка.

Подсоединить верхнюю и нижнюю возвратные пружины.

Установить тормозной диск.

Отрегулировать ручной тормоз.

Если заменялись тормозные колодки ручного тормоза, их необходимо приработать в 3 этапа.

• Фаза 1: 5 резких торможений на скорости 50 км/час на дороге с небольшим движением.
• Фаза 2: дать тормозам остыть.
• Фаза 3: еще 5 резких торможений на скорости 50 км/час.
