Крышка головки блока цилиндров — снятие и установка (BMW 7 Series E32)

Снятие

Отсоедините провод массы от аккумулятора.

Отделите от крышки головки блока цилиндров шланг сапуна.

Где необходимо, открутите и снимите кронштейн впускного коллектора и, если установлен, кронштейн датчиков или стабилизатора воздушного потока на холостом ходу (отсоедините от датчиков и стабилизатора электрические соединители).

Где необходимо, отключите электросоединитель датчика воздушного потока. Выпустите жгут проводов из скоб и переместите его в сторону.

Где необходимо, отсоедините от впускного воздуховода патрубки и шланги, затем ослабьте зажим и отделите воздуховод от корпуса дросселя. Открутите монтажные гайки кожуха воздушного фильтра и снимите кожух вместе со шлангом и датчиком воздушного потока.

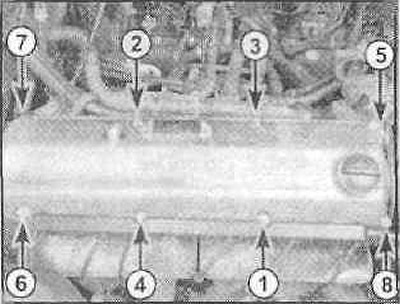

Отверните крепежные гайки клапанной крышки в определенной последовательности.

Некоторые двигатели имеют девять гаек/болтов крепления. Дополнительный (девятый болт), находящийся в передней части крышки около распределителя зажигания, отворачивается последним.



Где необходимо, отсоедините провода свечей зажигания от крышки распределителя и сместите их в сторону. Обычно нет необходимости отсоединять провода от свечей зажигания.



Снимите клапанную крышку и прокладку. Выбросьте старую прокладку, при установке следует использовать новую. Где необходимо, снимите крышку распредвала. Если установлен, снимите полукруглый резиновый уплотнитель из прорези на передней стороне головки блока цилиндров.

Установка

С помощью скребка счистите старый герметик с контактных поверхностей клапанной крышки и головки блока цилиндров.

Внимание: Будьте очень осторожны, чтобы не поцарапать поверхности. В продаже есть специальные составы, которые весьма облегчат задачу. После того, как все следы герметика удалены, оботрите поверхности ветошью, смоченной подходящим растворителем.

Установите в прорезь на передней стороне головки блока цилиндров новый полукруглый резиновый уплотнитель (если необходимо). Нанесите на контактную с прокладкой клапанной крышки поверхность уплотнителя специальный герметик.

Внимание: В течение десяти минут после нанесения герметика необходимо установить клапанную крышку и затянуть гайки.

Установите крышку распредвала (некоторые двигатели), клапанную крышку и новую прокладку. Установите шайбы и гайки, зажмите гайки равномерно и надежно в последовательности, обратной изображенной (см. рис. выше). Не перетягивайте гайки — они не должны деформировать клапанную крышку.

Далее производите установку в порядке, обратном снятию.
