Натяжитель цепи — снятие и установка (BMW 7 Series E32)

При шумной работе цепи механизма газораспределения необходимо снять и проверить натяжитель цепи, он установлен с правой стороны двигателя. Натягивание цепи распределительного механизма происходит под действием пружины и давления масла в натяжителе, которое напрямую зависит от давления масла в двигателе.

Посторонние звуки работы цепи могут иметь следующие причины:

• Плохая продувка плунжера.
• Изношенный плунжер. Засоренная щель продува (вентиляционная щель).
• Неисправен шариковый клапан.
• Слишком малая или слишком большая жесткость пружины.

Снятие

Отверните замыкающий болт плунжера.

Внимание: Болт находится под сильным давлением пружины.

Снимите пружину и плунжер натяжителя цепи.

Проверка

Измерьте длину пружины в свободном состоянии. Она должна составлять 155,5 мм.

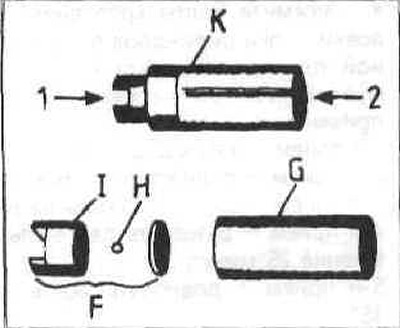

Чтобы убедиться, что шарик (Н) двигается свободно, встряхните плунжер (К).

Проверьте работу клапана. Для этого необходимо вдувать сжатый воздух в плунжер со стороны, указанной на рисунке цифрой 1, при этом клапан должен открыться. При вдувании воздуха в направлении 2, клапан должен закрыться.

В противном случае выбейте клапан (F) из втулки (G) и очистите его. Обратите внимание на то, чтобы щель продува (1) была чистая.

Установка

В отверстие в блоке цилиндров двигателя залейте масленкой около 100см

Установите плунжер с пружиной и новым уплотнительным кольцом и наверните рукой замыкающий болт.

Внимание: Конусный конец пружины должен быть обращен в сторону болта.

Отвернув болты крепления, снимите крышку головки блока цилиндров и крышку шестерни распредвала.

Перемещайте натяжитель в обе стороны до тех пор, пока у замыкающего болта не появится масло и не будет чувствоваться сопротивление перемещению.

Затяните замыкающий болт усилием 35 Нм.

Закрепите крышку головки блока цилиндров и крышку шестерни распредвала.
