Звездочки и натяжитель цепи распределительных валов — снятие и установка

            0

Двигатель M43TU



Звездочки



1. Снятие звездочек описано в параграфе 7 как часть процедуры снятия цепи.

Натяжитель



2. Установите двигатель в положение ВМТ поршня №1 и зафиксируйте коленчатый вал, как указано в параграфе 3.

3. Снимите крышки цепи, как указано в параграфе 6.

4. Нажмите на нижний конец башмака натяжитепя, чтобы ослабить цепь и утопить плунжер натяжителя, пока канавка на плунжере не совпадет с отверстием в корпусе натяжителя. Зафиксируйте плунжер в этом положении, вставив стержень или сверло подходящего диаметра в отверстие и канавку.

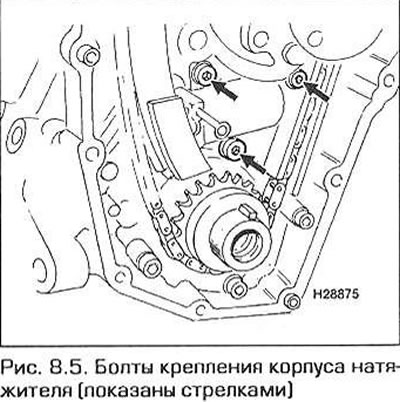

5. Выверните болты крепления корпуса натяжителя и снимите его с двигателя (рис. 8.5).



6. Не вытаскивайте из натяжителя стержень, пока натяжитель не будет установлен на место. Не пытайтесь разобрать натяжитель — для его сборки нужно специальное фирменное приспособление.

7. Если приобретен новый натяжитель, то он также зафиксирован в отжатом положении. Не вытаскивайте фиксатор, пока натяжитель не установлен на место.

8. Установка выполняется в последовательности, обратной снятию, с учетом следующих замечаний.
  • а) Проверьте состояние уплотнительного кольца и, при необходимости, замените его.
  • б) Не вытаскивайте фиксатор, пока натяжитель не установлен на место.
  • в) Установите крышки цепи, как указано в параграфе 6.

Двигатель N42



Звездочки



9. Снятие звездочек описано в параграфе 7 как часть процедуры снятия цепи.


Натяжитель



10. Гидравлический натяжитель цепи действует на правый направляющий башмак. Выверните узел натяжителя (см. рис. 7.29). Приготовьтесь к тому, что из отверстия польется масло. При сборке надо будет заменить уплотнительное кольцо.

11. Если требуется заменить плунжер натяжителя, держите узел вертикально шестигранной головкой вниз. Надавите на плунжер, чтобы выжать из корпуса все масло. При необходимости, повторите процедуру.

12. Замените уплотнительное кольцо и вверните узел на место. Затяните пробку требуемым усилием.
