Двигатель M43TU — верхняя крышка
Примечание. При установке крышки потребуется новая прокладка и подходящий герметик. Для установки крышки нужно будет ввернуть в отверстия болтов, которыми крепится крышка, две шпильки. Кроме того, потребуется тонкая металлическая пластинка.
Снятие
1. Слейте охлаждающую жидкость (см. главу 1).
2. Снимите крышку головки цилиндров, как указано в параграфе 4.
3. Снимите с крышки датчик положения распределительного вала (при необходимости, см. главу 4А).
4. Удалите фиксаторы и снимите электропроводку с крышки цепи.
5. Снимите термостат (см. главу 3).

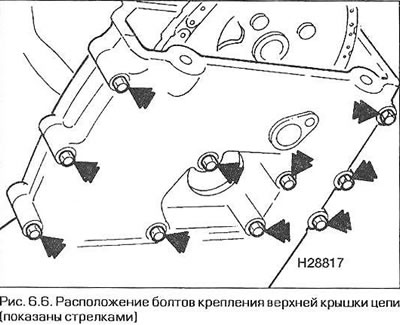

6. Выверните винты крепления крышки цепи и снимите крышку (рис. 6.6). Снимите прокладки.
7. Снимите резиновое уплотнение с верхней стороны нижней крышки цепи.
8. Обычно под верхнюю и нижнюю крышки установлена общая прокладка. Если в Вашем случае действительно установлена такая прокладка, и Вы не собираетесь снимать нижнюю крышку, отрежьте верхнюю часть прокладки вровень с верхней плоскостью нижней крышки. Режьте изнутри наружу. В запасные части поставляется прокладка под верхнюю крышку отдельно от нижней.
Установка
9. Для начала тщательно очистите все сопрягаемые поверхности.

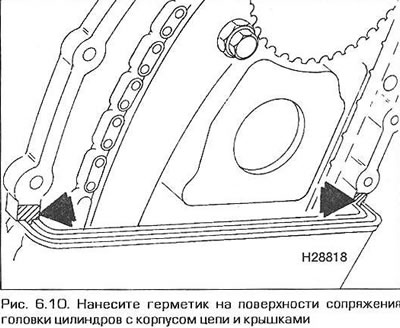

10. Нанесите слой герметика на поверхности сопряжения головки цилиндров с корпусом цепи и крышками (рис. 6.10).
11. Вверните две длинные шпильки (или болты со срезанными головками) в резьбовые отверстия болтов, которыми крепится верхняя крышка цепи.

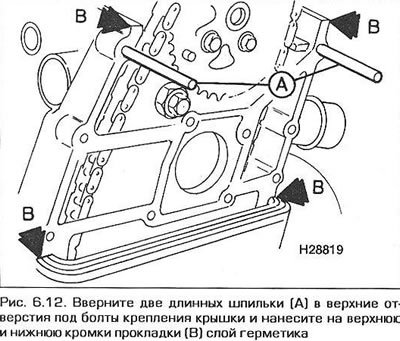

12. Уложите новую прокладку под верхнюю крышку на поверхность корпуса цепи. Нанесите тонкий слой герметика на верхнюю и нижнюю кромки прокладки (рис. 6.12).

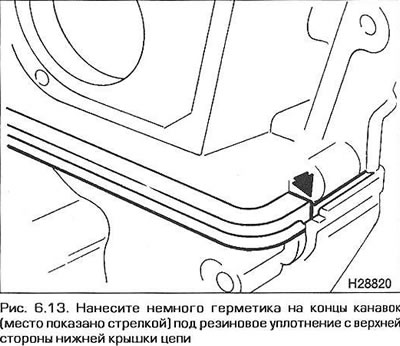

13. Нанесите немного герметика на концы канавок под резиновое уплотнение с верхней стороны нижней крышки цепи (рис. 6.13).
14. Вложите в канавки нижней крышки резиновое уплотнение.
15. Для того, чтобы резиновое уплотнение на нижней крышке не сместилось при установке верхней крышки, изготовитель рекомендует воспользоваться приспособлением 11 2 330. Приспособление можно заменить очень тонкой металлической пластинкой. Пластинка должна быть таких размеров, чтобы покрыть все уплотнение.

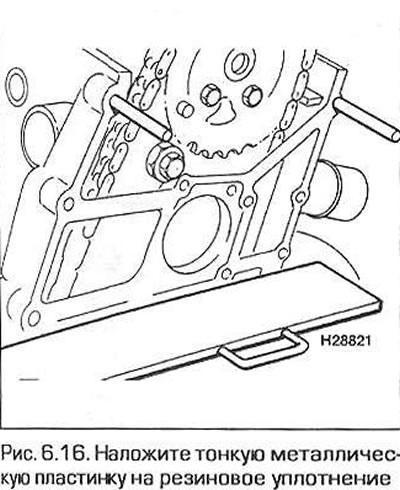

16. Смажьте обе стороны пластинки тонким слоем консистентной смазки и наложите пластинку на уплотнение (рис. 6.16).
17. Наденьте на установочные шпильки верхнюю крышку цепи. Закрепите крышку нижними наружными болтами, затянув их пока от руки.
18. Осторожно вытяните металлическую пластинку из-под крышки.
19. Уложите на место крышку головки цилиндров без прокладки.

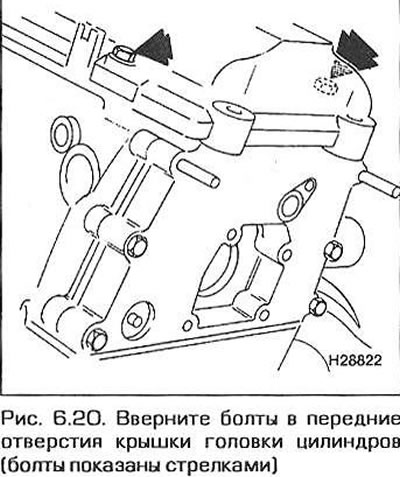

20. Вверните в передние отверстия крышки головки цилиндров два болта М6 с большими шайбами (вверните болты, которыми крышка крепится к головке блока, а не к крышке цепи) (рис. 6.20).
21. Затяните ввернутые болты крышки головки цилиндров, чтобы сместить крышку цепи вниз, пока она не упрется в поверхность головки цилиндров.
22. Затяните ранее ввернутые болты крышки цепи требуемым моментом.
23. Выверните установочные шпильки крышки цепи и вверните вместо них болты крепления крышки. Затяните болты требуемым моментом.
24. Выверните два болта М6 крышки головки цилиндров. Снимите крышку.
25. Установите на место термостат (см. главу 3).
26. Установите датчик положения распределительного вала (при необходимости см. параграф 12 главы 4А)
27. Установите крышку головки цилиндров, как указано в параграфе 4.
28. Заполните систему охлаждения жидкостью (см. главу 1).
29. Закрепите на крышке цепи снятую ранее электропроводку.
Двигатель M43TU — нижняя крышка
Примечание. При установке потребуется новая прокладка и подходящий герметик.
Снятие
30. Снимите верхнюю крышку цепи, как указано выше.
31. Снимите ремень привода вспомогательных агрегатов, как указано в главе 1.
32. Выверните болты и снимите шкив водяного насоса. Для стопорения шкива от проворачивания оберните вокруг него старый приводной ремень и крепко его сожмите.
33. Отверните болты крепления датчика положения коленчатого вала к кронштейну, снимите датчик и сдвиньте его в сторону (за более подробной информацией обратитесь к параграфу 12 главы 4А). Чтобы не повредить датчик лучше его снять совсем.
34. Снимите с крышки проводку и шланги и сдвиньте их в сторону из рабочей зоны.
35. Снимите сноска коленчатого вала шкив с демпфером и ступицу (см. параграф 5).
36. Выверните болты крепления нижней крышки цепи (запомните их расположение) и снимите крышку (рис. 6.36). Обратитесь к п. 8.
37. Для начала тщательно очистите все сопрягаемые поверхности.
38. Заметьте глубину установки манжеты в нижнюю крышку цепи, затем извлеките манжету.
39. Очистите расточку 8 крышке под манжету, затем вставьте новую манжету и запрессуйте ее на ранее отмеченную глубину. Для запрессовки манжеты можно воспользоваться куском трубы или большой торцевой головкой, диаметр которой чуть меньше наружного диаметра манжеты.
40. Удостоверьтесь в наличии установочных штифтов крышки в корпусе цепи.
41. Наложите на установочную поверхность корпуса под крышку новую прокладку. Чтобы прокладка не сваливалась, "приклейте" ее небольшим количеством консистентной смазки. Имейте в виду следующее:
- а) Под нижнюю и верхнюю крышки цепи установите единую прокладку. На верхний торец прокладки нанесите немного герметика.
- б) Установите верхнюю крышку цепи, как указано выше. Поскольку под обе крышки установлена единая прокладка, опустите все указания, касающиеся отдельной прокладки под верхнюю крышку. Отпадает также необходимость вворачивать шпильки при установке верхней крышки.
42. Установите на место нижнюю крышку, закрепите ее болтами и затяните болты требуемым моментом.
43. Установите на коленчатый вал ступицу и шкив с демпфером (см. параграф 5).
44. Закрепите на крышке ранее снятые шланги и электропроводку.
45. Установите на место датчик положения коленчатого вала.
46. Установите шкив на вал водяного насоса и затяните болты крепления шкива.
47. Установите ремень привода вспомогательных агрегатов, как указано в главе 1.
Двигатель N42
49. На этих двигателях корпус цепи выполнен как одно целое с блоком цилиндров, без крышек.
