Снятие и установка привода очистителя ветрового стекла / крышки обтекателя (BMW 5 Series E39)
Снятие
Пометить положение щеток на ветровом стекле с помощью клейкой ленты. Для этого полоску клейкой ленты приклеить к стеклу непосредственно рядом со щеткой.

Снять защитные колпачки с гаек крепления или отжать их с помощью маленькой отвертки.

Отвернуть гайки.

Со стороны пассажира рядом с водителем снять оба коромысла рычага стеклоочистителя.

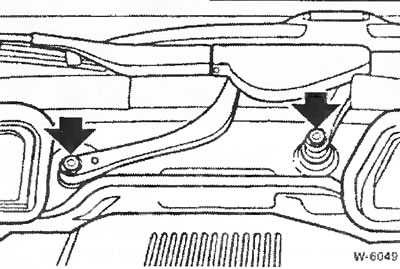

Внимание: При этом на погнуть коромысла. Опасность излома! Снять коромысла с опоры с помощью подходящего съемника, например, BMW-616000.

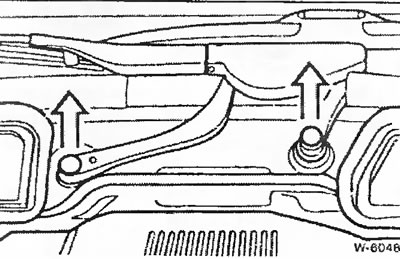

Движением вверх снять крышку левого рычага стеклоочистителя.

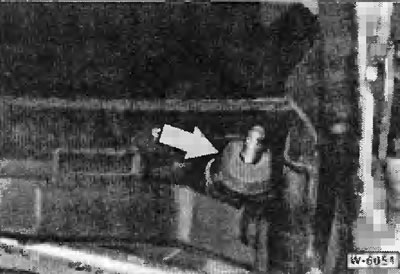

Отвернуть гайку у опоры и снять рычаг движением вверх.

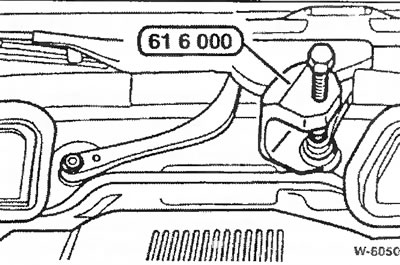

Снять с опоры рычага регулировочную шайбу. Шайба сидит очень прочно, для ее снятия требуется подходящий съемник, например, BMW-616000, см. рисунок W-6050.
Движением вверх снять резиновое уплотнение с передней стенки.

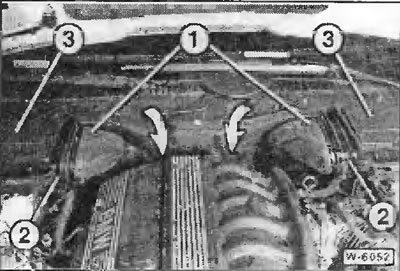

Слева и справа распустить хомуты «2» на воздуховодах «1». Воздуховоды повернуть к центру автомобиля, освободить там самым из байонетного крепления и снять.
Слева и справа снять сменный элемент фильтра тонкой очистки воздуха «3», см. с. 202.

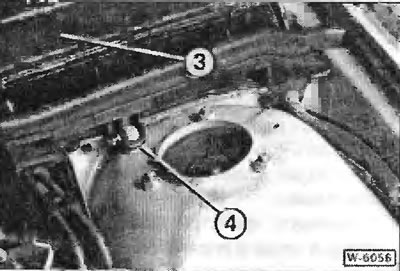

Вытащить сбоку проволочную скобу «4», корпус фильтра «3» сзади открепить и снять.

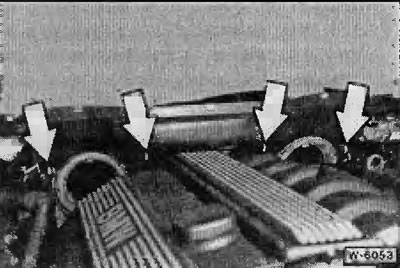

Снять крышку обтекателя. Для этого 8 распорных зажимов отпустить в следующей последовательности: вывернуть отверткой распорные штифты и отжать зажимы.
Отвернуть крышку крапления привода стеклоочистителя.

Снять крышку проводов, предварительно повернув все поворотные рычажки примерно на 90°.
Штекер многоконтактного разъема открепить и отсоединить. Для этого сдвинуть вниз стопорную задвижку, благодаря чему штекер сходит со штырей.

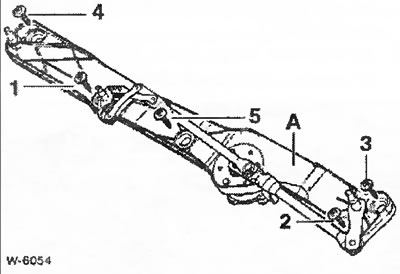

Вывернуть 5 болтов крепления и снять привод (консоль) стеклоочистителя.
Установка

Привод стеклоочистителя приставить и прочно от руки затянуть болты крепления. При этом привод, не подвергая напряжениям, выровнять.
Болты крепления привода в последовательности от 1 до 5 затянуть моментом 10 Нм.
Прижать многоконтактный штекер, передвинуть сбоку зажим и тем самым надеть штекер на контактные штыри.
Приставить крышку проводов и поворотом четырех поворотных рычажков закрепить.
Привернуть крышку привода стеклоочистителя.
Приставить крышку обтекателя, вжать распорные зажимы и ввернуть пластмассовые распорные винты.
Навесить корпус фильтра тонкой очистки воздуха и закрепить проволочными зажимами.
Установить фильтры тонкой очистки воздуха слава и справа.
Воздуховод завести в байонетное крепление и поворотом наружу закрепить. В конце поворотного движения воздуховод сначала завести под фильтр тонкой очистки воздуха, и затем закрепить хомутом. Подвигать воздуховод в разные стороны и убедиться в прочности его крапления. Второй воздуховод установить аналогичным способом.
Надеть на переднюю станку резиновое уплотнение.
Надеть регулировочную шайбу на опору левого рычага стеклоочистителя. Рычаг надеть и выровнять относительно ветрового стекла в соответствии с нанесенными перед снятием матками. Проследить за тем, чтобы установочный угол щетки стеклоочистителя по отношению к оконному стеклу составлял примерно 90°, в противном случае рычаг на регулировочной шайбе переставить. Крепление рычага и регулировочной шайбы затянуть моментом 40 Нм.
Закрепить крышку левого рычага стеклоочистителя.
Надеть оба коромысла правого рычага стеклоочистителя.
Гайки крепления затянуть моментом 25 Нм, а примерно через 15 минут еще раз подтянуть моментом 25 Нм.
Установить на гайки крепления защитные колпачки.
