Снятие и установка / регулировка форсунок стеклоомывателей ветрового стекла (BMW 5 Series E39)

Снятие

Открыть капот моторного отсека.

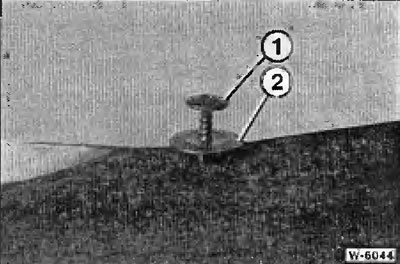

Отпустить и откинуть вверх нижнюю часть облицовки капота. Для этого вывернуть из зажимов «2» пластмассовые винты «1», затем отжать зажимы отверткой.

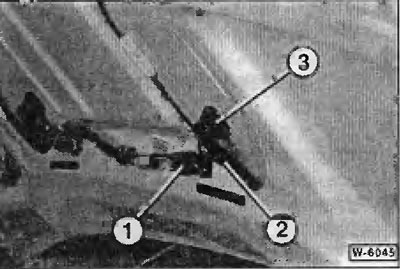

Разъединить штекерный разъем «1».

Отсоединить шланг «2» подвода омывающей жидкости.

Вжать фиксирующий выступ и через отверстие в капоте вытащить форсунку стеклоомывателя «3».

Установка

Вставить через отверстие в капоте форсунку стеклоомывателя и зафиксировать ее.

Подсоединить шланг подвода омывающей жидкости.

Соединить штекерный разъем.

Установить облицовку капота, вжать зажимы и ввернуть пластмассовые винты.

Регулировка

Точки встречи струй омывающей жидкости с ветровым стеклом в соответствии с указанными размерами обозначить клейкой лентой или фломастером и включить систему омывания. Струи жидкости должны попадать в центры полай, в противном случае форсунки необходимо регулировать.

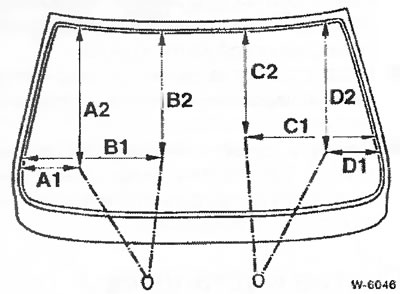

Размеры для регулировки форсунок: А1 = 226 мм, А2 = 540 мм, В1 = 530 мм, В2 = 506 мм, C1 = 460 мм, С2 = 450 мм, D1 =210 мм, D2 = 505 мм.

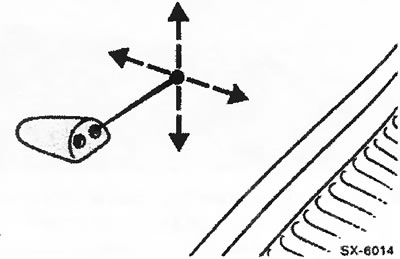

Направления струй форсунок можно при необходимости корректировать иглой или подходящим штифтом. На СТО для этого используют приспособление HAZET 4850-1. Приспособление состоит из телескопического стержня с вставляемой в отверстие форсунки иглой. Вытянутый телескопический стержень показывает направление струи форсунки точнее, чем обычная спица.
